I-PEX 82673-100B-01-D 0.4Pitch 40P连接器极细同轴线束替代品

一、I-PEX 82673-100B-01-D极细同轴线束产品特点

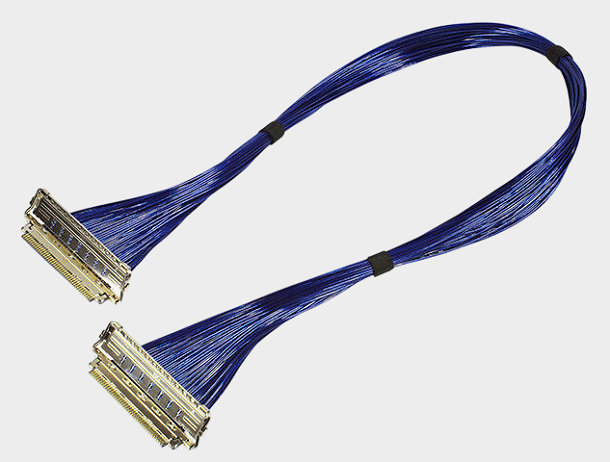

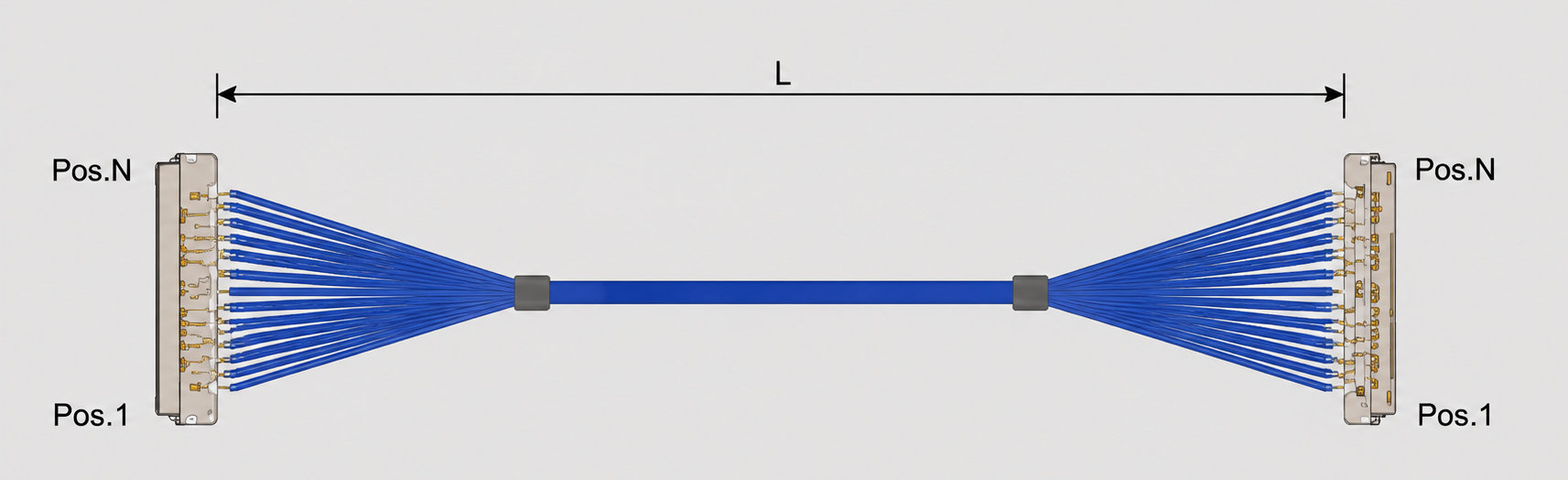

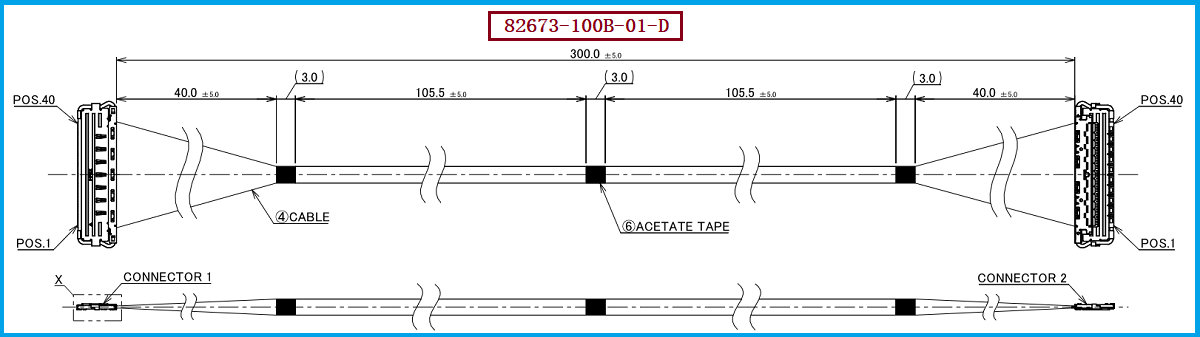

在高速显示、智能终端、高速摄像以及其他高密度电子设备内部，极细同轴线束需要在有限空间内完成多通道信号传输，因此工程师在选型时除了关注Pin数和长度，还需要重点关注线材阻抗、线径、屏蔽结构以及连接器匹配。本次介绍的I-PEX 82673-100B-01-D属于CABLINE-CA II 40P极细同轴线束，采用1对1连接方式，线束长度为300mm，线材端使用的连接器型号为20680-040T-01，配套线材为AWG #40、50Ω、蓝色Micro-Coaxial Cable，40根极细同轴线分别对应40个信号通道。I-PEX官方资料显示，CABLINE-CA II采用0.4mm接触间距、水平插拔结构，并通过ZenShield全屏蔽设计和机械锁扣满足高速、小型化设备的连接需求。

-------------------------------------------------------------------------------------------------------

二、极细同轴线常见的阻抗值是多少？
极细同轴线的特性阻抗通常需要根据传输系统、芯线与屏蔽层结构、绝缘介质以及线材尺寸进行设计，工程应用中较常见的阻抗包括50Ω和45Ω等规格，其中50Ω在射频、天线、高频信号及大量微型同轴连接场景中较为常见，而45Ω也会出现在部分高速数字传输设计中。对于CABLINE-CA II系列，I-PEX资料明确列出了45Ω和50Ω微型同轴线的适配范围，其中50Ω微型同轴线对应AWG #40或更细规格，而其高速性能测试资料中也采用过AWG #40、45Ω微型同轴线进行32Gbps/lane PAM4参考测试，因此不能简单认为同一个连接器只能对应一种阻抗。 但对于本次介绍的I-PEX 82673-100B-01-D而言，应以其具体Harness工程图纸标注的AWG #40、50Ω作为选型和替代的重要依据。对于工程师来说，阻抗匹配的核心并不是单纯追求某一个数值，而是让信号源、连接器、线缆及PCB传输结构形成合理的阻抗连续性；对于采购人员来说，也不能只按照“AWG #40”采购，还应明确确认50Ω规格，否则即使线径和连接器一致，也可能造成实际高速信号性能差异。

-------------------------------------------------------------------------------------------------------

三、工程师与采购人员如何判断极细同轴线阻抗是否适合？
对于I-PEX 82673-100B-01-D这类40P、300mm极细同轴线束，阻抗属于兼容替代过程中需要重点核对的参数。由于该产品使用40根AWG #40、50Ω微型同轴线，工程师在设计替代产品时需要同时关注线芯尺寸、绝缘层结构、屏蔽层结构、介电材料以及整体几何尺寸对阻抗的影响，不能只通过线径判断阻抗是否一致；尤其是在高速信号传输环境下，线缆阻抗发生明显偏差可能造成阻抗不连续，并进一步影响信号完整性。与此同时，20680-040T-01作为该40P线束使用的连接器主体，也需要与线材端接结构共同进行匹配验证。对于采购人员而言，建议在询价和供应商评估阶段直接明确40P、1对1、AWG #40、50Ω、300mm、20680-040T-01等关键条件，并要求供应商对阻抗控制和批量一致性进行确认，而不是只比较产品外观、Pin数和采购价格。CABLINE-CA II官方资料同时表明，该系列支持多种Micro-Coaxial线径及高速传输应用，因此实际替代时必须以具体Harness规格为准。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
针对I-PEX 82673-100B-01-D进行兼容与替代时，建议以原型号的完整规格作为基础进行匹配，重点确认40P、1对1连接方式、20680-040T-01线材端连接器、300mm线束长度、AWG #40微型同轴线以及50Ω阻抗，同时结合设备内部空间验证线束弯折路径、固定方式和连接器装配状态。由于I-PEX官方CABLINE-CA II系列资料中同时存在45Ω与50Ω微型同轴线方案，因此在替代过程中尤其不能将系列级资料直接等同于具体Harness规格，应以82673-100B-01-D工程图中的50Ω要求作为主要匹配依据。对于工程师而言，可先通过样品进行接口、Pin脚、电气性能及高速信号验证，再确定量产规格；对于采购人员而言，则应重点考察供应商能否持续稳定生产满足阻抗、线径、长度和端接要求的极细同轴线束。我们公司可提供 I-PEX 82673-100B-01-D 兼容替代线束方案，可围绕40P、1对1、300mm、AWG #40、50Ω及20680-040T-01等关键条件进行匹配开发和生产制造，为客户提供极细同轴线束兼容替代选择。

-------------------------------------------------------------------------------------------------------

I-PEX 82673-100B-01-D是一款40P、1对1、300mm长度的CABLINE-CA II极细同轴线束，线材端使用20680-040T-01连接器，配套AWG #40、50Ω微型同轴线材。极细同轴线在工程应用中常见的阻抗并非只有一种，50Ω和45Ω均可能出现在不同高速传输设计中，但具体产品必须按照对应工程图纸确认，不能仅根据连接器系列判断。对于82673-100B-01-D而言，50Ω是进行选型、打样和兼容替代时应重点保持的关键参数之一。工程师需要从阻抗连续性、线材结构、连接器端接及信号完整性角度进行验证，采购人员则应关注供应商的规格控制和批量一致性。我们公司可提供 I-PEX 82673-100B-01-D 兼容替代线束方案，可根据客户设备的实际接口和布线要求进行极细同轴线束匹配与制造，为高速、小型化电子设备提供稳定的兼容替代选择。
