I-PEX 82672-100B-01-D 0.4Pitch 40P连接器极细同轴线束替代品

一、I-PEX 82672-100B-01-D极细同轴线束产品特点

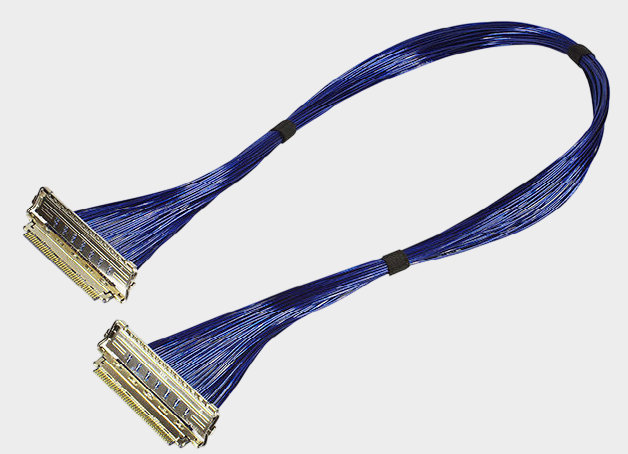

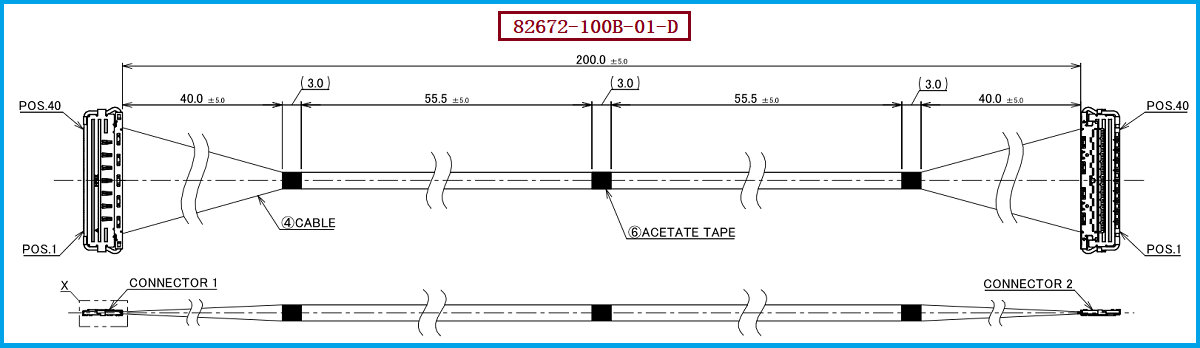

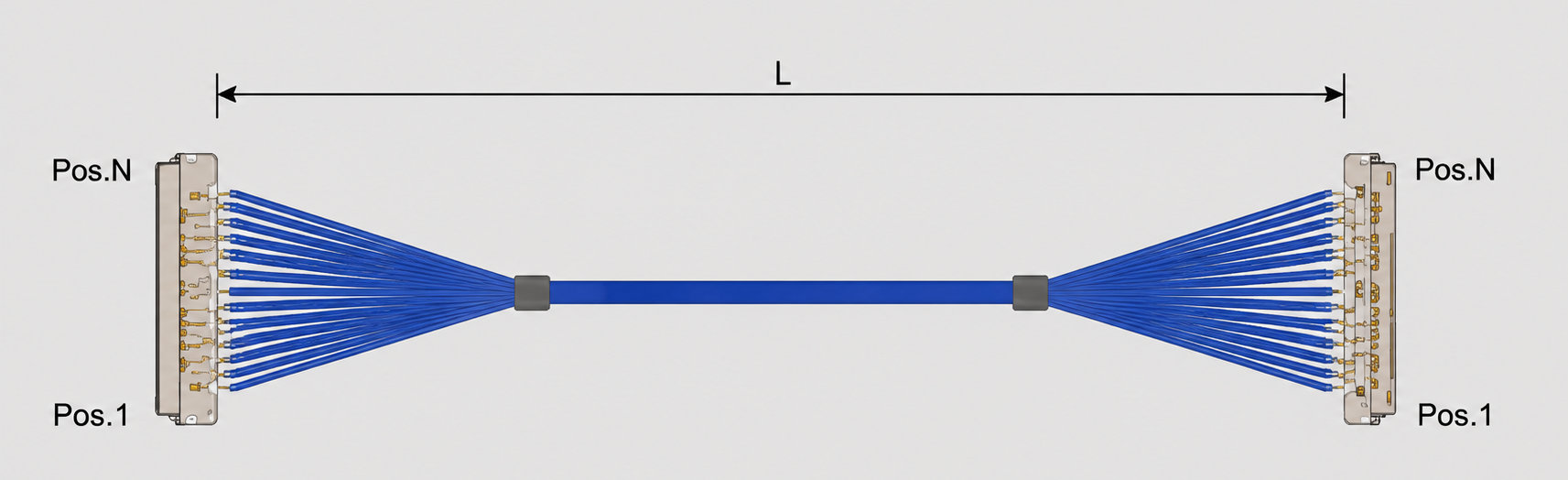

对于AI设备、高速数据传输设备、显示设备以及内部空间较为紧凑的电子产品而言，极细同轴线束不仅需要满足基本电气连接要求，还需要兼顾小型化、信号完整性和内部布线空间。I-PEX CABLINE-CA II系列采用0.4mm间距、水平插拔结构，并具有全屏蔽和机械锁扣设计，适用于高速信号传输场景。本次介绍的I-PEX 82672-100B-01-D属于40P极细同轴线束，采用1对1连接方式，线材端使用的连接器型号为20680-040T-01，线束长度为200mm，配套微型同轴线材为AWG #40、50Ω规格。对于工程师而言，选型时需要重点确认40P接口、Pin脚对应关系、PCB端安装空间、线束出线方向以及200mm长度是否满足设备内部布线要求；对于采购人员而言，则应同时核对产品料号、连接器型号、线材规格、长度和端接结构，避免仅根据外观相似进行替代。

-------------------------------------------------------------------------------------------------------

二、极细同轴线的介电材料通常用什么？
极细同轴线虽然整体尺寸非常小，但内部介电层对特性阻抗、信号衰减、高频传输稳定性以及耐温性能具有重要影响。行业常见的同轴线介电材料包括聚乙烯类、聚丙烯类以及氟塑料类材料，其中FEP、PTFE、PFA等材料具有较低介电常数和较好的高频性能，因此在部分高频、微型同轴线应用中较为常见。实际采用哪一种介电材料，需要结合线材外径、目标阻抗、传输频率、介质损耗、工作温度以及弯折要求综合确定，不能简单根据AWG线径判断。对于I-PEX 82672-100B-01-D这类40P、AWG #40极细同轴线束，工程师在进行兼容替代时，应重点关注介电层尺寸及材料变化对阻抗和高速信号传输性能的影响。需要说明的是，前述产品PDF及上传的配套连接器资料并未明确公开82672-100B-01-D所采用的具体介电材料，因此上述内容属于极细同轴线行业的通用材料知识，并不作为该原厂料号内部材料组成的确认。

-------------------------------------------------------------------------------------------------------

三、工程师与采购人员选型时应关注哪些关键参数？
对于I-PEX 82672-100B-01-D进行选型时，不能只关注40Pin和200mm两个参数，而需要从连接器、线材、电气性能以及机械结构多个维度进行综合判断。该型号为40P、1对1结构，线材端连接器型号为20680-040T-01，线束长度为200mm，采用AWG #40、50Ω微型同轴线，因此替代产品首先需要保证连接器接口及Pin脚对应关系能够满足原设备连接要求，同时还要关注线材阻抗、屏蔽结构、端接一致性以及线束弯折后的可靠性。对于工程师而言，还需要结合设备内部空间确认线束长度、弯折路径和固定方式；对于采购人员而言，则应重点考察供应商是否具备稳定的极细同轴线束制造能力，以及样品与量产产品在尺寸、电气性能和端接品质方面能否保持一致，从而降低后续批量导入过程中出现兼容性问题的风险。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
在进行I-PEX 82672-100B-01-D兼容与替代时，建议以原产品的关键结构和电气条件为基础进行匹配，而不是简单寻找一个Pin数相同的极细同轴线束。替代设计需要重点确认40P接口结构、1对1连接关系、20680-040T-01连接器、AWG #40微型同轴线、50Ω阻抗、200mm长度以及屏蔽和端接结构，并结合实际设备的安装空间验证线束弯折和装配状态。对于需要国产化替代、供应链优化、第二供应商导入或降低采购风险的项目，可以先进行样品打样和装机验证，再根据实际测试结果确定量产规格。我们公司可提供 I-PEX 82672-100B-01-D 兼容替代线束方案，可根据客户设备实际需求围绕40P、1对1、200mm、AWG #40、50Ω等关键参数进行匹配开发和生产制造，为工程师提供样品验证及批量应用所需的极细同轴线束产品。

-------------------------------------------------------------------------------------------------------

I-PEX 82672-100B-01-D是一款40P、1对1、200mm长度的CABLINE-CA II极细同轴线束，线材端使用20680-040T-01连接器，并采用AWG #40、50Ω微型同轴线材。在实际选型过程中，工程师需要关注连接器匹配、Pin脚对应、线材阻抗、屏蔽结构、介电材料以及线束长度和弯折空间，采购人员则需要进一步关注供应稳定性、产品一致性和批量制造能力。极细同轴线的介电材料会直接影响阻抗和高速信号传输表现，因此在兼容替代过程中也应纳入重点评估范围。对于需要寻找替代产品的客户，我们公司可提供 I-PEX 82672-100B-01-D 兼容替代线束方案，依托极细同轴线束生产制造能力，可针对实际设备连接要求进行产品匹配和制造，为工程师选型和采购供应链优化提供更加灵活的产品选择。
