I-PEX 82671-100B-01-D 0.4Pitch 40P连接器极细同轴线束替代品

一、极细同轴线为什么能够承受高频弯折？
很多工程师在使用极细同轴线束时都会关注一个问题：线材这么细，在设备内部反复弯折、移动，为什么不容易马上断裂？其关键并不是单纯依靠某一种材料，而是与导体、绝缘层、屏蔽结构和外部保护层形成的整体结构有关。极细同轴线的直径较小，在相同弯曲空间下可以形成更小的弯曲半径，同时线材内部各层需要保持合理的柔性和应力分布。当线束发生弯折时，如果结构设计合理，弯曲产生的机械应力可以更加均匀地分散到线材整体，而不是集中作用在某一个位置，从而降低中心导体疲劳、屏蔽层损伤以及绝缘层开裂的风险。对于工程师而言，真正决定动态弯折表现的并不是“线越细越耐弯”这么简单，而是导体柔韧性、绝缘材料、屏蔽层结构、外径控制以及弯曲半径共同作用的结果；对于采购人员而言，进行替代选型时也不能只比较AWG线径，而应同时确认线材结构和实际弯折使用条件。

-------------------------------------------------------------------------------------------------------

二、极细同轴线反复弯折时，内部结构如何降低疲劳风险？
极细同轴线在反复弯折过程中，最需要避免的是局部应力集中。中心导体承担主要的电气传输任务，外围绝缘介质需要保持稳定的结构尺寸，屏蔽层则需要在弯曲过程中维持相对连续的屏蔽效果，因此各层之间的材料特性和结构配合非常重要。当线材弯曲时，合理的同轴结构能够让不同材料层共同发生形变，而不是让某一层单独承担全部机械应力；同时，线束端部的压接、固定和连接器端接区域也需要控制应力集中，否则即使线材本体具有较好的柔韧性，反复弯折后也可能从端接位置产生疲劳问题。CABLINE-CA II采用0.4mm间距、水平插合、ZenShield全屏蔽以及机械锁扣结构，连接器平台支持AWG #40 Micro-Coaxial Cable，并针对高密度高速连接进行设计。 因此，在需要频繁运动的设备中，工程师还需要结合实际弯曲半径、弯折方向、运动速度和固定方式进行寿命验证，不能仅凭线材外径判断最终弯折寿命。

-------------------------------------------------------------------------------------------------------

三、I-PEX 82671-100B-01-D产品参数及弯折选型关注点

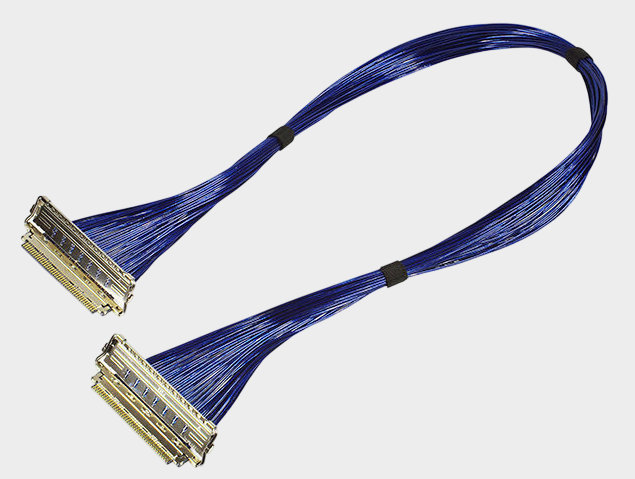

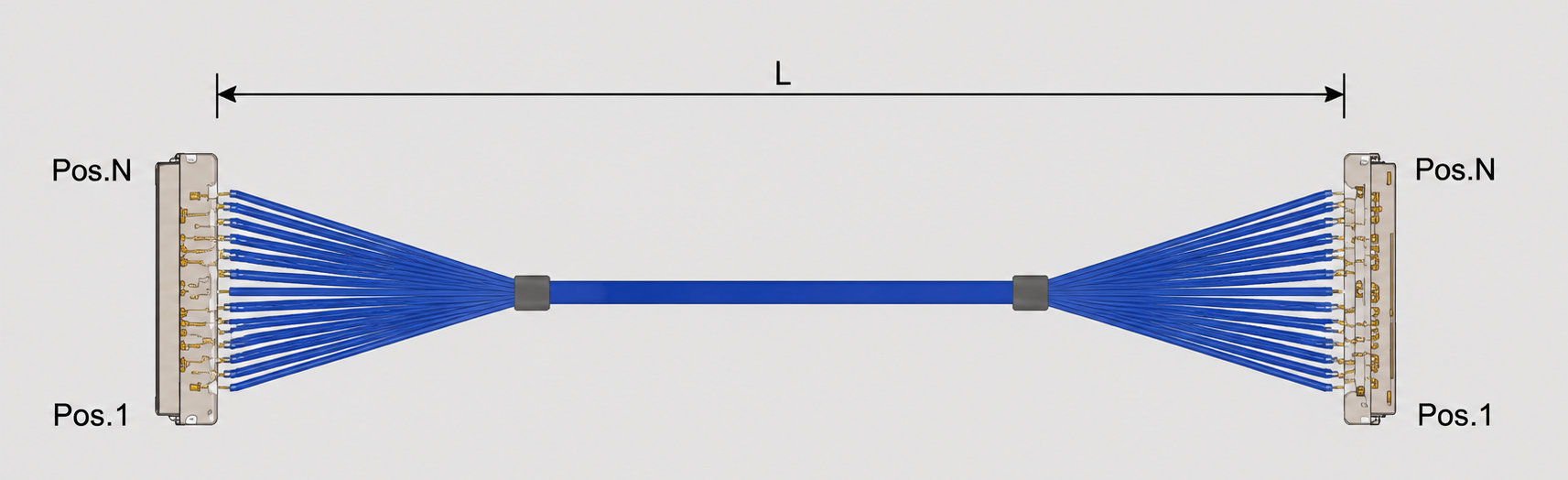

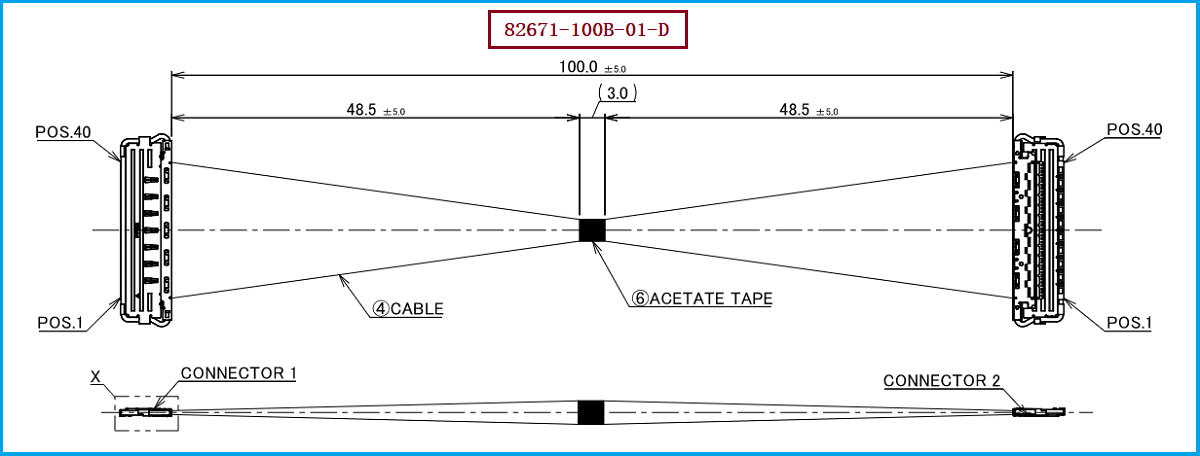

I-PEX 82671-100B-01-D属于CABLINE-CA II 40Pin极细同轴线束，采用1-1双端连接结构，线材为Micro-Coaxial Cable AWG #40，标准长度为100mm，线材端使用的连接器型号为20680-040T-01。I-PEX公开产品资料将82671明确列为“40pin micro-coaxial 40AWG L=100mm 1-1”，并将82672和82673分别对应200mm和300mm的同系列1-1线束。 对工程师来说，82671的100mm长度有利于高密度设备内部进行紧凑布线，但如果实际设备存在反复开合、滑动、转动或机械运动，就需要根据实际运动轨迹确认最小弯曲半径和固定位置，避免连接器出口处形成过小弯折；对采购人员来说，在进行兼容替代时，应重点核对40Pin、1-1结构、100mm长度、AWG #40线材以及20680-040T-01连接器，并进一步确认替代线束的端接质量和动态弯折要求。尤其需要注意，CABLINE-CA II平台公开的-40℃～+105℃、32Gbps/lane等属于连接器系列层面的规格或参考能力，并不能直接等同于某一条82671线束已经通过特定设备中的所有高速和动态寿命验证。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
如果设备原本采用I-PEX 82671-100B-01-D，进行兼容或替代开发时，建议工程师首先确认40Pin、1-1、100mm、AWG #40 Micro-Coaxial Cable以及20680-040T-01这些核心条件，再根据设备实际运动方式确认弯曲半径、弯折方向、固定位置和动态寿命要求。对于需要频繁弯折的设备，不能简单以“极细同轴线可以弯折”判断是否满足长期使用条件，更适合通过实际设备运动轨迹进行弯折寿命测试，同时观察导体电阻、屏蔽连续性、绝缘性能以及高速信号传输指标是否发生变化。我们公司可提供：I-PEX 82671-100B-01-D兼容替代线束方案，可根据客户样品、图纸和设备内部布线要求，围绕20680-040T-01连接器、40Pin、1-1结构、100mm长度以及AWG #40极细同轴线材进行兼容替代开发。

-------------------------------------------------------------------------------------------------------

总体来看，极细同轴线能够实现高频弯折，核心在于柔性导体、绝缘层、屏蔽结构、外径控制和端接工艺之间的综合配合；所谓“弯折上万次”需要以具体线材结构、弯曲半径和实际测试条件为基础进行验证，而对于82671这类高密度极细同轴线束，合理控制弯折条件并做好端部应力管理，才是提高长期使用可靠性的关键。
