I-PEX 82655-100B-02-D 0.4Pitch 40P连接器极细同轴线束替代品

一、极细同轴线为什么需要屏蔽层
在高速图像采集、AI视觉设备、高速显示设备以及高密度电子设备中，多路高速信号往往需要在非常有限的空间内同时传输。如果不同信号通道之间距离过近，或者线束周围存在其他高速数字信号、电源及无线模块，就可能增加电磁耦合和干扰风险。极细同轴线的一个重要特点，就是在中心导体外围设置屏蔽结构，使信号传输路径具有更加明确的电磁边界。对于工程师而言，屏蔽层并不只是简单的“隔离层”，它与中心导体、绝缘介质以及整体接地结构共同影响信号完整性和EMC表现；对于采购人员而言，在进行极细同轴线束替代时，也不能只核对线径和Pin数，还需要确认线材的屏蔽结构、连接器屏蔽方式以及端接工艺是否匹配。I-PEX CABLINE-CA II连接器本身采用ZenShield全屏蔽结构和多点接地设计，官方定位也明确强调其EMC和高速信号传输应用。

-------------------------------------------------------------------------------------------------------

二、极细同轴线的屏蔽层主要发挥什么作用
从工程应用角度看，极细同轴线屏蔽层主要承担控制电磁干扰和改善高速信号传输环境的任务。当高速信号沿中心导体传播时，外围屏蔽结构可以帮助降低外部电磁场对信号通道的影响，同时也有助于减少信号向周围空间的辐射；当多根极细同轴线并行排列时，合理的屏蔽结构还能够降低相邻通道之间发生不必要耦合的风险。不过，屏蔽层能否真正发挥作用，并不只取决于线材本身，还与屏蔽层连续性、连接器金属屏蔽结构、接地路径以及端接质量有关。CABLINE-CA II采用ZenShield全屏蔽设计并配合多点接地，正是从连接器侧进一步建立屏蔽和接地路径。I-PEX官方资料同时将该系列定位为适用于最高32Gbps/lane应用的高速极细同轴连接器，但具体线束能达到怎样的实际传输性能，仍需要结合线长、线材、连接器、PCB以及完整链路进行验证。

-------------------------------------------------------------------------------------------------------

三、I-PEX 82655-100B-02-D产品结构与关键参数

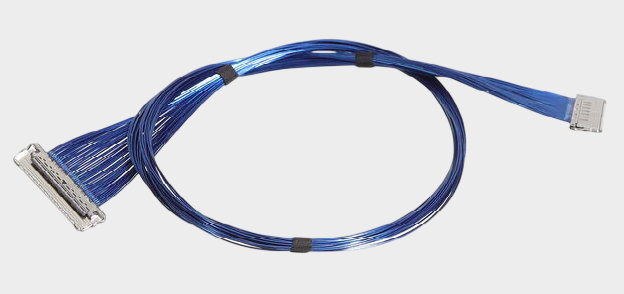

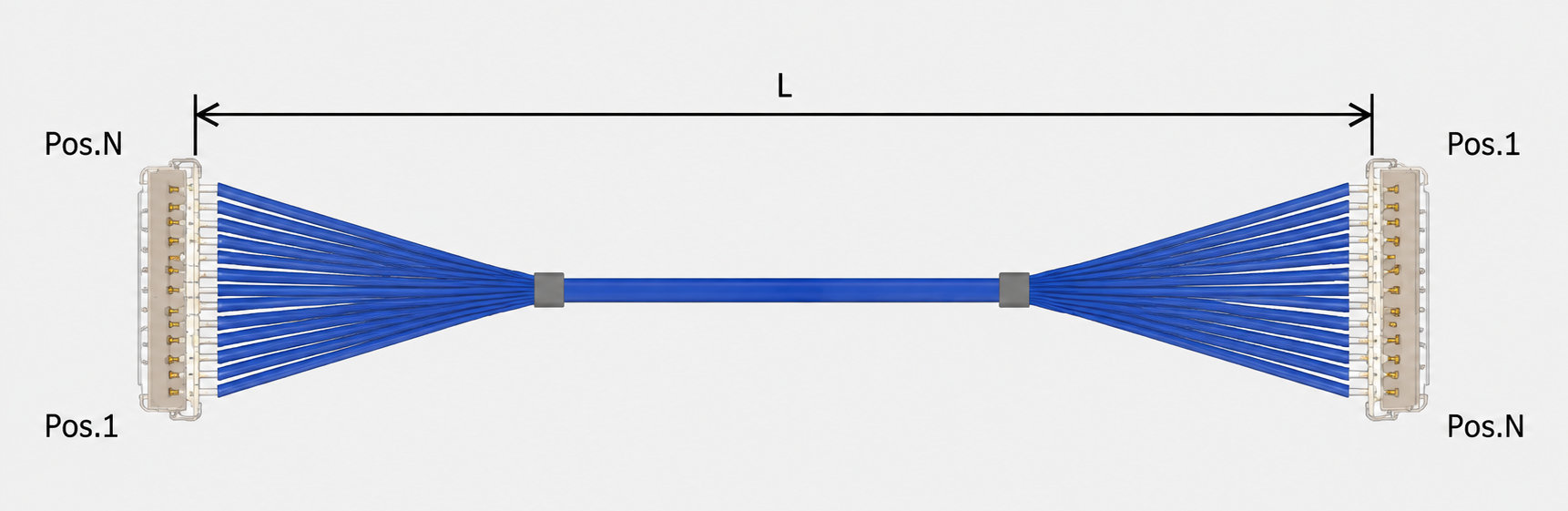

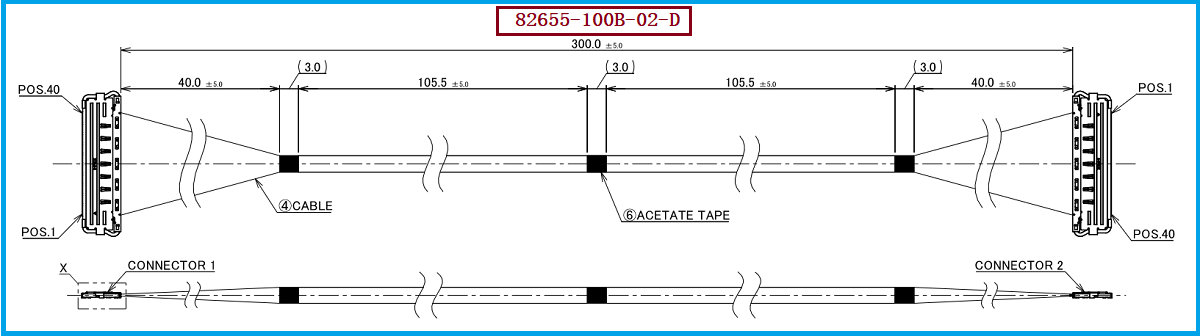

I-PEX 82655-100B-02-D属于CABLINE-CA II 40Pin、1-N极细同轴线束，标准长度为 300mm，采用 Micro-Coaxial Cable AWG #40。该线束配套使用的线材端连接器型号为 20680-040T-01，对应CABLINE-CA II 40Pin Plug Housing；连接器平台采用0.4mm接触间距、水平插合结构，并配合全屏蔽ZenShield设计和机械锁扣。I-PEX官方型号资料明确将82655-100B-02-D列为“40pin micro-coaxial 40AWG L=300mm 1-N”，同时将82654、81462、82655分别对应100mm、200mm和300mm三种40Pin 1-N标准线束。 对工程师来说，82655选型时需要重点确认40Pin、1-N、300mm、AWG #40以及连接器结构是否与设备一致；对采购人员来说，还应进一步确认线序、屏蔽结构、端接方式、批量一致性和替代产品的实际测试条件，避免仅凭外观或连接器能够插合就判断为完全兼容。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
如果原设备采用 I-PEX 82655-100B-02-D，在进行兼容或替代开发时，应优先围绕40Pin、1-N、300mm、AWG #40 Micro-Coaxial以及 20680-040T-01连接器体系进行核对，同时确认线序、屏蔽连续性、连接器锁扣、安装方向和弯折空间。尤其对于高速图像和数据设备，300mm线长相较于100mm、200mm版本会带来不同的链路损耗条件，因此不能简单认为同系列不同长度产品具有完全相同的高速传输表现，实际项目应根据目标速率进行信号完整性测试。I-PEX官方也针对CABLINE-CA II提供Single、Differential等SI资料，说明高速应用需要结合具体链路进行评估。 我们公司可提供：I-PEX 82655-100B-02-D兼容替代线束方案，可根据客户图纸、样品及设备接口要求，围绕20680-040T-01连接器、40Pin结构、300mm长度、AWG #40极细同轴线材、线序及屏蔽结构进行兼容替代开发，为工程师样品验证和采购国产替代选型提供支持。

-------------------------------------------------------------------------------------------------------

极细同轴线的屏蔽层并不是简单增加在线材外部的一层金属结构，而是高速信号连接系统中控制电磁干扰、降低通道间耦合并改善信号传输环境的重要组成部分。对于 I-PEX 82655-100B-02-D而言，其采用40Pin、1-N、AWG #40 Micro-Coaxial Cable、300mm长度，并配套 20680-040T-01连接器；同时，CABLINE-CA II平台采用0.4mm间距、ZenShield全屏蔽和机械锁扣等结构，为高密度、高速设备内部连接提供了相应的设计基础。对于工程师和采购人员而言，在进行兼容替代时，应把线材屏蔽结构、连接器屏蔽与接地、线序、长度及高速信号完整性作为一个整体进行确认，而不能仅比较连接器型号或线束外观，从而更准确地判断替代产品是否真正满足设备需求。
我是【 3M电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。
