I-PEX 81462-100B-02-D 0.4Pitch 40P连接器极细同轴线束替代品

一、AI相机小型化趋势下，极细同轴线束的连接价值
随着AI视觉、智能检测、边缘计算和嵌入式图像采集设备不断发展，相机模组正朝着更小体积、更高分辨率和更高数据传输效率的方向演进。图像传感器、处理芯片及供电电路需要在有限空间内紧密布局，模组内部的高速信号连接也因此面临更严格的尺寸、布线和抗干扰要求。极细同轴线束采用单根线芯独立屏蔽的结构，有助于控制信号传输路径、降低相邻通道之间的串扰，并在狭小空间内实现多通道集成。对于AI相机而言，合理采用极细同轴线束，可以减少连接区域占用，为传感器、镜头、处理器及散热结构预留更多设计空间，帮助工程师优化模组内部布局。需要注意的是，线束本身并不能单独决定相机尺寸，最终小型化效果还取决于连接器、PCB布局、结构件和整机散热设计的协同优化。

-------------------------------------------------------------------------------------------------------

二、I-PEX 81462-100B-02-D 产品结构与关键规格

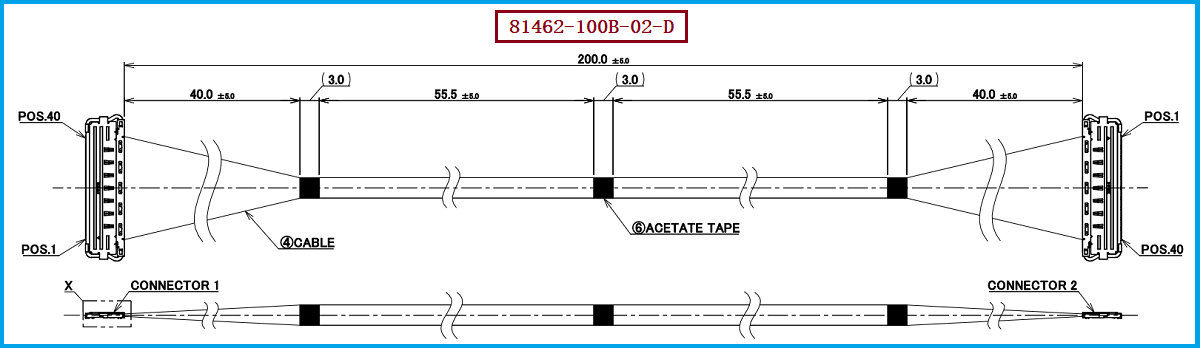

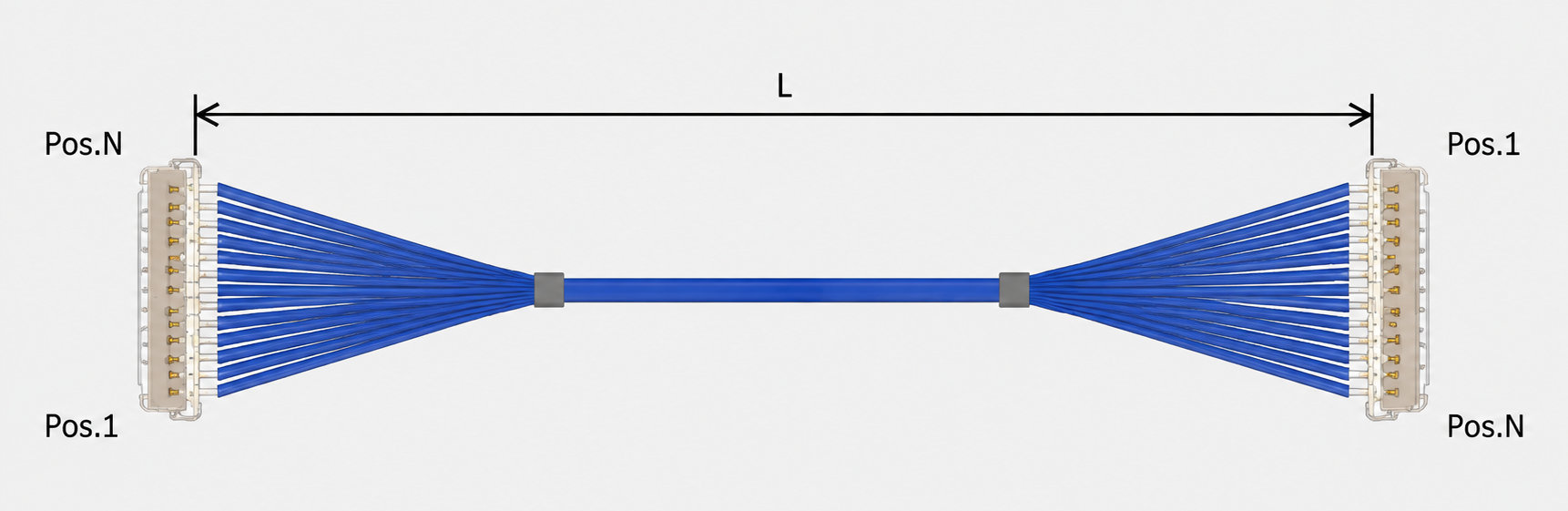

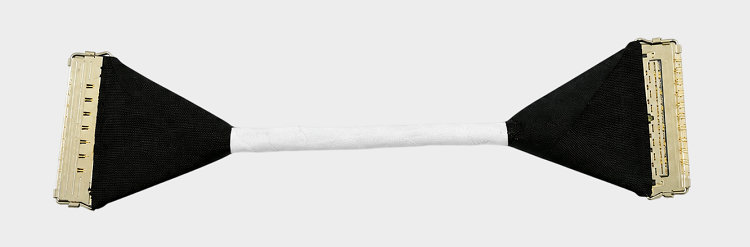

I-PEX CABLINE-CA II 40P 极细同轴线束 81462-100B-02-D，是一款适用于高密度连接需求的 40Pin、1-to-N 线束产品，线束总长度为 200mm，采用 AWG #40、50Ω、蓝色极细同轴线材，两端使用 20680-040T-01 Housing Assembly，配合 3204-0401 Shell-A 和 20681-040T-01 Lock Bar Assembly 构成连接结构。CABLINE-CA II 系列采用 0.4mm间距、水平插合结构，并具备 ZenShield 全屏蔽设计和机械锁定结构，可为紧凑型设备内部连接提供高密度布线基础。该型号图纸所列额定电压为30V，耐电压为AC250V，绝缘电阻不低于50MΩ（DC100V条件），线束工作温度上限为80°C。工程设计时应以该具体线束图纸为准，不能直接将连接器系列的其他温度或高速性能描述视为此型号已经完成相应应用验证。

-------------------------------------------------------------------------------------------------------

三、极细同轴线如何推动AI相机小型化？
AI相机模组小型化的关键之一，是在有限空间内兼顾高速信号传输、布线密度和电磁兼容。极细同轴线束将信号导体与屏蔽结构集成在细径线材中，能够支持多路信号紧凑布设，并通过屏蔽层帮助抑制外部电磁干扰及通道间串扰风险；搭配小间距连接器后，可减少连接区域的空间占用，改善模组内部走线的灵活性。CABLINE-CA II 的 ZenShield 全屏蔽设计、多点接地结构和机械锁定结构，也为工程师进行高速连接与装配设计提供了相应基础。对于AI相机中的图像传感器数据输出、模组与主板之间的高速互连等场景，工程师仍需结合实际接口协议、信号速率、线束长度、PCB走线和接地方式，评估插入损耗、回波损耗、串扰及眼图等指标，确保线束与整机链路匹配，而不是仅依据线材类型判断其是否适用。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
工程师在选用 I-PEX 81462-100B-02-D 时，建议重点核对40Pin规格、1-to-N线序、200mm长度、AWG #40、50Ω阻抗及两端连接器结构，并确认设备端与线束端的插合关系、安装空间、弯折路径和固定方式。若原设计使用的是其他长度或不同Pin数的CABLINE-CA II线束，应重新核对线序、连接器型号、线材参数和整机空间条件；若用于AI相机或高速图像采集系统，还应通过样品测试确认信号完整性、EMI表现及实际装配可靠性。采购人员则可在保持接口和关键电气参数一致的前提下，评估兼容替代产品的定制能力、样品交付、批量一致性及持续供货条件。我们公司可提供：I-PEX 81462-100B-02-D 兼容替代线束方案，可根据客户提供的图纸、样品及设备接口要求，围绕20680-040T-01线材端连接器、200mm线束长度、线序和极细同轴线材规格进行适配开发，并配合客户开展样品确认与装机验证，帮助工程和采购团队评估替代可行性。

-------------------------------------------------------------------------------------------------------

在AI相机持续向高集成度和小型化发展的过程中，极细同轴线束能够通过细径、多通道和独立屏蔽等结构特点，为高速信号连接与紧凑布线提供支持。I-PEX CABLINE-CA II 40P 线束 81462-100B-02-D 采用AWG #40、50Ω极细同轴线材，长度为200mm，并配套 20680-040T-01 连接器，适合工程师围绕高密度互连需求开展设计评估。对于希望进行产品兼容或替代选型的客户，可结合实际接口、线序、尺寸和信号测试结果，确认线束与目标设备的匹配程度，从而为AI相机模组的小型化设计及后续采购导入提供连接器件支持。
