I-PEX 82654-100B-02-D 0.4Pitch 40P连接器极细同轴线束替代品

一、Sony IMX高速MIPI传输为什么需要极细同轴线？
在工业相机、机器视觉和高速图像采集设备中，Sony IMX系列图像传感器需要将采集到的图像数据高速传输至后端处理芯片，MIPI CSI-2是这类图像传感器常见的高速数据接口之一。随着图像分辨率、帧率以及数据量不断提升，Sensor与主控板之间的连接线束不能只满足基本导通，还需要兼顾高速差分信号传输、阻抗控制、信号串扰、电磁干扰以及有限空间内的布线要求。极细同轴线将导体、绝缘层和屏蔽结构集成在较小的线径中，可以在较小的设备空间内实现多通道高密度信号连接，因此非常适合工业相机内部的高速信号连接。对于工程师来说，采用极细同轴线并不是单纯追求线材更细，而是需要在线径、阻抗、屏蔽、弯折、连接器以及信号完整性之间进行综合设计；对于采购人员来说，则需要进一步确认线束Pin数、线材规格、连接器型号、长度以及具体Pin Assignment，避免仅凭外观或“40P极细同轴线”进行替换。

-------------------------------------------------------------------------------------------------------

二、I-PEX 82654-100B-02-D如何连接Sony IMX与高速处理电路？

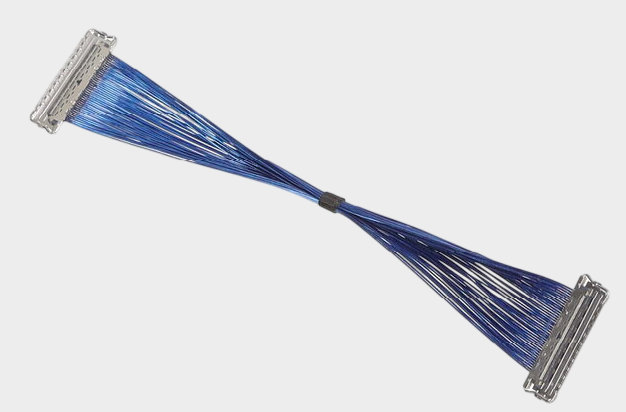

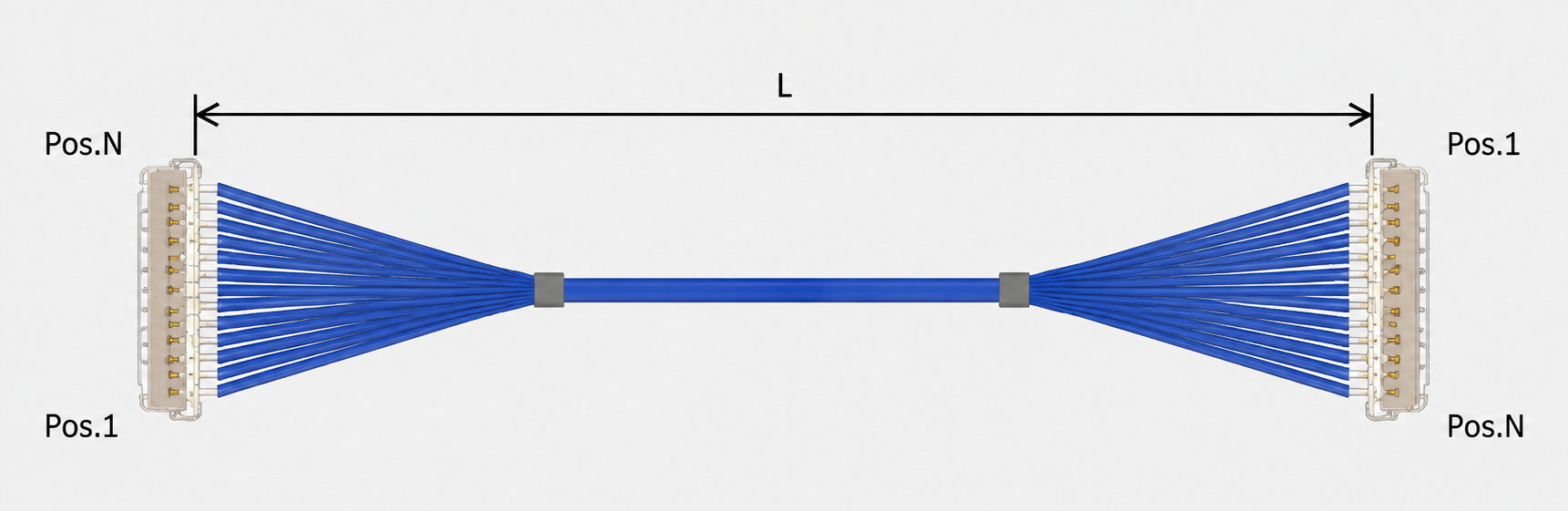

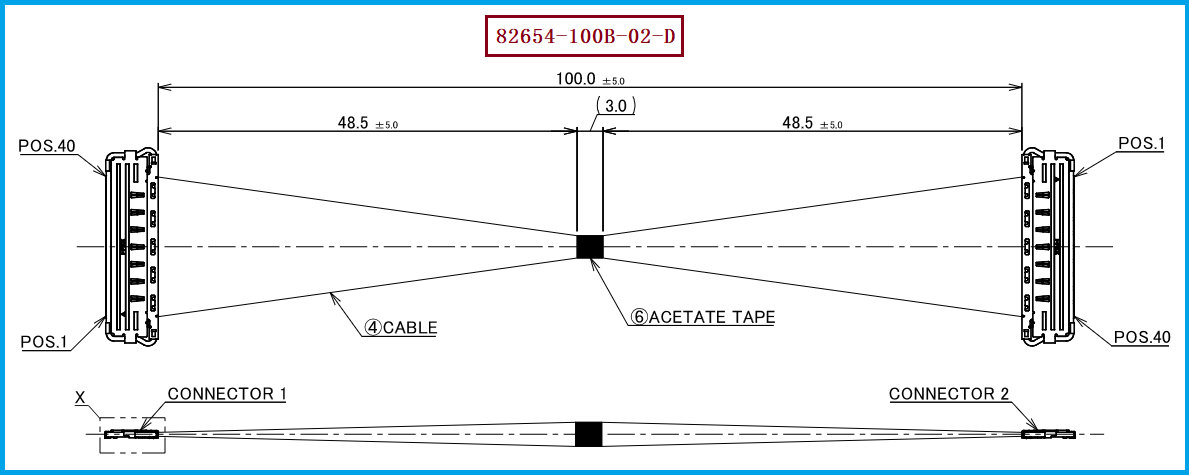

本次介绍的 I-PEX 82654-100B-02-D属于CABLINE-CA II 40P极细同轴线束，产品规格为40P、1-N、100mm，采用AWG#40、50Ω、BLUE Micro-Coaxial Cable。该型号线束长度为100.0±5.0mm，线材端使用的连接器型号为20680-040T-01。CABLINE-CA II连接器采用0.4mm Pitch水平对插结构，并具有ZenShield全屏蔽、多点接地和机械锁扣等结构特点，可以适应高速、小型化电子设备内部连接需求。对于Sony IMX高速MIPI链路而言，100mm极细同轴线束可以作为图像传感器与后端处理电路之间的紧凑型连接部分，但具体是否满足某一Sony IMX型号的MIPI传输要求，还需要根据实际Sensor型号、MIPI Lane数量、信号速率、PCB走线以及整机信号完整性测试进行确认。尤其需要注意的是，CABLINE-CA II系列的高速能力属于连接器及相关测试条件下的系列参考信息，不能直接理解为82654-100B-02-D已经针对所有Sony IMX型号完成高速MIPI认证或实测验证。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于工程师而言，选择或开发 I-PEX 82654-100B-02-D兼容替代线束时，应首先锁定40P、100mm、AWG#40、50Ω、1-N以及20680-040T-01连接器这些关键条件，同时重点核对原设备的Pin Assignment。高速MIPI差分信号对的线序、正负极性、阻抗连续性以及连接器端部加工质量都会影响最终信号传输，因此不能简单采用相同Pin数和相同长度的普通极细线束代替。对于采购人员来说，还应从原始料号、连接器匹配、线材结构、长度公差、加工一致性以及批量供货能力等方面进行综合确认。我们公司可提供 I-PEX 82654-100B-02-D兼容替代线束方案，可按照原产品的40P结构、AWG#40 50Ω极细同轴线、100mm长度及20680-040T-01连接器配置进行对应开发，同时可根据客户实际设备的接口定义和安装空间，对线序、线材长度以及线束成型方式进行匹配。对于采用Sony IMX图像传感器的项目，建议在样品阶段进一步进行高速信号完整性测试，以确认替代线束与具体MIPI链路之间的匹配程度。

-------------------------------------------------------------------------------------------------------

四、极细同轴线束与Sony IMX高速视觉设备的整体连接设计
从Sony IMX图像传感器到主控芯片的高速数据传输，并不是由某一根线材单独决定最终性能，而是由图像传感器、极细同轴线束、连接器、PCB走线、主控芯片、接地和电源等多个部分共同构成完整信号链路。因此，对于采用 I-PEX 82654-100B-02-D的工业相机或高速视觉设备，工程师需要将100mm线束长度、50Ω极细同轴结构、40P接口以及连接器区域的信号过渡作为一个整体进行设计。CABLINE-CA II采用0.4mm Pitch及全屏蔽结构，有利于在有限空间内实现高密度连接；而AWG#40极细同轴线则能够进一步满足设备内部小型化布线需求。对于正在进行第二供应商开发、国产化替代或供应链优化的企业而言，可以以原型号为基础进行样品匹配和性能验证，再根据具体Sony IMX型号的MIPI参数确定最终量产规格。

-------------------------------------------------------------------------------------------------------

I-PEX 82654-100B-02-D是一款CABLINE-CA II 40P、1-N、100mm极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，线材端配套连接器型号为20680-040T-01。在Sony IMX高速MIPI图像传输系统中，极细同轴线能够在有限空间内实现高密度高速信号连接，并通过合理的阻抗、屏蔽和连接器结构为高速数据链路提供连接基础。实际工程应用中仍需要结合具体Sony IMX型号、MIPI Lane配置和整机信号完整性测试进行确认。我们公司专注于极细同轴线束生产制造，可针对 I-PEX 82654-100B-02-D提供兼容替代及定制制造服务，为工业相机、机器视觉和高速图像采集设备提供极细同轴线束支持。
我是【 3M电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时与尹经理联系： 18013280527（微信同号）。
