I-PEX 81458-100B-02-D 0.5Pitch 40P连接器极细同轴线束替代品

一、I-PEX 81458-100B-02-D极细同轴线束：40P、200mm高密度高速连接设计
对于工业相机、机器视觉设备以及高速图像采集模组而言，图像传感器产生的数据需要通过高速链路稳定传输到处理芯片，内部连接线束不仅要满足信号传输要求，还要兼顾设备内部空间、布线弯折以及电磁干扰等工程条件。本次介绍的 I-PEX 81458-100B-02-D极细同轴线束，属于CABLINE-VS II 40P Harness，采用40P高密度连接结构，线束长度为200mm，使用AWG#40、50Ω、Blue Micro-Coaxial Cable极细同轴线缆，并采用1-N连接方式；线材端配套使用的连接器型号为 20847-040T-01。从工程选型角度来看，这类40P极细同轴线束能够在有限的设备内部空间中形成多通道信号连接，特别适合对体积、布线密度和高速信号完整性都有要求的模组设计。I-PEX官方资料显示，CABLINE-VS II采用0.5mm Pitch水平对插结构，并提供20P、30P和40P规格，同时支持AWG36至AWG44 Micro-Coaxial Cable。对于需要进行国产化、供应链优化或第二供应商开发的项目，我们公司可提供 I-PEX 81458-100B-02-D兼容替代线束方案，可根据客户实际设备结构、线长、Pin位定义及连接器配置进行对应开发。

-------------------------------------------------------------------------------------------------------

二、工业相机模组普遍采用极细同轴线的原因：高速、密集、抗干扰与空间之间的平衡

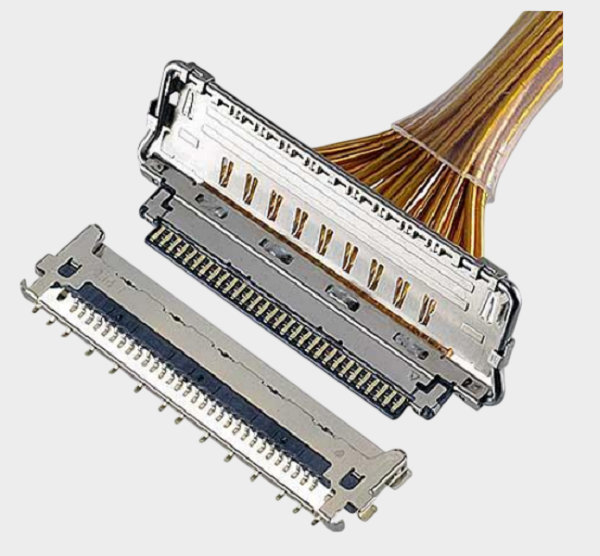

工业相机模组内部通常存在图像传感器、处理芯片、接口电路以及镜头或执行机构等多个功能单元，随着分辨率、帧率和图像数据量提升，内部高速信号链路对连接线材的要求也越来越高。极细同轴线的优势在于将中心导体、绝缘层和屏蔽结构集成在非常小的线径中，在实现高密度布线的同时，可以为高速信号提供相对稳定的传输环境；尤其是在工业相机内部空间有限、线束需要经过狭窄区域或靠近其他电子元件布置时，普通多芯线往往难以同时兼顾线径、信号隔离和布线灵活性，而极细同轴线更适合多通道高速信号的紧凑化连接。对于工程师而言，选择极细同轴线束时不能只关注“线够不够细”，还需要关注阻抗、线缆结构、Pin Assignment、连接器匹配、屏蔽方式、线束长度及弯折路径等因素；对于采购人员而言，则应进一步确认产品料号、连接器型号、Pin数、线长以及是否能够按照原设备接口进行兼容替代。CABLINE-VS II本身采用0.5mm接触间距、水平对插和机械锁扣结构，其官方资料还强调全屏蔽及多点接地设计，这些结构特点与高速、小型化设备内部连接的工程需求具有较强的对应关系。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议

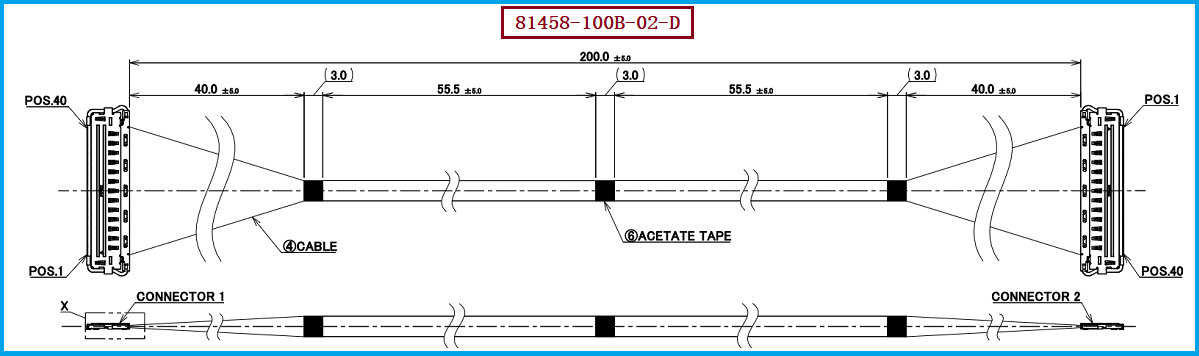

针对 I-PEX 81458-100B-02-D 的替代开发，工程师首先应确认原线束为40P、200mm、1-N结构，同时核对使用的20847-040T-01连接器以及对应的配对端接口，不能仅根据“40Pin极细同轴线束”进行简单替换；其次需要重点确认极细同轴线缆规格，本型号PDF资料明确标注为AWG#40、50Ω、Blue Micro-Coaxial Cable，因此替代线束在导体规格、阻抗特性、屏蔽结构、线序及端部加工方式方面都需要与原设计进行匹配。原图纸还明确给出了200.0±5.0mm的线束长度、耐压AC 250V/1sec、绝缘电阻50MΩ以上以及最大80℃的线束工作温度要求，因此在实际替代项目中，建议工程部门将机械尺寸、电气性能和整机高速信号完整性测试结合起来确认，而采购部门则可围绕原料号、连接器型号、数量、交期和批量成本进行综合评估。我们公司可提供 I-PEX 81458-100B-02-D兼容替代线束方案，针对工业相机、机器视觉、高速图像采集及其他高密度电子设备，可根据客户提供的样品、图纸或接口要求进行极细同轴线束的结构匹配与定制制造。

-------------------------------------------------------------------------------------------------------

四、从工业相机到高速视觉设备：极细同轴线束正在成为内部高速连接的重要选择
工业相机的发展方向正在不断向高分辨率、高帧率、小型化和多功能集成演进，内部信号连接也因此面临更高的数据传输和空间布局要求。对于工程师而言，极细同轴线束并不是单纯追求“更细”，而是在有限空间内对高速信号传输、屏蔽、阻抗、连接可靠性和装配工艺进行综合平衡；对于采购人员而言，则需要从单一料号采购进一步关注替代料号的实际兼容性、连接器匹配程度、线束一致性以及批量制造能力。以 I-PEX 81458-100B-02-D 为例，其40P、200mm、AWG#40、50Ω极细同轴线结构与20847-040T-01连接器组合，为高密度内部信号连接提供了一种明确的工程参考。对于正在寻找第二供应商、国产化替代或者降低采购成本的企业，可在确认接口和性能要求的基础上开发对应兼容线束，而不是简单改变线材或连接器后直接投入使用。

-------------------------------------------------------------------------------------------------------

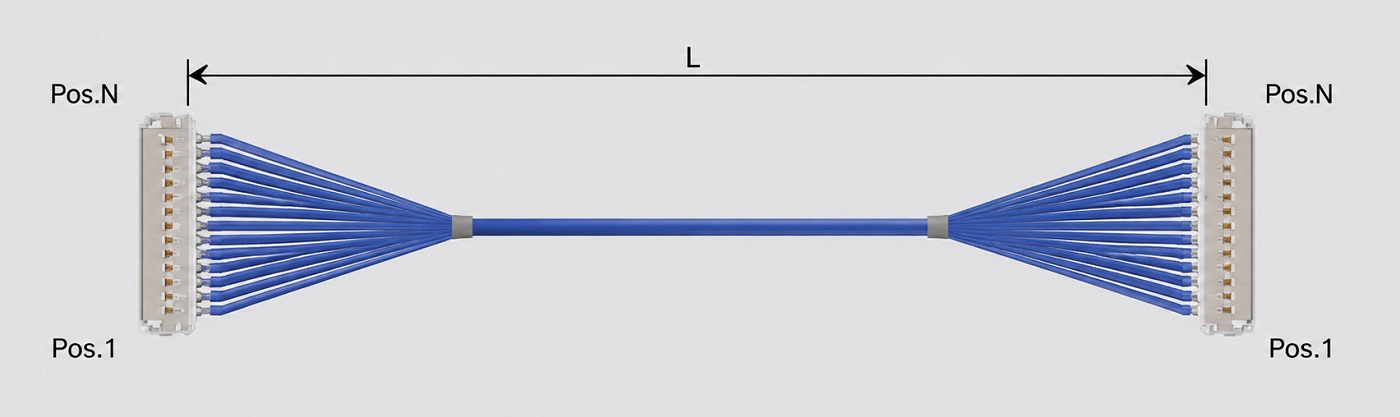

I-PEX 81458-100B-02-D 是一款CABLINE-VS II 40P、200mm、1-N极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，线材端配套使用20847-040T-01连接器。对于工业相机和高速视觉设备而言，极细同轴线束能够在有限空间内实现多通道信号连接，同时兼顾高速传输、布线密度和电磁干扰控制等工程需求。我们公司专注于极细同轴线束生产制造，可围绕 I-PEX 81458-100B-02-D 提供兼容替代及定制化线束方案，为工业相机、机器视觉、高速图像采集及其他高密度高速设备提供相应的线束产品支持。
