I-PEX 82698-100B-01-D 0.5Pitch 40P连接器极细同轴线束替代品

一、NXP视觉生态对高速、小型化摄像头连接提出更高要求
MIPI CSI-2成为高速视觉连接的重要基础。 NXP i.MX系列处理器广泛面向机器视觉、边缘AI、工业视觉及多媒体设备，其公开技术资料中对MIPI CSI-2摄像头与处理器之间的连接进行了专门说明，例如i.MX 8/RT系列支持通过MIPI CSI-2连接摄像头和图像传感器，i.MX 8M Plus也配置了双MIPI CSI摄像头接口。 对工程师而言，随着摄像头像素、帧率和数据通道数量提升，线束不仅要完成物理连接，还需要兼顾高速信号完整性、EMI控制、空间占用以及设备内部布线灵活性。NXP公开的4K MIPI Camera方案同样采用4-Lane MIPI D-PHY接口，说明高速多通道摄像头连接已经成为其视觉生态中的常见设计场景。 因此，在摄像头模组与处理器、载板或高速接口之间，具有较好高速传输能力和小型化特征的极细同轴线方案具有较强的工程适配价值。

-------------------------------------------------------------------------------------------------------

二、为什么工程师会关注极细同轴线而不是只看普通排线
高速、空间和抗干扰需要同时考虑。 对NXP生态中的视觉设备而言，摄像头模组往往需要布置在有限空间内，同时MIPI等高速信号又对阻抗、串扰和EMI控制提出要求。I-PEX CABLINE-VS II采用0.5mm Pitch水平对插结构，并支持Micro-Coaxial Cable、Twinaxial Cable以及Discrete Wire等不同线材形式，其中极细同轴线支持AWG36、AWG38、AWG40、AWG42和AWG44规格；其产品资料还给出了ZenShield®全屏蔽结构、机械锁扣以及高速传输设计。 对采购和硬件工程师来说，这类结构的价值并不是简单理解成“同轴线一定比FFC更好”，而是能够在高速信号、屏蔽、机械可靠性和设备内部空间之间进行综合权衡。尤其在摄像头模组需要较长内部走线、存在弯折路径或靠近其他高速及无线电路的情况下，极细同轴线束的独立屏蔽结构更容易形成针对性的高速连接设计。需要注意的是，NXP官方生态中也存在FPC、Mini-SAS以及其他连接方案，因此具体选型仍应以处理器平台、摄像头接口、电气指标和机械结构为依据。

-------------------------------------------------------------------------------------------------------

三、I-PEX 82698-100B-01-D极细同轴线束适合怎样的NXP设备连接需求

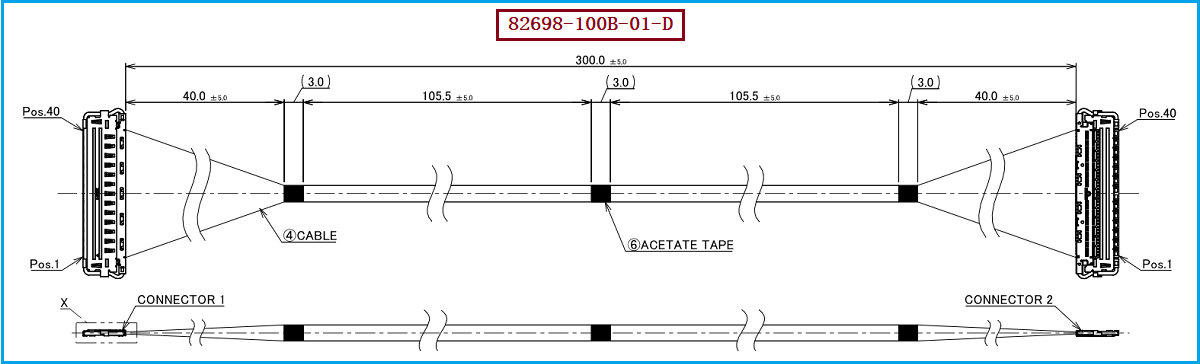

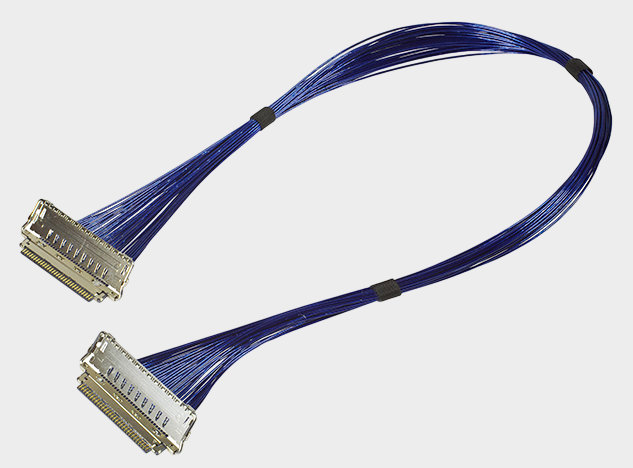

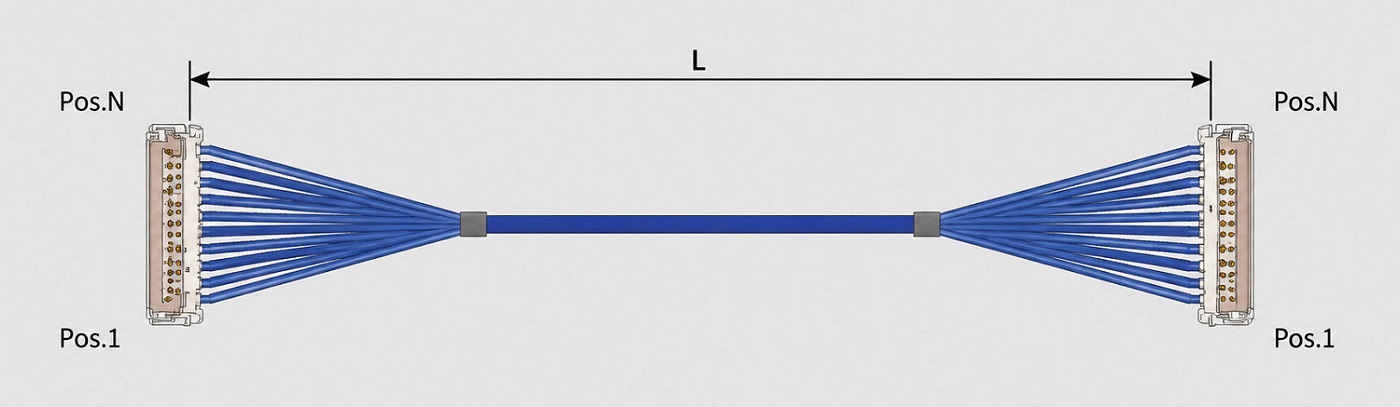

300mm长度与40Pin配置兼顾高速信号数量和内部布线距离。 本次对应的极细同轴线束型号为 I-PEX 82698-100B-01-D，属于CABLINE-VS II 40Pin Micro-Coaxial 40AWG 1-1结构的300mm线束型号；同系列还包括100mm的82696-100B-01-D和200mm的82697-100B-01-D，因此采购人员在进行替代或备料时，应重点区分长度与结构，而不能仅按照“8269X系列”进行选择。 该产品使用的线材端连接器型号为 20847-040T-01，对应CABLINE-VS II 40Pin Plug Housing；CABLINE-VS II本身采用0.5mm间距，并支持高速传输、小型化布局及机械锁扣结构。 对于NXP i.MX系列视觉平台、工业相机、边缘AI视觉设备以及其他需要处理MIPI高速图像数据的设备，300mm线长能够为摄像头模组与主板之间的空间布置提供更大的设计余量，但工程师仍需要根据实际链路速率、阻抗、走线环境和连接器配合状态进行信号完整性验证。我们公司可提供 I-PEX 82698-100B-01-D 兼容替代线束方案，可围绕40Pin、300mm及对应连接器配置进行极细同轴线束的兼容开发与制造。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
先确认接口，再确认线材和长度。 如果NXP平台采用MIPI CSI-2摄像头架构，工程师在选择极细同轴线束时，应首先确认处理器端和摄像头端的Pin数量、信号Lane数量、时钟及控制信号分配，再确认线材规格、阻抗、线长、连接器结构以及设备内部弯折空间；对于本款 I-PEX 82698-100B-01-D，重点参数可以锁定为CABLINE-VS II、40Pin、极细同轴线、1-1结构、300mm长度以及40Pin对应的 20847-040T-01连接器端配置。CABLINE-VS II资料显示，该系列支持PCIe Gen5、USB4 Gen4、DisplayPort UHBR20等高速应用，并提供0.5mm Pitch、机械锁扣及多种极细同轴线规格，为高速、小型化设备内部连接提供了较完整的连接器平台。 对采购人员而言，如果原设计采用I-PEX 82698-100B-01-D，在进行国产化、供应链优化或第二供应源开发时，不应只核对料号外观，还应同步确认Pin位、线长300mm、线材规格、阻抗、端接方式、连接器配合尺寸及高速性能要求，再进行样品验证和批量导入。

-------------------------------------------------------------------------------------------------------

I-PEX 82698-100B-01-D的核心价值，在于40Pin、极细同轴线、1-1结构与300mm长度形成了面向高速设备内部连接的组合。 NXP生态中的MIPI CSI-2视觉应用不断覆盖工业视觉、边缘AI和智能摄像头等场景，高速信号与紧凑结构使极细同轴线成为工程师经常评估的一类连接方案，但最终仍需结合具体平台和电气、机械要求进行选型。对于需要进行I-PEX CABLINE-VS II 40Pin 300mm线束替代的项目，可围绕 82698-100B-01-D、20847-040T-01、40Pin、300mm 等关键参数进行兼容性确认，从而为NXP视觉设备及其他高速电子设备提供更灵活的极细同轴线束供应选择。
