I-PEX 82697-100B-01-D 0.5Pitch 40P连接器极细同轴线束替代品

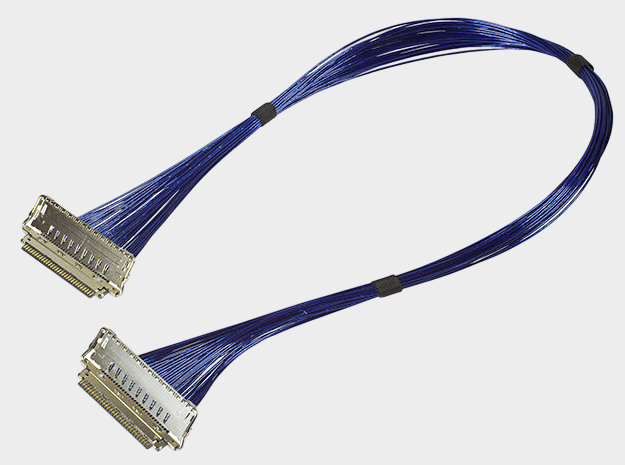

一、I-PEX 82697-100B-01-D极细同轴线束产品介绍

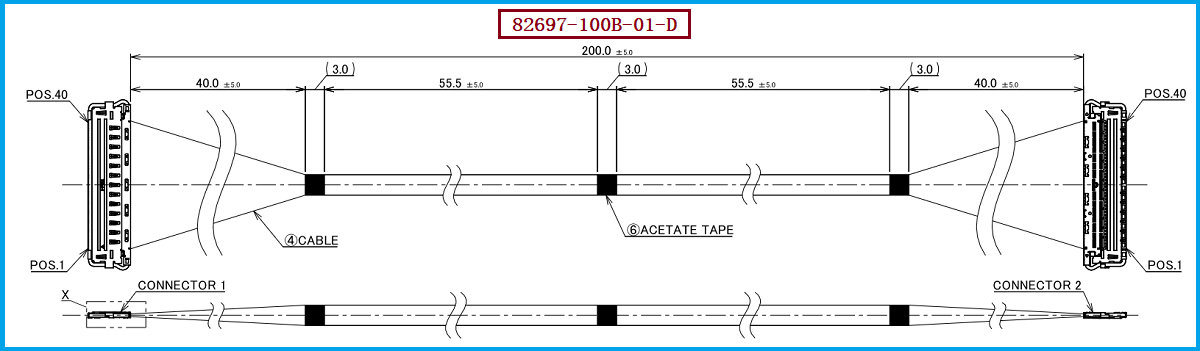

40Pin高速连接与200mm线长设计： I-PEX 82697-100B-01-D属于CABLINE-VS II 40Pin极细同轴线束，采用40根Micro-Coaxial Cable组成的高速连接结构，线材规格为AWG#40、50Ω、BLUE，线材端使用的连接器型号为20847-040T-01，此款极细同轴线束长度为200mm，两端均为40Pin连接结构。配套的CABLINE-VS II连接器采用0.5mm Pitch水平对插结构，并具有机械锁扣设计，适用于高密度、小型化设备内部连接。对于工程师而言，82697-100B-01-D的40Pin、AWG#40、50Ω和200mm组合，需要同时考虑信号传输、线束走向和设备内部安装空间；对于采购人员而言，则应重点核对产品料号、连接器型号、线长以及线材规格，避免因同系列产品Pin数相同但长度或结构不同而产生替代风险。

-------------------------------------------------------------------------------------------------------

二、极细同轴线如何提升Jetson相机模组稳定性？
稳定性来自信号传输与机械布线的综合匹配： Jetson视觉系统中的摄像头连接通常涉及高速图像数据链路，NVIDIA的Jetson相机开发资料显示，其部分GMSL相机架构通过SerDes实现摄像头与Jetson平台之间的视频传输，并可采用同轴电缆或屏蔽双绞线进行链路连接；在较新的Jetson相机架构中，GMSL链路经过解串器后进入MIPI CSI-2接口，因此连接链路本身的信号质量会影响摄像头系统的整体设计表现。 对于设备内部的极细同轴线束而言，同轴结构能够让信号导体与屏蔽结构保持相对明确的电气关系，有利于降低外部干扰和相邻高速通道之间的耦合影响；同时，较细的线材能够适应摄像头模组、主板、散热结构以及其他器件之间较为紧凑的布线路径。对于82697-100B-01-D而言，AWG#40、50Ω、40Pin以及200mm长度共同构成其高速连接设计的重要参数，配合CABLINE-VS II的0.5mm Pitch及机械锁扣结构，可以从信号连接、空间布线和连接保持三个方面为紧凑型视觉设备内部连接提供设计参考。需要强调的是，极细同轴线并不是单独决定Jetson相机稳定性的因素，最终表现还与摄像头接口、SerDes、连接器、PCB走线、线束弯折和整机EMI设计等因素有关。

-------------------------------------------------------------------------------------------------------

三、工程师与采购人员如何评估82697-100B-01-D兼容替代？
不能只看Pin数，还要核对整套关键参数： 对工程师而言，如果需要将I-PEX 82697-100B-01-D用于Jetson相机模组或其他高速视觉设备，首先需要确认40Pin接口是否匹配，再核对线材端连接器20847-040T-01、200mm线束长度、AWG#40、50Ω以及两端40Pin结构，同时结合实际高速接口验证阻抗、信号完整性、连接器配合和弯折后的稳定性。82697C0工程资料还涉及3427-0401屏蔽外壳、20848-040T-01锁扣组件以及UV Glue、黑色Acetate Tape等线束端部固定结构，因此兼容替代时还应关注端部线材排列、固定方式和装配空间。对于采购人员来说，除了确认料号和规格，还需要关注替代线束能否保持与原设备一致或满足要求的安装尺寸、连接方式、制造一致性及批量供货能力。我们公司可提供 I-PEX 82697-100B-01-D兼容替代线束方案，可根据客户实际Jetson相机模组、AI视觉设备及其他高速电子设备的接口结构，对40Pin、20847-040T-01连接器、200mm长度以及AWG#40极细同轴线材等关键要求进行匹配制造，为工程师样品验证和采购人员供应链替代提供参考。
-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
从整条高速链路和实际安装环境进行验证： 选择或替代Jetson相机模组使用的极细同轴线束时，不建议只比较线径或者Pin数量，而应将连接器、线材规格、阻抗、线束长度、布线路径、屏蔽结构以及机械固定方式作为一个整体进行评估。I-PEX 82697-100B-01-D的核心产品条件为40Pin、Micro-Coaxial Cable、AWG#40、50Ω、BLUE、200mm、1-1结构以及20847-040T-01线材端连接器，这些参数可以作为兼容替代设计的重要基础。对于工程师，应重点验证连接器插配、信号完整性、线束弯折、端部固定以及实际运行环境下的稳定性；对于采购人员，则应在规格匹配之后进一步确认样品、小批量及批量生产的一致性。尤其对于Jetson多摄像头系统，高速视频链路可能涉及多个摄像头、SerDes和MIPI CSI-2连接环节，因此线束不能脱离整个系统单独判断。NVIDIA资料也显示，部分Jetson GMSL架构可以通过一个解串器连接多个摄像头，并通过虚拟通道区分不同视频流，这进一步说明摄像头连接链路的可靠性需要从系统层面进行验证。

-------------------------------------------------------------------------------------------------------

极细同轴线束是紧凑型Jetson视觉设备高速连接的重要组成部分： 合适的极细同轴线束能够在有限空间内兼顾高速信号传输、线束布线和连接可靠性，但其对相机模组稳定性的贡献需要建立在线材规格、阻抗、连接器匹配、屏蔽结构、线长以及合理装配的基础上。I-PEX 82697-100B-01-D采用40Pin Micro-Coaxial Cable结构，线材规格为AWG#40、50Ω、BLUE，线材端使用20847-040T-01连接器，线束长度为200mm，可作为相关Jetson视觉设备及其他高速电子设备进行极细同轴线束选型和兼容替代时的参考型号。针对工程师的替代设计需求以及采购人员的供应链替代需求，我们公司可提供 I-PEX 82697-100B-01-D兼容替代线束方案，可围绕实际设备结构、接口、线长和高速信号要求进行极细同轴线束匹配与制造，为AI视觉、摄像头模组及紧凑型高速电子设备提供线束替代参考。
