I-PEX 82696-100B-01-D 0.5Pitch 40P连接器极细同轴线束替代品

一、I-PEX 82696-100B-01-D极细同轴线束产品介绍

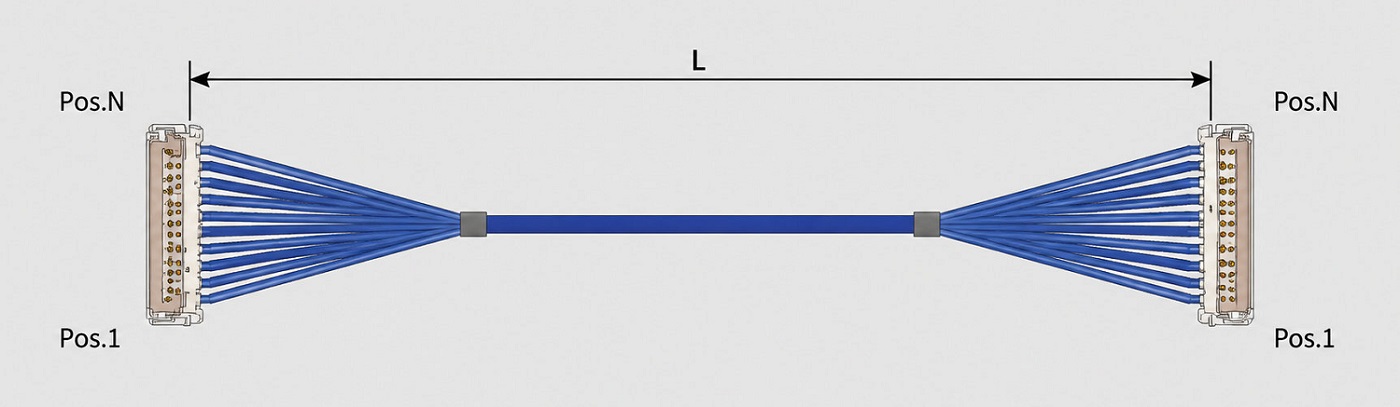

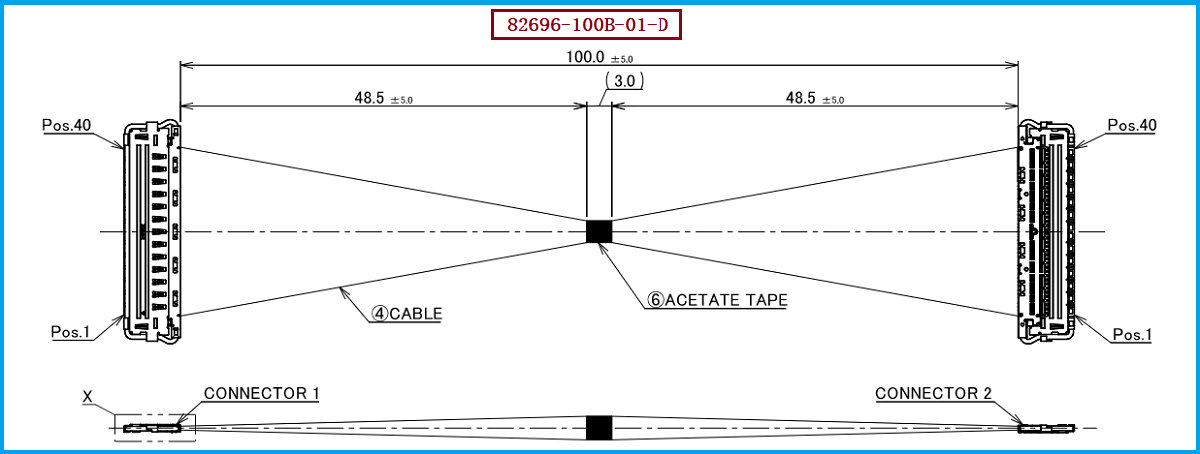

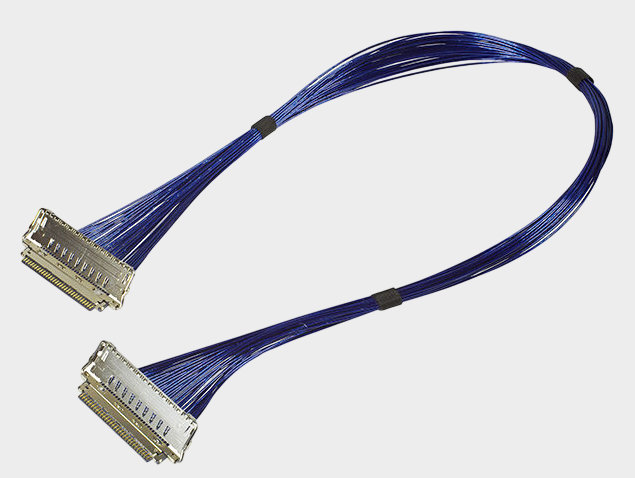

产品结构与规格： I-PEX 82696-100B-01-D属于CABLINE-VS II系列极细同轴线束产品，采用40Pin Micro-Coaxial结构，线材端使用的连接器型号为20847-040T-01，此款极细同轴线束长度为100mm，属于1-1结构。CABLINE-VS II采用0.5mm Pitch设计，支持多种Micro-Coaxial线材规格，其中包括AWG36、AWG38、AWG40、AWG42和AWG44，可用于高密度、高速信号连接场景。对于工程师而言，I-PEX 82696-100B-01-D的40Pin、0.5mm间距以及100mm线长，使其能够适应设备内部空间紧凑、连接距离较短以及需要进行高密度信号布线的应用环境。

-------------------------------------------------------------------------------------------------------

二、NVIDIA Jetson摄像头模组为何普遍采用极细同轴线？
高速信号与紧凑空间的连接需求： NVIDIA Jetson平台常被用于AI视觉、机器人、智能摄像设备以及边缘计算等场景，在相关设备内部，摄像头模组与主控平台之间通常需要进行高速数据连接，同时还需要面对PCB空间有限、结构件密集、散热器件占用空间以及内部布线路径复杂等问题。极细同轴线束具有线径较细、布线灵活以及同轴屏蔽结构等特点，因此在部分紧凑型高速摄像头内部连接设计中具有较好的适用性。需要注意的是，具体设备是否采用极细同轴线束仍取决于整机接口和结构设计，并非所有NVIDIA Jetson摄像头模组都采用同一种连接方式。对于工程师来说，选择极细同轴线束不仅需要考虑线材尺寸，还需要综合关注阻抗、Pin数、连接器结构、线长、弯折路径以及高速信号完整性等因素。CABLINE-VS II资料中提供了45Ω/50Ω Micro-Coax等相关配置及多种高速接口应用参考，因此可以作为紧凑型高速内部连接设计时的线束选型参考。

-------------------------------------------------------------------------------------------------------

三、工程师与采购人员如何评估I-PEX 82696-100B-01-D兼容替代？
重点确认接口、线材和结构参数： 在进行I-PEX 82696-100B-01-D兼容替代时，工程师首先应确认40Pin接口数量、0.5mm Pitch、线材端连接器型号20847-040T-01、100mm线束长度、1-1结构以及Micro-Coaxial线材规格，同时还应结合实际摄像头模组的数据传输要求确认阻抗及高速信号性能。采购人员则需要重点关注替代产品能否与原有设备的连接结构、装配空间和使用方式进行匹配，不能仅依据“40Pin极细同轴线束”进行采购，而需要进一步核对连接器、线长、线材规格及整体结构。对于国产化替代、供应链优化或者长期批量采购项目，可以通过样品测试对连接器匹配性、信号传输性能、装配可靠性以及实际使用环境进行验证。我们公司可提供 I-PEX 82696-100B-01-D 兼容替代线束方案，可根据客户实际设备的连接结构、Pin数、线长以及极细同轴线材要求进行匹配制造，为工程师进行替代验证以及采购人员进行产品选型提供参考。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
从实际设备需求进行综合匹配： 对于NVIDIA Jetson相关摄像头模组以及其他AI视觉设备，在选择极细同轴线束时，应重点确认高速信号类型、传输速率、阻抗要求、连接器结构、线束长度、布线路径和屏蔽要求。I-PEX 82696-100B-01-D对应40Pin、Micro-Coaxial 40AWG、100mm、1-1结构，并使用20847-040T-01连接器，因此进行兼容替代时，应尽可能按照这些关键参数建立样品验证条件，而不能单纯依据外观尺寸判断是否能够替代。工程师可以重点验证连接器插配、线束装配、弯折后的稳定性以及高速信号传输表现；采购人员则可以进一步关注产品一致性、批量制造能力和持续供货能力。对于需要替代原有I-PEX线束的项目，可以围绕原产品的Pin数、连接器、线材规格、长度和实际安装空间进行综合评估，在满足设备要求的基础上确定合适的兼容替代产品。

-------------------------------------------------------------------------------------------------------

高速连接与兼容替代价值： I-PEX 82696-100B-01-D作为CABLINE-VS II系列40Pin极细同轴线束，采用Micro-Coaxial 40AWG结构，线材端连接器型号为20847-040T-01，线束长度为100mm，适合用于对内部空间、高密度连接和高速信号传输具有一定要求的设备内部连接设计。对于NVIDIA Jetson相关AI视觉、摄像头及边缘计算设备，在实际选型过程中，应结合具体接口、信号速率、阻抗、线长、Pin数、安装空间以及布线路径进行综合验证。针对工程师的兼容设计和采购人员的供应链替代需求，我们公司可提供 I-PEX 82696-100B-01-D兼容替代线束方案，可围绕实际产品结构和应用要求进行极细同轴线束的匹配与制造，为高速摄像头模组及紧凑型电子设备提供相应的线束替代参考。
我是【 3M电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。
