I-PEX 82661-100B-02-D 0.5Pitch 40P连接器极细同轴线束替代品

一、为什么越来越多模组开始采用极细同轴线？

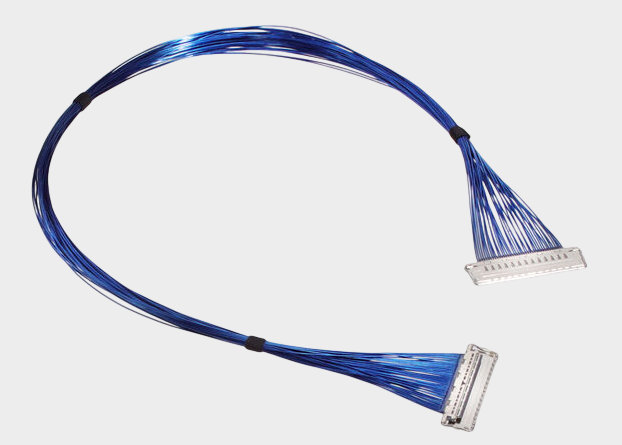

随着显示模组、摄像头模组、高速数据模组以及各类小型电子设备不断向轻薄化、高集成度方向发展，传统线缆在空间占用、弯折布线和多通道高速信号传输方面越来越难以兼顾，因此极细同轴线逐渐成为模组内部高速信号连接的重要线束形式。以 I-PEX CABLINE-VS II 40P极细同轴线束 I-PEX 82661-100B-02-D 为例，该产品采用40P结构、300mm长度和 AWG #40 50 OHM, BLUE Micro-Coaxial Cable，两端配套 20847-040T-01 Plug Housing Assembly，适合在有限空间内实现多通道信号连接。对于模组厂工程师而言，极细同轴线能够在较小的布线空间内集中实现多路信号传输，同时配合0.5mm Pitch的CABLINE-VS II连接器，有利于高密度内部布局；对于采购人员而言，这种标准化程度较高的连接方式也便于围绕Pin数、线材规格、长度及连接器型号建立明确的物料选型和替代依据，因此极细同轴线逐渐从“特殊线材”转变为许多高集成模组内部连接中的常用配置。

-------------------------------------------------------------------------------------------------------

二、极细同轴线为什么适合高速模组内部连接？

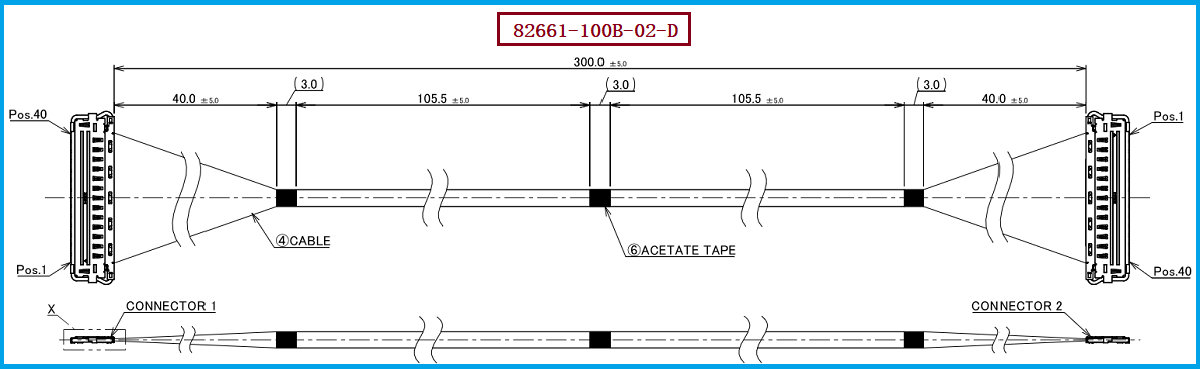

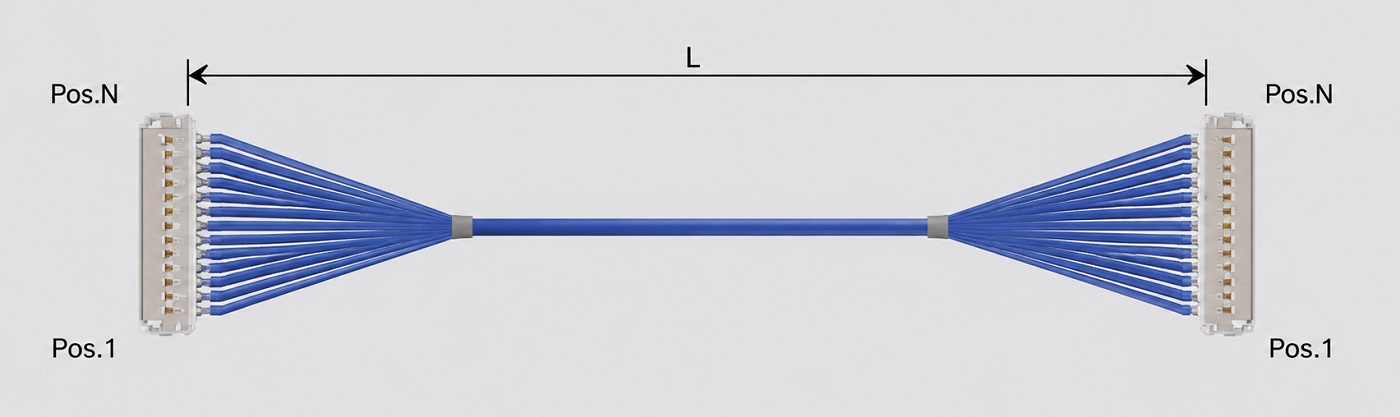

模组内部通常同时面对空间有限、信号通道密集以及高速传输等多个要求，线束不仅需要“连接得上”，还需要尽量保持稳定的电气传输特性。CABLINE-VS II采用0.5mm接触间距、水平对插结构，并具备机械锁扣及全屏蔽结构，官方资料还给出了40P、AWG40 Micro-Coaxial Cable条件下的高速测试参考；而 82661-100B-02-D 具体采用的是 AWG #40、50 OHM、BLUE线材，因此工程师在实际项目中应同时关注线径、阻抗、Pin Mapping、连接器结构以及线束长度，而不能只依据“极细”两个字判断产品性能。该型号整体长度为 300.0±5.0mm，属于40P 1-N结构，Connector 1与Connector 2之间采用反向Pin对应关系，即一端Pin 40对应另一端Pin 1，依次反向排列，这对于显示模组、高速计算模组等多通道内部连接尤其需要在设计阶段提前确认。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于工程师选型，建议先根据模组内部空间确认40P接口、300mm长度、线束走向及连接器装配空间，再确认 20847-040T-01、AWG #40 50 OHM, BLUE以及原有Pin Mapping等关键条件，同时结合实际系统进行信号完整性和装配验证；对于采购人员，如果需要寻找82661-100B-02-D的兼容替代产品，则不能仅以“40P＋AWG #40”作为判断依据，还需要同步核对连接器型号、线束长度、1-N连接关系、Pin定义、阻抗要求以及两端装配尺寸，尤其要避免将同系列其他长度型号直接视为完全等价产品。I-PEX官方资料将82661-100B-02-D列为CABLINE-VS II 40P、40AWG Micro-Coaxial、300mm、1-N样品Harness，同时同系列还有100mm的82660-100B-02-D和200mm的81458-100B-02-D，因此替代开发时应以具体设备的实际接口和线束尺寸为基础进行匹配。 我们公司可提供 I-PEX 82661-100B-02-D兼容替代线束方案，可围绕原线束的连接器、Pin数量、线材规格、长度及装配要求进行极细同轴线束制造和兼容开发，为模组厂工程验证、供应链替代以及批量采购提供相应的线束产品支持。

-------------------------------------------------------------------------------------------------------

四、模组厂选择极细同轴线，真正关注的是长期稳定性
从模组厂实际生产角度来看，极细同轴线成为常用配置并不只是因为线材尺寸小，更重要的是它能够与高密度连接器、标准化接口以及高速信号传输需求形成完整的内部连接体系。对于工程师而言，样品阶段需要重点验证线束能否正常装配、Pin定义是否正确、弯折和布线路径是否满足机构要求，同时还要结合实际高速信号进行电气测试；对于采购人员而言，则需要进一步关注线材、连接器、端接工艺以及批量产品的一致性，因为模组进入量产后，线束的尺寸偏差、端接质量或供应稳定性都可能影响整机装配效率。以 I-PEX 82661-100B-02-D 为例，其40P、300mm、AWG #40 50 OHM Micro-Coaxial Cable与 20847-040T-01 连接器形成明确的产品组合，因此在进行兼容替代时，应把机械匹配、电气匹配和批量制造一致性作为一个整体进行验证，而不是只寻找一个外形相似的40P线束。

-------------------------------------------------------------------------------------------------------

 极细同轴线能够同时适应模组内部空间压缩、多通道连接和高速信号传输等需求，是其逐渐成为高集成度模组内部常用连接方式的重要原因。I-PEX 82661-100B-02-D作为CABLINE-VS II 40P、300mm、1-N极细同轴线束，采用 AWG #40 50 OHM, BLUE Micro-Coaxial Cable，并使用 20847-040T-01作为线材端连接器组件，具有明确的型号和结构特征。对于工程师，选型时应重点关注接口、Pin Mapping、线材阻抗、长度和实际信号性能；对于采购人员，则应重点核对型号对应关系、机械兼容性、电气要求和批量一致性，这也是进行极细同轴线束兼容替代时需要重点把握的几个方面。
