I-PEX 83060-100B-01-D 0.5Pitch 40P连接器极细同轴线束替代品

一、极细同轴线到底“细”在哪里？

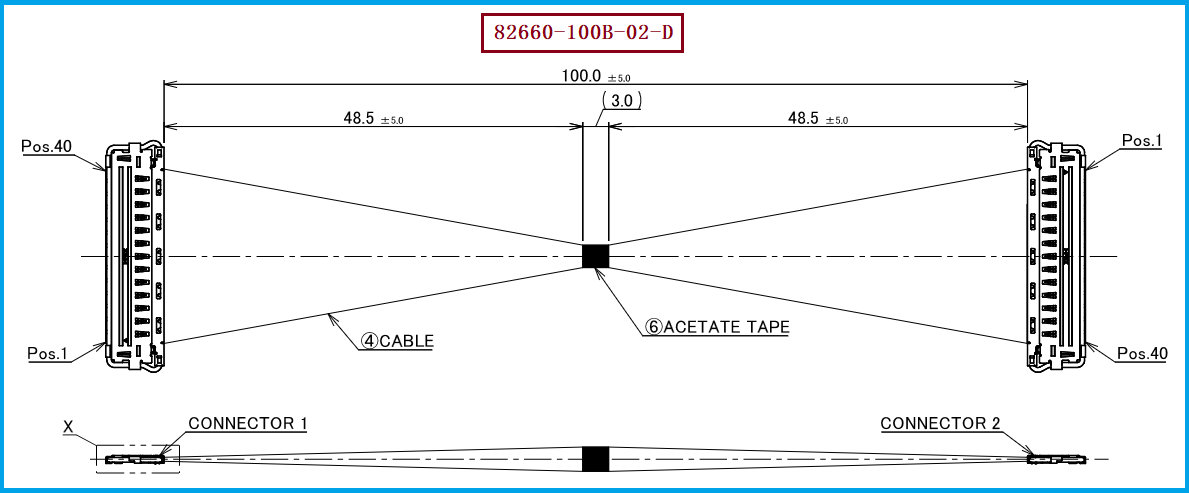

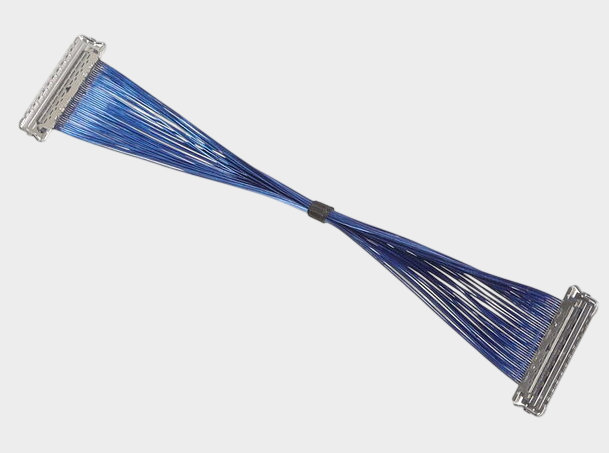

很多工程师和采购人员第一次接触极细同轴线时，容易把“极细”理解成单纯的外径很小，但实际上极细同轴线的关键在于：即使线材尺寸受到严格限制，内部仍然需要完成导体、绝缘、屏蔽以及信号传输所需的同轴结构，因此它是在极小空间内实现高速信号传输的一类特殊线材。以本次对应的I-PEX 82660-100B-02-D为例，这是一款CABLINE-VS II 40P极细同轴线束，图纸标注线材为Micro-Coaxial Cable AWG #40、50 OHM、BLUE，线束长度为100.0±5.0mm，属于1-N结构；而CABLINE-VS II连接器本身采用0.5mm Contact Pitch，插合高度约0.95±0.25mm，可匹配AWG36、AWG38、AWG40、AWG42和AWG44等不同规格的Micro-Coaxial Cable。这里的“极细”并不是一个简单的毫米数宣传概念，而是指在线径、连接器间距和设备内部空间都受到严格限制的情况下，仍要保持完整高速信号连接能力。

-------------------------------------------------------------------------------------------------------

二、AWG #40究竟意味着什么？
对于I-PEX 82660-100B-02-D来说，AWG #40是非常关键的线材规格。AWG是美国线规标准，数字越大通常代表导体规格越细，因此AWG #40已经属于极细导体规格，特别适合对内部空间和线束尺寸有严格要求的电子设备。需要注意的是，AWG #40描述的是线材导体规格，并不能直接等同于整根极细同轴线的最终外径，因为完整Micro-Coaxial Cable还包含绝缘及屏蔽等结构，而且本次82660C0图纸并没有公开该线材的具体外径、导体直径、绝缘层厚度及屏蔽层详细尺寸。因此工程师进行结构设计时，应以实际线材规格书和样品尺寸作为依据，而采购人员也不能简单按照“AWG #40”判断不同供应商的线材完全相同。对于这款产品而言，还必须同时确认50 OHM、BLUE、40P、100mm以及1-N结构，并匹配对应的20847-040T-01连接器组件，才能形成完整的替代线束规格。

-------------------------------------------------------------------------------------------------------

三、线这么细，为什么还能用于高速信号连接？
极细同轴线的价值并不只是缩小线束体积，更重要的是在有限空间中保持相对可控的高速信号传输环境。CABLINE-VS II系列官方资料显示，其40Pin测试条件采用AWG #40 Micro-Coaxial Cable，并给出了32 GT/s/lane NRZ的参考传输性能，同时将PCIe Gen5、USB4 Gen4、Thunderbolt 5、DisplayPort UHBR20以及USB 3.2 Gen2等列为参考适用标准；但这些属于连接器系列在特定测试条件下的参考数据，不能直接理解为82660-100B-02-D本身已经取得这些协议认证。对于工程师而言，真正决定高速链路能否稳定工作的，还包括阻抗、Pin位排列、线长、连接器结构、屏蔽以及PCB端设计等因素；对于采购人员而言，则应避免只比较“线有多细”或“Pin数多少”，而应该核对完整料号和实际性能要求。CABLINE-VS II同时采用ZenShield全屏蔽结构和机械锁设计，为高密度、高速信号连接提供了相应的连接器基础。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议

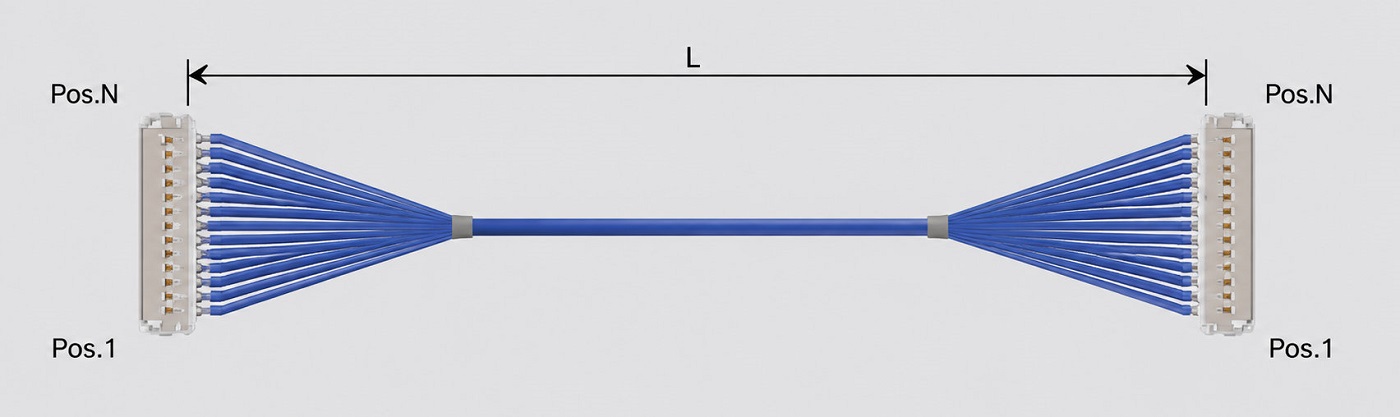

如果项目需要替代I-PEX 82660-100B-02-D，建议工程师和采购人员首先确认40P、1-N、100mm、Micro-Coaxial Cable AWG #40、50 OHM、BLUE这些核心条件，同时核对20847-040T-01插头Housing组件以及对应的CABLINE-VS II配套结构，尤其需要注意1-N与1-1并不是可以直接混用的结构；I-PEX官方型号资料显示，40P 1-N结构还有200mm的81458-100B-02-D和300mm的82661-100B-02-D，而40P 1-1结构则对应82696-100B-01-D、82697-100B-01-D和82698-100B-01-D，因此长度和连接关系发生变化时，都需要重新进行机械及电气确认。我们公司专业生产制造极细同轴线束，可根据客户设备的Pin数、连接器、AWG规格、阻抗、长度、Pin位关系及装配空间进行兼容设计和样品验证，我们公司可提供I-PEX 82660-100B-02-D兼容替代线束方案，为工程师的国产化替代验证及采购人员的供应链替代提供相应支持。

-------------------------------------------------------------------------------------------------------

从AWG #40到更细的AWG #42、AWG #44，极细同轴线的尺寸可以进一步缩小，但“越细越好”并不是工程选型的唯一标准。I-PEX 82660-100B-02-D采用40P、100mm、1-N结构，使用AWG #40、50 OHM、BLUE Micro-Coaxial Cable，并配套20847-040T-01，其设计重点是在有限空间内兼顾高密度连接和高速信号传输。对于工程师来说，应重点关注线材尺寸、阻抗、Pin位、连接器及信号完整性的整体匹配；对于采购人员来说，则应重点核对具体料号、长度、AWG、阻抗和连接结构，避免仅凭“极细”或“AWG #40”进行简单替换。
我是【 3M电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
