一、极细同轴线束线芯为什么常用铜材？

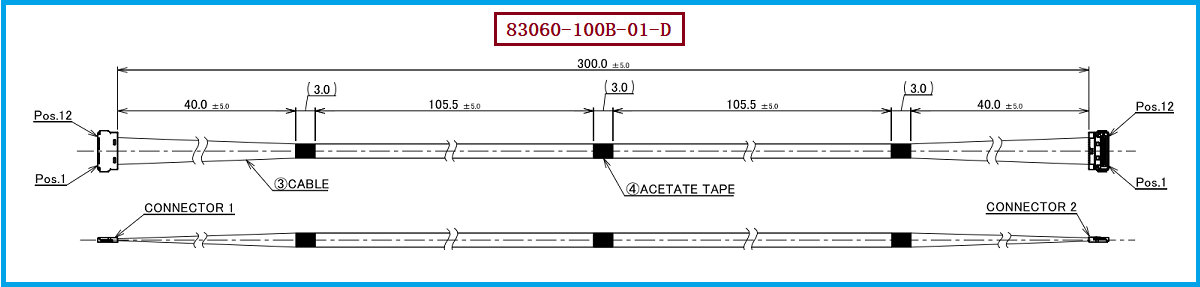

在极细同轴线束中，线芯承担着信号传输的重要任务，导体材料的导电率、机械强度、柔韧性以及长期稳定性都会影响线束的实际使用表现。行业中极细同轴电缆常见的导体材料主要围绕高纯度铜、镀锡铜以及铜合金等方向进行选择，其中工程设计并不是简单追求“铜越纯越好”，而是需要综合考虑线径、传输信号、弯折环境、连接工艺和成本要求。对于本次对应的I-PEX 83060-100B-01-D，其PDF明确标注采用12P、1-1结构、300.0±5.0mm长度，线材为Micro-Coaxial Cable AWG #42、50 OHM、BLUE，并配套20907-012E-01 Housing Assembly；但是83060C1工程图并没有公开该AWG #42极细同轴线内部导体究竟采用哪一种铜材，因此工程师和采购人员在进行材料判断时，不能直接把行业常见铜材等同于该型号的官方线芯材料。对于实际替代生产而言，应以客户确认的导体材料、电阻指标、柔韧性及高速信号要求作为制造依据。

-------------------------------------------------------------------------------------------------------

二、铜、镀锡铜和铜合金在线芯选择上有什么区别？

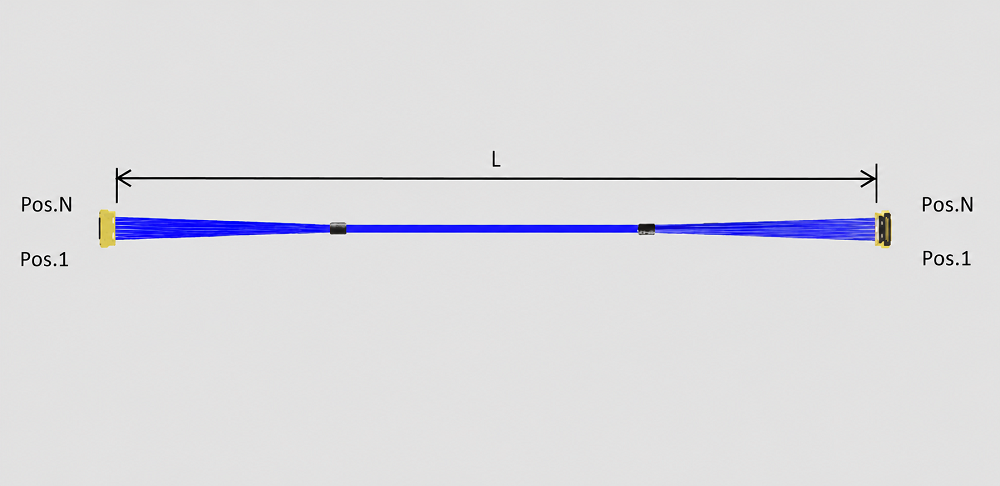

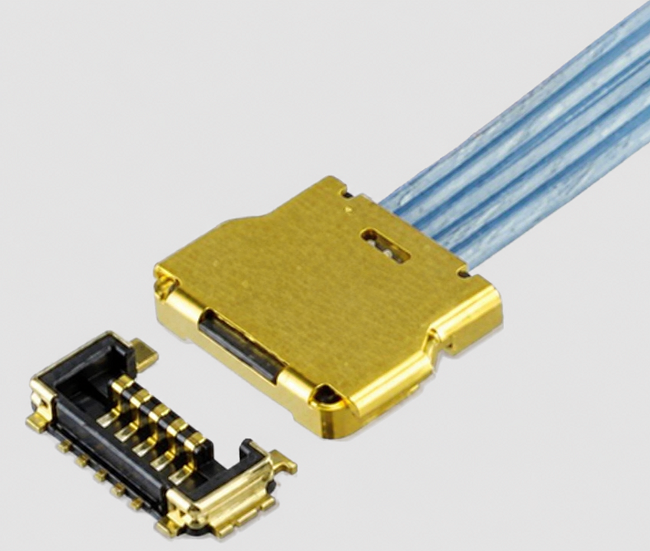

从工程应用角度来看，高纯度铜通常具有较好的导电性能，适合对电气传输性能要求较高的场景；镀锡铜则是在铜导体表面增加锡层，在实际制造中可兼顾导体保护、焊接或端接工艺需求；铜合金则可以通过材料成分调整获得不同的机械性能，在需要兼顾强度与柔韧性的应用中具有一定价值。对于AWG #42这样的极细规格来说，导体本身已经非常细小，因此不能只依据材料名称判断最终线束性能，还要结合导体结构、加工精度、绝缘层、屏蔽结构和整体同轴设计进行评估。I-PEX的CABLINE-UY系列明确支持AWG40和AWG42 Micro-Coaxial Cable，连接器采用0.35mm Contact Pitch、Vertical Right Angle结构，并给出了AWG42 Micro-Coaxial Cable在最多10个接点条件下0.35A/contact的额定电流参考值，这说明在极细线束设计中，线径和连接器系统需要作为一个整体进行匹配，而不是单独比较某一种铜材。

-------------------------------------------------------------------------------------------------------

三、工程师和采购人员选择线芯材料时应该关注什么？
对于工程师来说，判断极细同轴线芯材料不能只看“是不是铜”，还需要结合高速信号传输、阻抗控制、弯折状态、工作温度、端部加工以及设备内部空间综合判断，尤其是I-PEX 83060-100B-01-D这种12P、300mm的极细同轴线束，在实际设备中如果需要穿过狭小空间或活动机构，线材的柔韧性和机械可靠性同样重要；CABLINE-UY官方资料显示该系列采用低高度、0.35mm间距和垂直直角结构，并针对狭小空间及转轴穿线应用进行了设计，这意味着配套线材不能脱离连接器和整机机构单独选型。 对采购人员而言，则需要避免仅凭“AWG #42”采购替代品，应同步确认50 OHM阻抗、12P结构、300mm长度、连接器型号20907-012E-01以及实际线材材料和加工要求；如果原产品资料没有明确线芯铜材，就应通过样品、规格书或供应商材料确认文件进行核实，而不能自行推定。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
如果客户原设备采用I-PEX 83060-100B-01-D，进行兼容替代时，应优先确认12P、1-1、300mm、AWG #42 50 OHM BLUE以及20907-012E-01等已经明确的规格，再根据实际应用确定线芯材料和极细同轴电缆结构；CABLINE-UY系列官方资料显示12P 1-1结构还包括100mm的83058-100B-01-D和200mm的83059-100B-01-D，因此长度不同并不意味着可以直接互换，替代时还需要确认设备内部走线和信号性能要求。我们公司专业生产制造极细同轴线束，可根据客户原有产品的连接器、Pin数、线材规格、长度、阻抗及机械应用条件进行兼容设计与生产，并可根据项目要求确认线芯材料和线缆结构，我们公司可提供I-PEX 83060-100B-01-D兼容替代线束方案，为工程师进行样品验证和采购人员进行供应链替代提供对应的产品制造支持。

-------------------------------------------------------------------------------------------------------

从线芯材料角度来看，极细同轴线束的核心并不是简单选择某一种“最好”的铜材，而是在极小线径条件下，使导体电气性能、机械柔韧性、端接工艺、阻抗控制和长期可靠性达到合理匹配。I-PEX 83060-100B-01-D已经明确采用AWG #42、50 OHM、BLUE Micro-Coaxial Cable，配套20907-012E-01，并采用12P、1-1、300mm结构，但其83060C1工程图并未公开线芯具体铜材，因此在进行国产兼容替代时，应以实际材料确认和性能验证为依据。对于工程师而言，重点是让线芯、同轴结构和连接器形成完整匹配；对于采购人员而言，重点则是确认替代产品不仅型号和接口对应，而且材料、阻抗、长度及实际使用性能也满足项目要求。
