I-PEX 83059-100B-01-D 0.35Pitch 12P连接器极细同轴线束替代品

一、极细同轴线束的耐弯折寿命到底有多长？

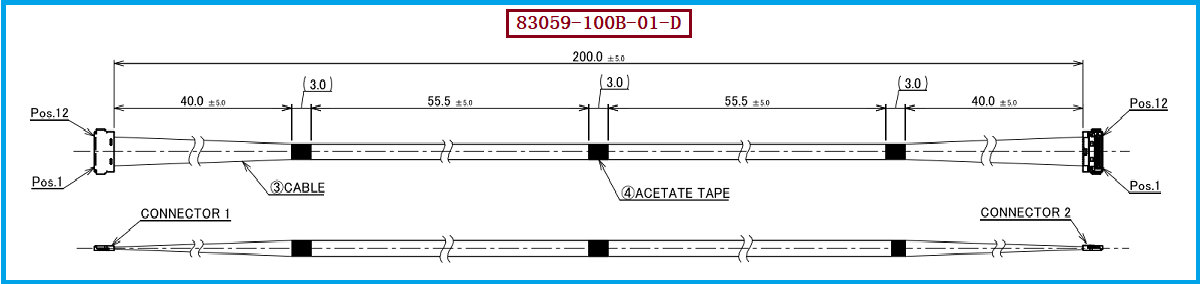

对于工程师来说，“极细同轴线束能够弯折多少次”并不能简单用一个固定次数回答，因为实际耐弯折寿命与弯折半径、弯折角度、运动方式、运动频率、固定位置、线束长度以及连接器端受力情况等因素密切相关。针对I-PEX 83059-100B-01-D，其产品PDF明确显示该型号为CABLINE-UY 12P极细同轴线束，采用12P、1-1连接结构、200mm长度，线材为AWG #42、50 OHM、BLUE Micro-Coaxial Cable，线材端使用的连接器型号为20907-012E-01；CABLINE-UY系列本身采用Vertical Right Angle结构，并针对狭小空间及转轴穿线场景进行了设计展示，但现有产品资料并没有给出“可弯折10万次、20万次”这类明确的耐弯折寿命数值，因此不能直接将某一个固定弯折次数作为83059-100B-01-D的官方寿命指标。对于工程师而言，更合理的做法是根据设备实际运动机构确定弯折半径和运动轨迹，再通过寿命测试验证；对于采购人员，则应重点确认供应商是否能够按照实际应用工况提供对应的弯折可靠性验证，而不能仅凭“极细同轴线”这一名称判断使用寿命。

-------------------------------------------------------------------------------------------------------

二、为什么AWG #42极细同轴线束的弯折设计更需要关注受力？
I-PEX 83059-100B-01-D采用AWG #42、50 OHM、BLUE Micro-Coaxial Cable，12根极细同轴线组成200mm、1-1结构，在追求高密度和小空间布线的同时，也意味着工程设计时需要特别关注线束受到的机械应力。极细同轴线束的弯折并不是单纯让整根线材“变弯”，反复运动过程中还会涉及导体、绝缘结构、屏蔽结构以及外部保护部分的机械应力变化，如果弯折半径过小、弯折位置长期集中在连接器出口附近，或者运动过程中存在拉伸、扭转和局部挤压，都可能影响长期可靠性。CABLINE-UY官方资料强调其Plug设计能够在线缆端接后穿过较小的转轴空间，并展示了Harness Assembly穿越转轴的相关应用和模拟结果，这说明该系列在狭小活动空间中的线束布置具有明确的设计考虑，但这并不等同于官方为83059-100B-01-D规定了具体的动态弯折次数。因此在产品开发阶段，工程师仍应根据实际机构进行弯折半径、运动轨迹和循环次数验证。

-------------------------------------------------------------------------------------------------------

三、工程师如何判断83059-100B-01-D能不能满足长期弯折使用？

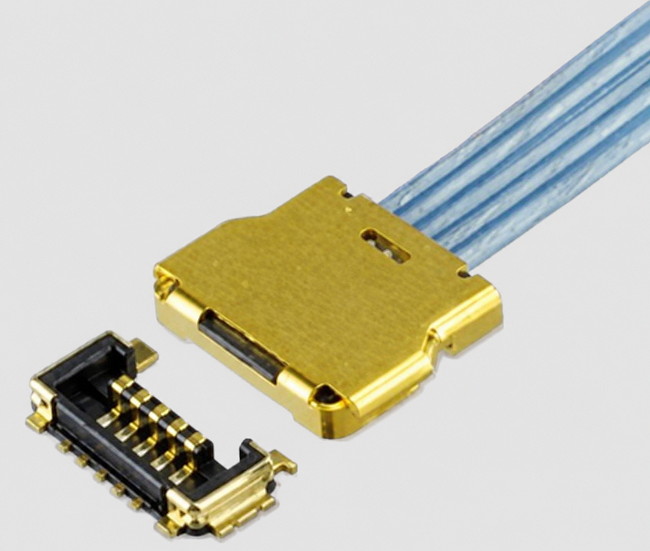

如果83059-100B-01-D需要安装在屏幕转轴、折叠机构、活动模组或其他存在持续运动的位置，工程师不能只看“200mm线长”和“AWG #42”两个参数，而应结合实际设备建立完整的机械可靠性验证条件。首先需要确认线束在运动过程中的最小弯曲半径和弯折方向，其次需要观察连接器出口位置是否存在反复应力集中，同时还要确认线束是否受到拉伸、扭转或挤压；在完成机械寿命循环后，还需要进一步检查导通、绝缘以及高速信号性能是否发生变化。CABLINE-UY系列具备0.35mm Contact Pitch、最大0.82mm嵌合高度、Vertical Right Angle等结构特点，并支持AWG40、AWG42 Micro-Coaxial Cable，这些参数有利于高密度、小空间内部连接，但产品资料并未提供83059-100B-01-D具体的动态弯折循环寿命，所以如果客户对“弯折多少次”有明确要求，应以实际产品结构和测试条件进行定制化验证，而不是直接套用其他型号或其他线材的寿命数据。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议

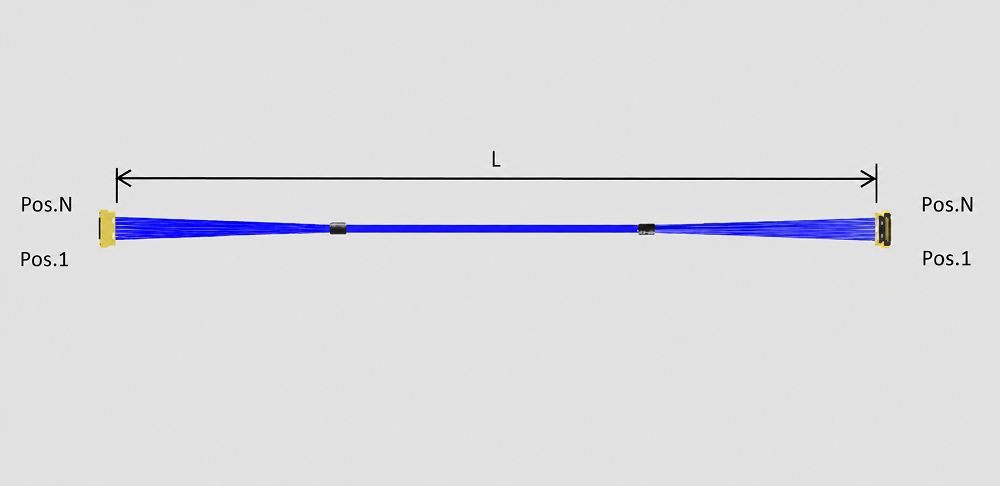

如果设备原设计采用I-PEX 83059-100B-01-D，进行兼容替代时除了确认12P、1-1、200mm、AWG #42、50 OHM、BLUE等基础规格，还需要重点确认20907-012E-01连接器、出线方向、安装空间以及实际运动状态；尤其是在动态弯折应用中，替代线束不能只做到连接器和Pin数量一致，还需要根据设备实际弯折路径、最小弯折半径、循环次数和固定方式进行样品验证。CABLINE-UY官方样品评估型号中，12P 1-1结构还包括100mm的83058-100B-01-D和300mm的83060-100B-01-D，因此即使属于同系列产品，也需要根据实际长度和应用结构重新确认。我们公司专业生产制造极细同轴线束，可根据客户设备的连接器、Pin数、线材规格、长度以及动态弯折工况进行兼容替代设计与生产制造，我们公司可提供I-PEX 83059-100B-01-D兼容替代线束方案，并可针对客户提出的弯折半径、运动轨迹及寿命循环要求进行相应的线束结构和可靠性验证。

从实际工程应用来看，极细同轴线束的耐弯折寿命并不存在脱离使用条件的固定答案。I-PEX 83059-100B-01-D采用12P、1-1、200mm结构，使用AWG #42、50 OHM、BLUE Micro-Coaxial Cable，并配套20907-012E-01连接器，CABLINE-UY系列针对小空间、高速连接以及转轴穿线等场景进行了设计，但现有产品资料没有明确给出该具体型号的弯折循环寿命。因此，对于工程师而言，应根据实际设备的弯折半径、运动方式、速度和循环次数进行验证；对于采购人员而言，则应将动态弯折要求纳入替代产品的技术规格和验收条件。只有将线材、连接器、机械结构和实际运动工况结合起来测试，才能更准确地判断极细同轴线束在具体设备中的长期弯折可靠性。
