一、I-PEX 83058-100B-01-D极细同轴线束适合怎样的高速连接设计？

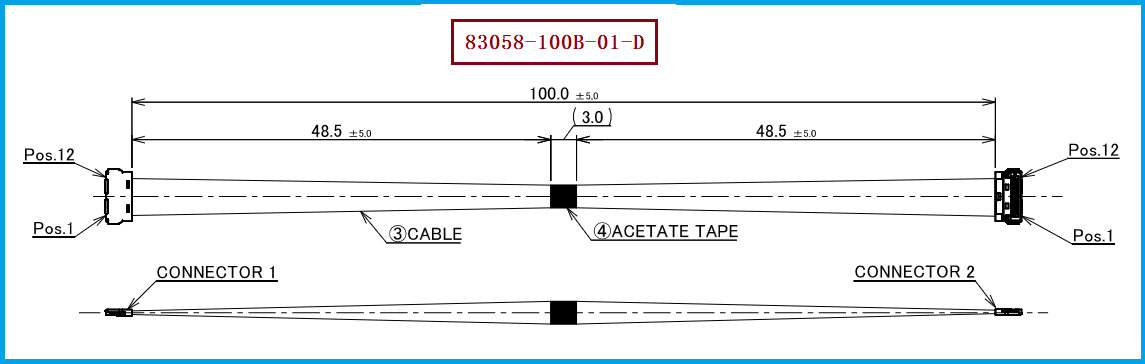

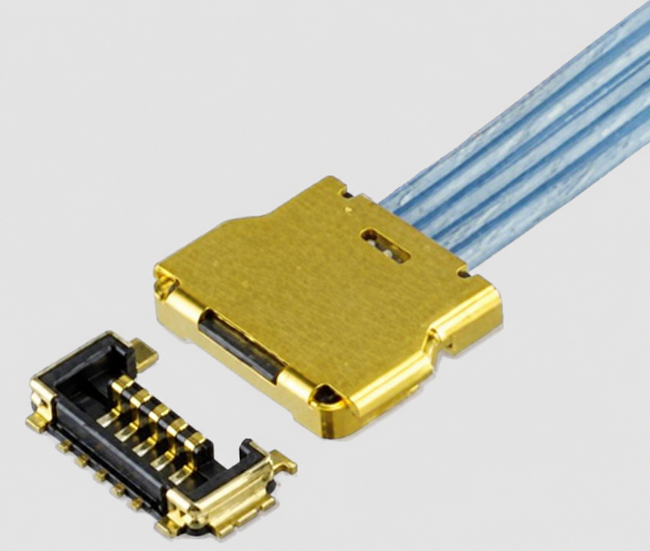

对于工程师而言，设备内部高速信号连接不仅需要关注传输性能，还需要兼顾连接器尺寸、线束数量、走线空间和整体结构布局。I-PEX 83058-100B-01-D属于CABLINE-UY 12P极细同轴线束，采用12P、1-1连接结构，线束长度为100mm，使用AWG #42、50 OHM、BLUE Micro-Coaxial Cable，线材端连接器型号为20907-012E-01，对应12Pin、0.35mm Pitch的高密度连接结构。CABLINE-UY系列采用Vertical Right Angle结构，Contact Pitch为0.35mm，最大嵌合高度为0.82mm，定位于高速信号和紧凑空间连接，因此对于笔记本电脑、显示设备、精密电子设备以及其他内部空间有限的高速电子产品，工程师可以从线束尺寸、连接密度和信号传输要求等方面进行综合评估；对于采购人员，则应重点核对完整料号、Pin数、线长、线规、阻抗和连接器型号，避免仅按照“12P极细同轴线束”进行采购。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束与HDMI线谁速度快？不能只看一个数字
“极细同轴线束与HDMI线谁速度快”并不能简单用一个数字直接判断，因为两者并不是完全相同类别的产品。极细同轴线束主要承担设备内部高速信号互连，HDMI则属于包含协议和接口规范的音视频连接体系，实际传输能力还与接口版本、Lane数量、编码方式、线缆长度以及整个信号链路设计有关。CABLINE-UY系列资料给出的参考传输能力为32Gbps/lane NRZ，同时覆盖USB4、Thunderbolt、DisplayPort、HDMI、eDP及MIPI等高速应用参考，因此这里的32Gbps/lane应理解为单Lane参考传输能力，而不能直接理解为“I-PEX 83058-100B-01-D就是32Gbps总速率”，也不能简单拿32Gbps/lane与某一版本HDMI线的总带宽进行高低比较。对于工程师来说，更合理的判断方式是根据实际协议和完整链路验证插入损耗、回波损耗、串扰、阻抗连续性等信号完整性指标；对于采购人员，则应确认具体型号对应的实际应用要求，而不是单纯比较宣传中的Gbps数值。

-------------------------------------------------------------------------------------------------------

三、AWG #42、50Ω与12P结构为什么是选型时的重要参数？

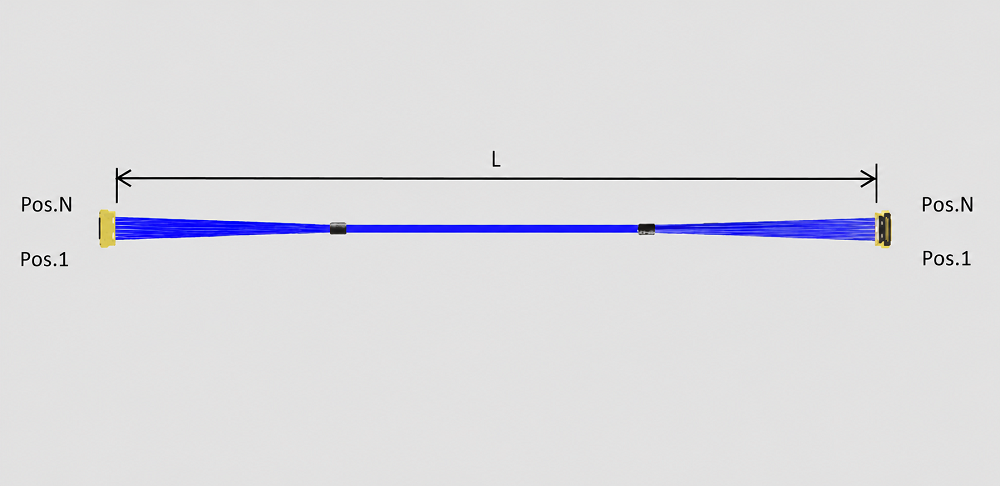

对于高速极细同轴线束而言，线规、阻抗、Pin数量和连接器结构之间具有较强的关联性。I-PEX 83058-100B-01-D采用AWG #42、50 OHM、BLUE极细同轴线材，并通过12P连接器实现多路信号传输，线材端使用20907-012E-01，整体长度为100mm，属于1-1结构。I-PEX CABLINE-UY系列资料还给出了AWG40和AWG42 Micro-Coaxial Cable的适用信息以及32Gbps/lane NRZ参考传输能力，因此工程师在进行高速设计时，需要结合实际信号协议、传输距离和PCB走线条件进行SI验证，而不能仅凭线径或连接器尺寸判断传输速度；采购人员在寻找替代产品时，也应同时核对AWG #42、50Ω、12P、0.35mm Pitch、100mm以及20907-012E-01等关键参数，这样才能减少因型号相近但规格不同而产生的兼容问题。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
如果设备原设计采用I-PEX 83058-100B-01-D，进行兼容替代时建议从机械结构、电气性能和连接端三个方面进行完整核对，机械方面需要确认12P、0.35mm Pitch、1-1结构、100mm线长以及连接器高度和安装空间，电气方面需要确认AWG #42、50 OHM、BLUE Micro-Coaxial Cable、信号Pin定义以及实际高速协议要求，连接端则需要重点确认20907-012E-01及其对应的配套连接结构；尤其需要注意，同属于CABLINE-UY 12P的不同线束型号可能存在长度和1-N、1-1连接拓扑差异，因此不能仅根据“12P+AWG42”判断是否可以直接替换。

我们公司专业生产制造极细同轴线束，可根据客户设备的连接器、Pin数、线长、线材规格和高速信号要求进行兼容替代设计与生产制造，我们公司可提供I-PEX 83058-100B-01-D兼容替代线束方案。总体来看，极细同轴线束与HDMI线并不存在简单的“谁速度更快”的固定答案，真正决定高速传输效果的是完整链路的协议、带宽、Lane数量、阻抗和信号完整性，而I-PEX 83058-100B-01-D凭借12P、AWG #42、50Ω、100mm及高密度连接结构，为设备内部高速信号互连提供了值得工程评估的极细同轴线束选择。
