I-PEX 82973-100B-02-D 0.35Pitch 12P连接器极细同轴线束替代品

一、I-PEX 82973-100B-02-D极细同轴线束产品概述

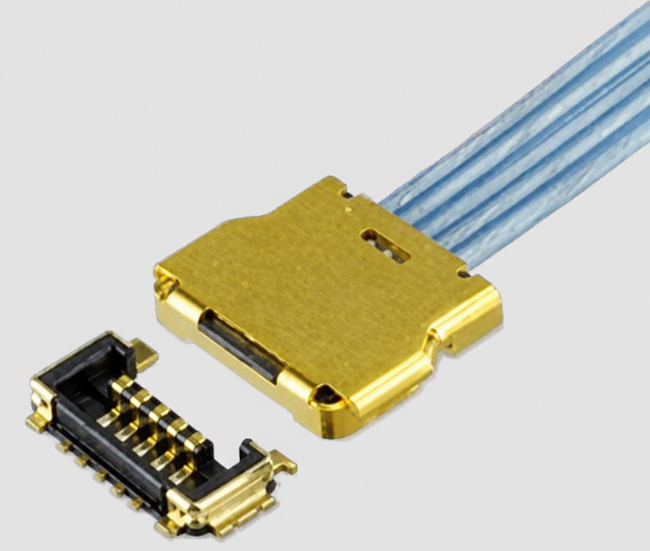

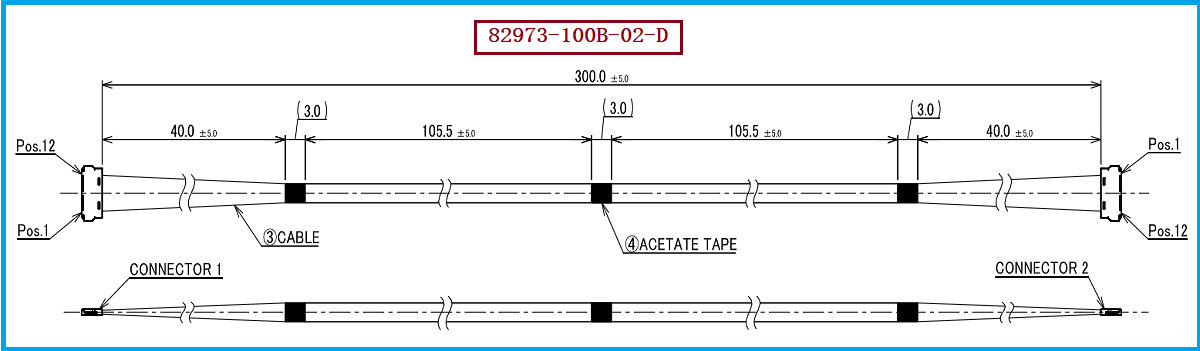

I-PEX CABLINE-UY 12P Harness 82973-100B-02-D是一款面向高密度电子设备内部连接的极细同轴线束产品。从产品资料来看，该型号为12Pin结构，线束长度为300mm，使用AWG #42 50 OHM, BLUE极细同轴线材，并采用20907-012E-01作为线材端相关连接器组件。图纸同时给出了线束端部、连接器、Pin对应关系以及电气测试要求等信息，其中12根线缆按照对应Pin位完成端接，适合用于设备内部多路高速信号连接。CABLINE-UY系列本身采用0.35mm Pitch结构，并支持AWG40、AWG42 Micro-Coaxial Cable，适用于对空间尺寸和信号连接密度有较高要求的电子产品。对于工程师而言，82973-100B-02-D不能仅按照“12Pin线束”进行理解，还需要结合AWG规格、50Ω阻抗、连接器型号、线束长度及Pin定义进行整体确认；对于采购人员而言，这些参数也是进行同型号采购、国产替代及兼容替代评估时的重要依据。

-------------------------------------------------------------------------------------------------------

二、AWG #42 50Ω极细同轴线材有什么特点？
82973-100B-02-D采用的线材规格为AWG #42 50 OHM, BLUE，这一规格体现了该线束对于小型化和信号传输特性的综合要求。与普通电线相比，极细同轴线内部不仅需要考虑导体，还涉及绝缘、屏蔽以及同轴结构等因素，因此在极小外径条件下仍需要兼顾信号完整性和机械安装需求。这里需要特别区分的是，当前82973-100B-02-D的2D产品图纸明确给出了AWG #42、50Ω等线材规格，但并没有完整公开线材内部每一层的具体材料、厚度和详细结构，因此在进行国产替代或二次开发时，不宜仅凭图纸推断原线材的全部内部构造。工程师在实际选型过程中，应将AWG #42、50Ω、线束长度、连接器端接及实际高速信号要求结合起来验证；采购人员则应避免只看“AWG #42”这一项参数，而应确认供应商提供的完整线材及成品线束是否满足实际使用条件。

-------------------------------------------------------------------------------------------------------

三、极细同轴线束和传统同轴电缆的差别

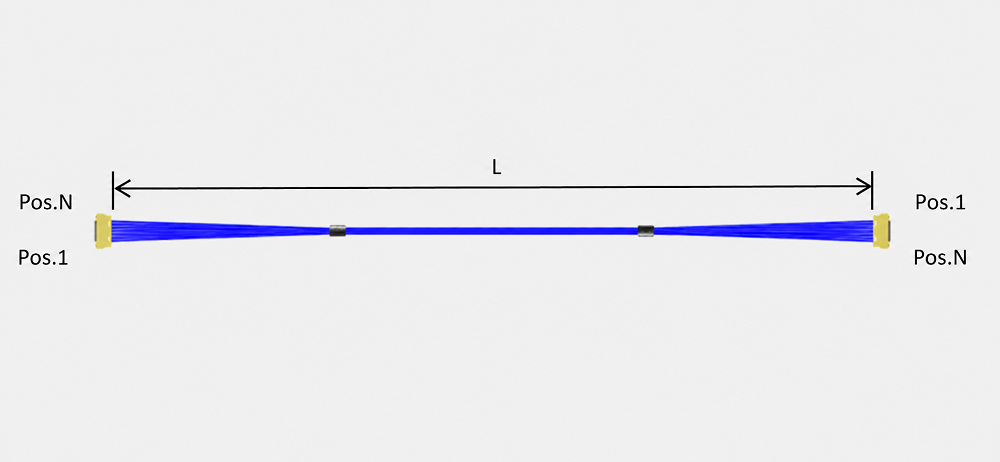

极细同轴线束与传统同轴电缆虽然都可以采用同轴传输结构，但在设备内部应用形式上存在明显区别。传统同轴电缆更多以单根电缆或较大规格电缆形式使用，通常需要根据实际应用另外完成裁线、剥线、端接和布线；而极细同轴线束则是将多根极细同轴线按照指定Pin数量、长度、连接器和端接关系进行组合，最终形成可以直接安装到设备内部的线束组件。以I-PEX 82973-100B-02-D为例，其12根AWG #42、50Ω极细同轴线经过统一端接，并与20907-012E-01等相关连接器组件形成完整线束，更适合笔记本、平板、显示模组、精密电子模块以及其他对内部空间利用率要求较高的设备。对于工程师来说，极细同轴线束的价值不仅在于“线更细”，更在于多路信号可以通过标准化端接结构进行高密度集成；对于采购人员而言，则需要从完整线束组件角度进行替代，而不是简单寻找一根参数相近的传统同轴电缆。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
当项目需要对I-PEX 82973-100B-02-D进行兼容替代时，建议工程师首先确认12Pin结构、300mm长度、AWG #42 50 OHM, BLUE线材规格以及20907-012E-01连接器型号，同时核对实际PCB接口、连接器配合关系、Pin定义、出线方向和设备内部安装空间。尤其需要注意，原型号图纸中存在明确的Pin对应关系，因此替代线束不能只做到外形和Pin数量一致，还需要对实际电气连接关系进行核对。对于采购人员而言，如果项目需要导入第二供应商或寻找国产兼容替代产品，可以要求供应商根据原产品图纸、样品以及设备安装条件进行针对性开发，而不是单纯按照通用“12Pin极细同轴线”进行采购。我们公司可提供 I-PEX 82973-100B-02-D兼容替代线束方案，可围绕原型号的12Pin结构、AWG #42 50Ω极细同轴线材、20907-012E-01连接器及对应线束尺寸进行兼容开发，并结合客户实际设备需求进行样品制作和规格确认，为工程师验证及采购替代选型提供相应的极细同轴线束产品支持。

-------------------------------------------------------------------------------------------------------

该产品图纸及CABLINE-UY相关产品资料，I-PEX 82973-100B-02-D的核心规格可以归纳为12Pin、300mm、AWG #42 50 OHM, BLUE极细同轴线材，并采用20907-012E-01相关连接器组件完成线束端连接。对于工程师而言，在选用或开发兼容产品时，需要同时关注线材AWG规格、50Ω阻抗、Pin定义、连接器结构、线束长度以及设备内部安装空间；对于采购人员而言，则应从完整线束组件的角度核实型号、连接器和线材规格，确保替代产品能够满足实际装配及使用要求。相比传统同轴电缆，极细同轴线束更加适合多路信号、高密度及小型化设备内部连接。我们公司可针对I-PEX 82973-100B-02-D提供兼容替代线束开发与制造服务，根据客户图纸、样品及实际应用要求进行对应的极细同轴线束生产，为相关设备项目提供可用于验证和替代评估的线束产品。
我是【 3M电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。
