I-PEX 82685-100B-02-D 0.35Pitch 12P连接器极细同轴线束替代品

一、医疗内窥镜为什么对线束尺寸要求这么高？

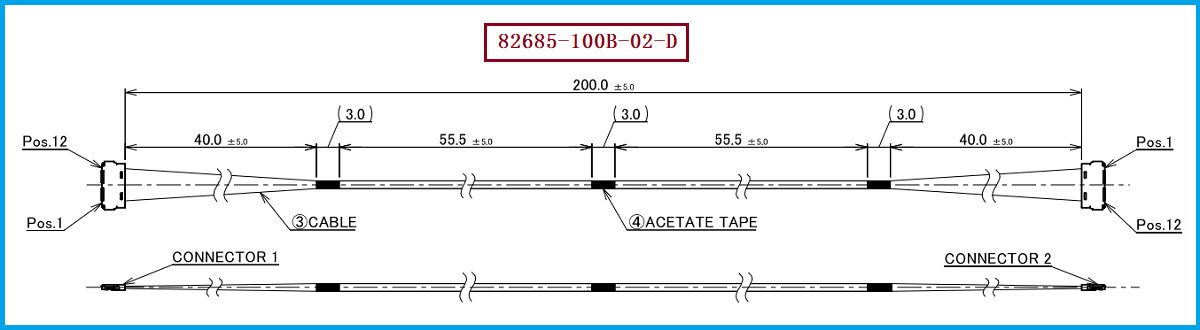

医疗内窥镜的核心特点之一是需要将摄像、照明及相关信号传输功能集中到非常有限的内部空间中，因此连接线束既要满足信号传输要求，又不能过多占用设备内部空间。对于工程师来说，线束外径、连接器高度、弯折空间以及走线位置都会直接影响内窥镜前端结构和整体设计。I-PEX 82685-100B-02-D属于CABLINE-UY 12P极细同轴线束，根据I-PEX官方型号资料，该型号为12P、Micro-Coaxial、AWG42、L=200mm、1-N结构；其配套线材端连接器型号为20907-012E-01，连接器PIN数与间距为12P / 0.35 mm。CABLINE-UY采用Vertical Right Angle结构，Contact Pitch为0.35 mm，最大嵌合高度为0.82 mm，产品定位本身就是高速传输和狭小空间连接，I-PEX官方应用领域中也包含Medical Devices，因此这类极细同轴连接结构对于空间受限的医疗电子设备具有较强的设计适配价值。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束如何满足内窥镜高速信号传输需求？
内窥镜内部如果需要进行图像数据等高速信号传输，线束不仅需要足够细，还需要尽量保持稳定的信号传输特性。CABLINE-UY采用Micro-Coaxial Cable结构，支持AWG40和AWG42极细同轴线，并给出了32 Gbps/lane NRZ的参考传输能力；I-PEX官方高速测试示例采用CABLINE-UY 10P连接器、AWG42、50Ω、100mm Micro-Coaxial Cable进行测量，同时官方资料列出了USB4、Thunderbolt 5、DisplayPort UHBR、HDMI、eDP以及MIPI等高速应用标准作为参考。对于工程师而言，这意味着在高速医疗图像设备设计中，需要重点关注线束阻抗、信号完整性、连接器端接和PCB走线的连续性，而不能只看线束的物理尺寸；对于采购人员，则需要核对完整产品料号和实际电气规格，避免仅以“12P极细同轴线”作为采购依据。需要特别注意的是，32 Gbps/lane以及相关高速接口属于CABLINE-UY系列参考信息，不能直接等同于82685-100B-02-D在具体内窥镜设备中的实际保证传输速率，最终性能仍应结合具体设备进行SI验证。

-------------------------------------------------------------------------------------------------------

三、为什么内窥镜还需要关注线束柔性和连接器低高度？

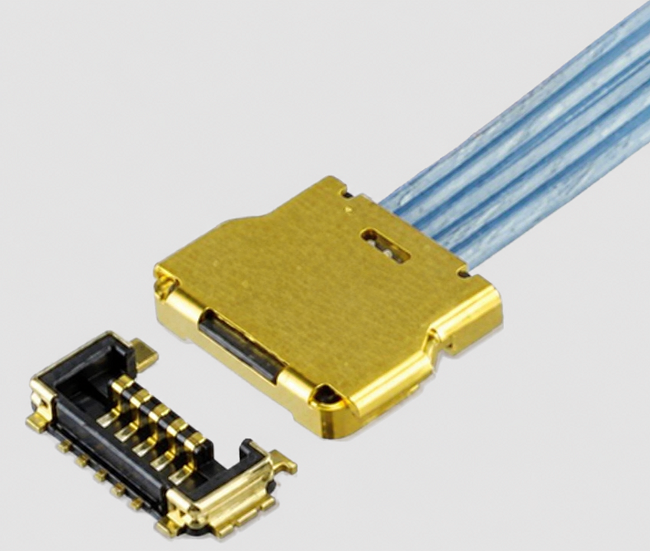

医疗内窥镜与普通固定式电子设备不同，其内部空间往往受到结构尺寸、活动部件以及弯折路径的共同限制，因此工程师不仅需要考虑信号传输，还需要考虑线束在狭窄路径中的布置。CABLINE-UY的最大嵌合高度为0.82 mm，Contact Pitch为0.35 mm，并采用Vertical Right Angle结构；I-PEX还展示了CABLINE Harness Assembly穿越小型转轴的应用案例，说明该系列在线束装配后的狭窄空间通过能力方面进行了针对性设计。对于82685-100B-02-D而言，其12P / 0.35 mm连接结构能够在较小连接区域内实现多路信号连接，而20907-012E-01作为12P Plug Housing型号，则是兼容替代开发时需要重点核对的连接器部件。与此同时，采购和工程人员还需要特别区分82685-100B-02-D与同系列的82972-100B-02-D、82973-100B-02-D以及83059-100B-01-D，因为这些型号虽然同属于CABLINE-UY 12P线束，但长度或1-N/1-1连接拓扑存在差异。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议

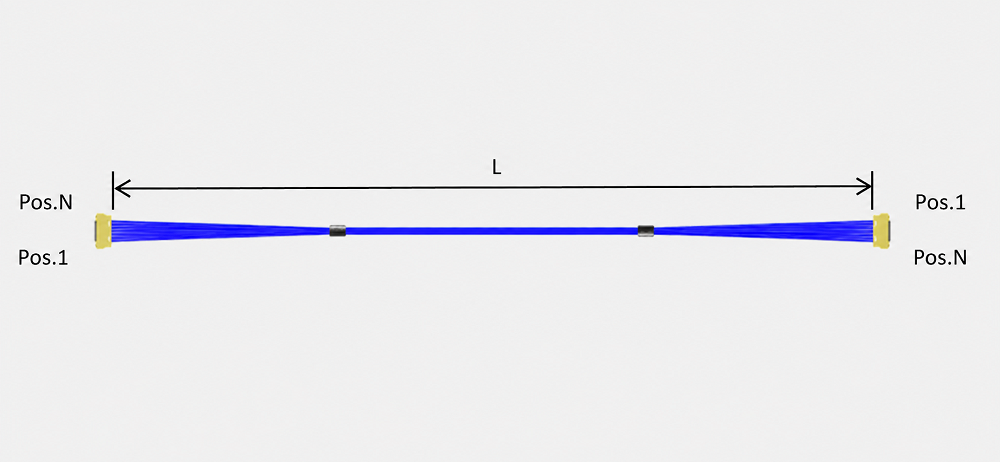

如果医疗电子设备原设计采用I-PEX 82685-100B-02-D，进行兼容替代时建议工程师从机械、电气和端接三个层面同时核对。机械方面重点确认12P、0.35 mm Pitch、0.82 mm Max.嵌合高度、Vertical Right Angle以及200mm线束长度；电气方面需要确认AWG42 Micro-Coaxial、阻抗要求、实际信号协议、信号Pin定义以及SI性能；端接方面则应确认20907-012E-01以及对应PCB端连接器和1-N结构是否与原设备一致。尤其需要注意，CABLINE-UY官方型号资料显示，12P 1-N结构包括100mm的82972-100B-02-D和300mm的82973-100B-02-D，而12P 1-1结构则包括100mm的83058-100B-01-D、200mm的83059-100B-01-D和300mm的83060-100B-01-D，因此不能只根据“12P、AWG42”判断替代型号。我们公司可提供I-PEX 82685-100B-02-D兼容替代线束方案，可根据医疗电子设备实际结构，对12P / 0.35 mm连接要求、AWG42极细同轴线材、200mm长度、1-N拓扑及实际信号传输要求进行兼容替代设计与生产制造。

-------------------------------------------------------------------------------------------------------

医疗内窥镜之所以需要高度重视极细同轴线束，并不是单纯为了让线束“更细”，而是因为设备内部同时存在有限空间、多路信号、高速传输以及复杂布线等设计要求。I-PEX 82685-100B-02-D采用12P、AWG42 Micro-Coaxial、200mm、1-N结构，线材端连接器型号为20907-012E-01，连接器PIN数与间距为12P / 0.35 mm；其所采用的CABLINE-UY系列具有0.35 mm窄Pitch、0.82 mm Max.低嵌合高度以及高速信号传输设计特点，适合从高密度、低空间占用和高速连接角度进行技术评估。对于工程师，应重点验证空间适配、信号完整性、线束弯折及端接可靠性；对于采购人员，则应重点核对完整料号、连接器型号、Pin数、Pitch、线规、长度和1-N结构。通过这些参数进行完整匹配，才能为医疗电子设备中的极细同轴线束选型及兼容替代提供可靠依据。
