I-PEX 82972-100B-02-D 0.35Pitch 12P连接器极细同轴线束替代品

一、82972-100B-02-D极细同轴线束是什么？

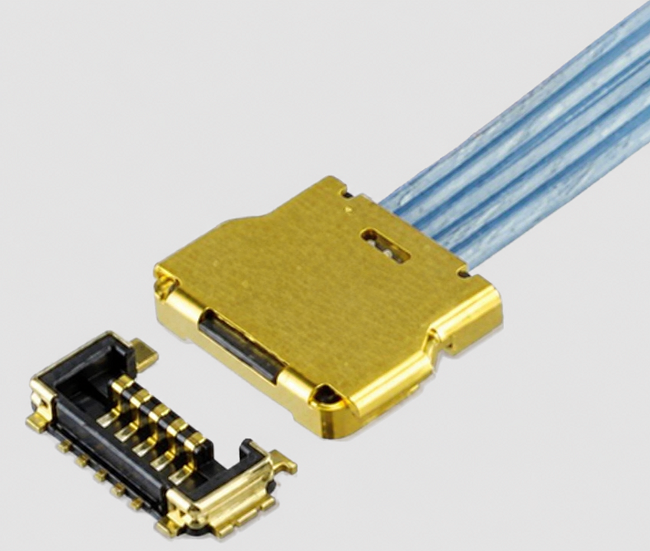

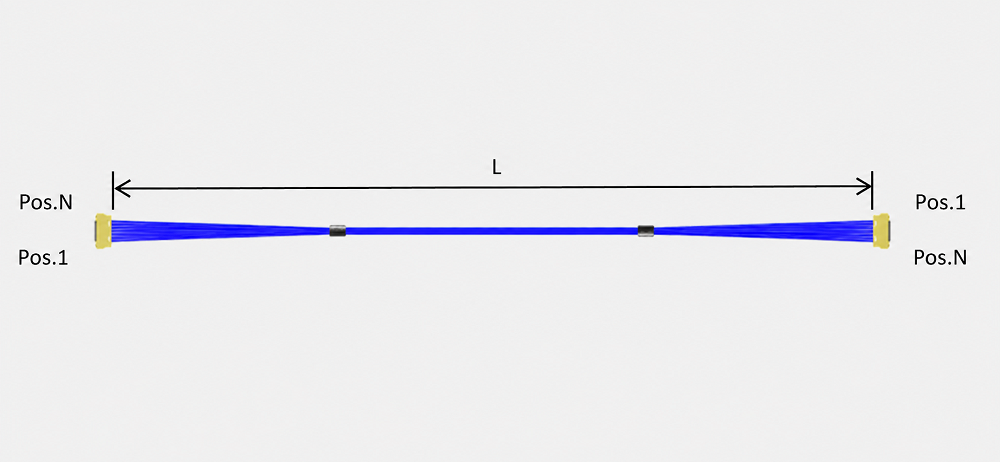

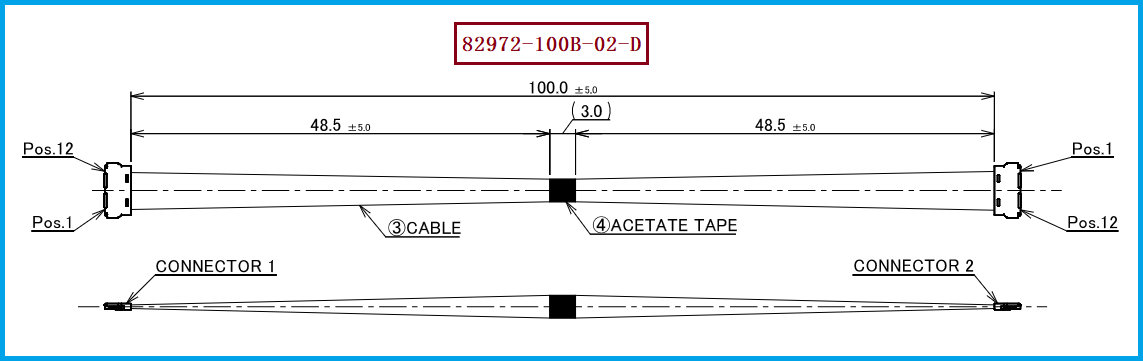

随着电子设备不断向轻薄化、小型化和高速化发展，设备内部连接空间越来越有限，传统尺寸较大的连接线束在部分结构中已经难以满足高密度布线要求。本文介绍的 I-PEX 82972-100B-02-D属于CABLINE-UY 12P极细同轴线束，官方资料显示其采用12P、Micro-Coaxial、42AWG、100mm、1-N结构，配套线材端连接器型号为 20907-012E-01，连接器PIN数与间距为12P / 0.35 mm。CABLINE-UY采用Vertical Right Angle结构，Contact Pitch为0.35 mm，连接器最大嵌合高度为0.82 mm，Depth为3.1 mm，并针对狭小空间内的高速信号连接进行了结构设计，因此82972-100B-02-D并不是普通的多芯线，而是面向高密度电子设备内部连接的极细同轴线束组件。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束到底应用在哪些设备里？
从CABLINE-UY的产品定位来看，82972-100B-02-D这类12P极细同轴线束主要适用于对内部空间、信号传输和线束柔性具有较高要求的电子设备。官方资料重点展示了笔记本电脑、平板电脑、VR/AR设备以及其他空间受限的小型电子设备应用，同时CABLINE系列线束还具备穿过小型转轴结构的设计特点，因此对于笔记本屏幕转轴、折叠设备等需要在狭窄活动空间内布线的场景具有参考价值。对于工程师而言，选择这类线束时，重点并不是简单判断“设备能不能使用”，而是要看设备内部是否需要高密度高速信号连接、是否存在狭窄布线空间、是否需要较小的连接器高度以及线束是否需要经过转轴或其他受限区域；对于采购人员而言，则可以根据设备类型进一步核对Pin数、Pitch、线规、长度和端接结构，避免将不同规格的CABLINE-UY线束混为一谈。

-------------------------------------------------------------------------------------------------------

三、82972-100B-02-D为什么适合小型化高速设备？
I-PEX 82972-100B-02-D的应用价值与CABLINE-UY的小型化和高速连接设计密切相关。官方资料给出的CABLINE-UY参考传输速度为32 Gbps/lane NRZ，并列出了USB4、Thunderbolt 5、DisplayPort UHBR、HDMI、eDP、MIPI等参考应用；同时，官方高速测试示例采用了CABLINE-UY 10P、AWG42、50Ω、100mm Micro-Coaxial Cable进行测量，因此可以看出该系列产品重点面向高速内部信号连接。不过，这些属于系列的参考传输信息，并不能直接理解为82972-100B-02-D在所有协议和设备中均自动达到对应最高速率，具体产品还需要结合实际Pin定义、PCB走线、信号速率、线束长度及整机SI测试进行确认。对于工程师来说，0.35 mm Pitch和0.82 mm Max.嵌合高度有利于高密度空间布局；对于采购人员来说，82972-100B-02-D、20907-012E-01、12P / 0.35 mm、42AWG、100mm、1-N则是进行规格确认和替代采购时需要重点核对的核心信息。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
如果设备原本采用 I-PEX 82972-100B-02-D，在进行兼容替代开发时，建议工程师首先确认CABLINE-UY连接器系列及接口配合关系，再核对线材端连接器20907-012E-01、12P / 0.35 mm、42AWG Micro-Coaxial、100mm长度以及1-N结构，同时根据实际设备确认信号定义、阻抗要求、布线方向、弯折空间和PCB端连接器匹配情况。特别需要注意的是，CABLINE-UY同样存在12P、1-1结构的83058-100B-01-D，以及300mm、1-N结构的82973-100B-02-D，因此不能仅根据“CABLINE-UY 12P”判断是否能够直接替换。对于采购人员，如果原设备需要进行国产化或供应链替代，可以将原型号和上述关键参数作为询价及样品确认依据。我们公司可提供I-PEX 82972-100B-02-D兼容替代线束方案，可根据客户设备实际结构，对12P / 0.35 mm连接要求、极细同轴线材、100mm长度、1-N端接结构以及实际布线需求进行兼容替代生产制造。

-------------------------------------------------------------------------------------------------------

I-PEX 82972-100B-02-D极细同轴线束主要面向小型化、高密度、高速信号连接需求的电子设备，其典型应用方向包括笔记本电脑、平板电脑、VR/AR设备以及存在狭窄内部空间或转轴布线需求的产品。该型号采用12P、42AWG Micro-Coaxial、100mm、1-N结构，线材端连接器型号为20907-012E-01，连接器PIN数与间距为12P / 0.35 mm；CABLINE-UY系列同时具有0.82 mm Max.低嵌合高度和0.35 mm Pitch等结构特点。对于工程师而言，应重点从设备空间、高速信号和结构适配角度进行选型；对于采购人员而言，则应重点核对产品料号、连接器型号、Pin数、Pitch、线径、长度及端接方式。围绕这些关键参数进行确认，可以为82972-100B-02-D的选型、打样及兼容替代开发提供更清晰的规格依据。
