I-PEX 83036-100B-01-D 0.3Pitch 32P连接器极细同轴线束替代品

一、I-PEX 83036-100B-01-D极细同轴线束产品结构介绍

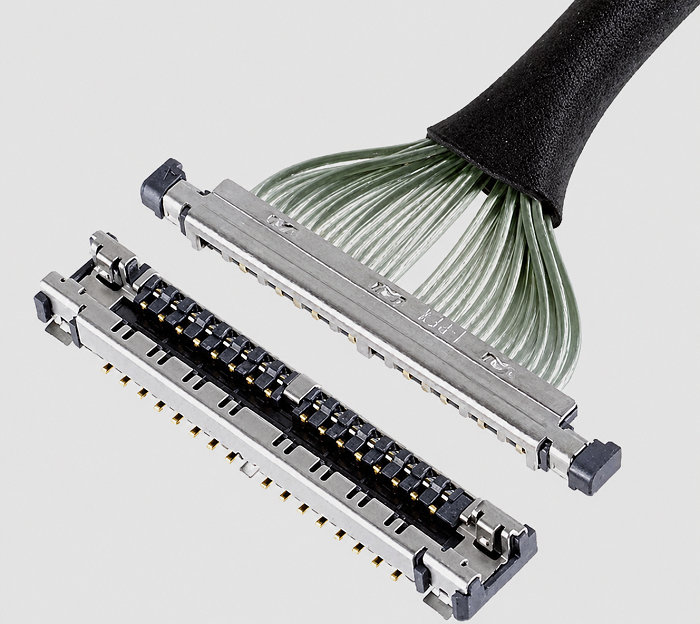

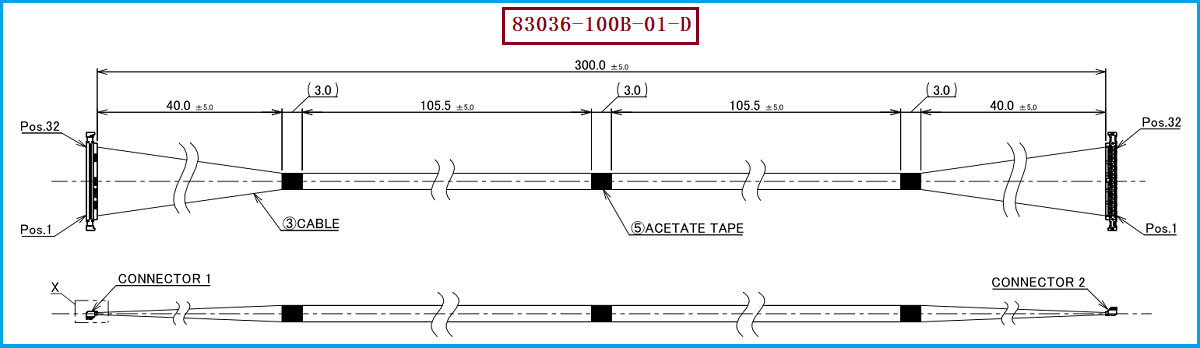

随着笔记本电脑、平板电脑、显示模组、摄像设备以及其他小型电子设备不断向轻薄化、高集成度方向发展，设备内部高速信号连接对线束的尺寸、信号传输和空间适应能力提出了更高要求。本文介绍的 I-PEX 83036-100B-01-D 属于CABLINE-UA II 32P极细同轴线束，官方型号资料显示其为32Pin、Micro-Coaxial、44AWG、L=300mm、1-1结构，而对应的线材端连接器型号为 20497-032T-30，连接器规格为32P / 0.3 mm Pitch。CABLINE-UA II采用Vertical Right Angle结构，Contact Pitch为0.3 mm，配合高度约1.27±0.1 mm，适合高密度、空间受限的内部连接场景；I-PEX官方资料同时显示，83034、83035、83036分别对应32P、44AWG Micro-Coaxial、1-1结构的100 mm、200 mm和300 mm线束，因此83036的核心区别在于其300 mm长度规格。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束的工作原理是什么？
极细同轴线束的基本工作原理，是利用每一根同轴线内部的中心导体、绝缘层、屏蔽层以及外部保护结构形成相对独立的高速信号传输通道，使电信号沿中心导体传输，同时通过外部屏蔽结构对信号进行隔离和抑制外部干扰，从而降低高速信号传输过程中受到的噪声和串扰影响。对于多通道极细同轴线束而言，32根信号通道通过连接器与设备PCB建立对应连接，信号从一端进入后经过极细同轴线传输，再由另一端连接器进入主板或其他功能模组；CABLINE-UA II本身采用EMI Shielding和Multi-point Ground多点接地设计，官方资料还提供Single及Differential Signal Integrity相关测试资料，因此其设计重点不仅是实现电气连接，还需要兼顾高速信号完整性和EMI控制。对于工程师来说，可以将极细同轴线束理解为“在极小空间内集成多个受控高速信号通道”的连接组件，而采购人员在选型时则不能只看Pin数量，还需要确认线材规格、阻抗、长度、连接器结构以及实际应用中的高速信号要求。

-------------------------------------------------------------------------------------------------------

三、83036-100B-01-D为什么适合高密度高速连接？
对于工程师而言，83036-100B-01-D的特点并不只是“线径很细”，而是极细同轴线材与0.3 mm Pitch高密度连接器共同构成完整的高速连接结构。CABLINE-UA II支持26P、32P、40P和50P配置，Micro-Coaxial Cable支持AWG42、AWG44和AWG46，官方给出的传输速度参考值为5 Gbps/lane NRZ，并列出USB 3.1 Gen 1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用；同时，该系列采用金属屏蔽和多点接地设计，有利于在高密度布线环境中控制EMI及串扰。需要注意的是，这些接口和速率属于I-PEX官方的参考应用信息，不能仅凭连接器型号或线束属于Micro-Coaxial结构，就直接推导出某一具体设备一定能够达到对应传输速率，实际性能仍需结合线材结构、线束长度、PCB走线及整机系统进行验证。对于采购人员来说，83036-100B-01-D的32P、0.3 mm Pitch、20497-032T-30、44AWG、300 mm、1-1等参数则可以作为询价、规格确认和替代开发的重要依据。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
如果需要针对 I-PEX 83036-100B-01-D进行兼容或替代开发，建议工程师首先确认原产品的基本结构，包括CABLINE-UA II系列、32P / 0.3 mm Pitch、线材端连接器20497-032T-30、44AWG Micro-Coaxial、300 mm长度以及1-1端接结构，再进一步确认Pin定义、线材阻抗、信号方向、弯折空间、屏蔽结构以及高速信号完整性要求。尤其需要注意的是，83036与同系列83034、83035的主要区别之一就是线束长度，官方资料分别对应100 mm、200 mm和300 mm，因此替代时不能只根据“CABLINE-UA II 32P”进行判断。对于采购人员，如果需要寻找国产兼容替代产品，可以直接以I-PEX 83036-100B-01-D作为目标料号，并将20497-032T-30、32P / 0.3 mm Pitch、44AWG、300 mm、1-1等参数纳入技术规格确认。我们公司可提供I-PEX 83036-100B-01-D兼容替代线束方案，可根据客户实际设备结构和使用要求进行极细同轴线束的生产制造及兼容替代开发，并针对连接器配合、线束尺寸及高速信号应用需求进行相应的样品验证。

-------------------------------------------------------------------------------------------------------

I-PEX 83036-100B-01-D的工作原理可以理解为通过多根极细同轴线建立独立的高速信号传输通道，并利用同轴结构的屏蔽特性以及CABLINE-UA II连接器的多点接地设计，在有限空间内实现高密度信号连接，同时兼顾高速信号传输和EMI控制。该产品采用32P / 0.3 mm Pitch连接结构，线材端连接器型号为20497-032T-30，对应44AWG Micro-Coaxial、300 mm、1-1结构。对于工程师而言，设计和替代时应重点关注连接器配合、Pin定义、线材结构、阻抗、长度以及信号完整性；对于采购人员，则应重点核对I-PEX 83036-100B-01-D、20497-032T-30、32P / 0.3 mm Pitch等关键规格。通过对这些参数进行完整匹配，可以更准确地开展极细同轴线束的选型、打样及兼容替代工作。
