I-PEX 83035-100B-01-D 0.3Pitch 32P连接器极细同轴线束替代品

一、83035-100B-01-D极细同轴线束产品结构与规格

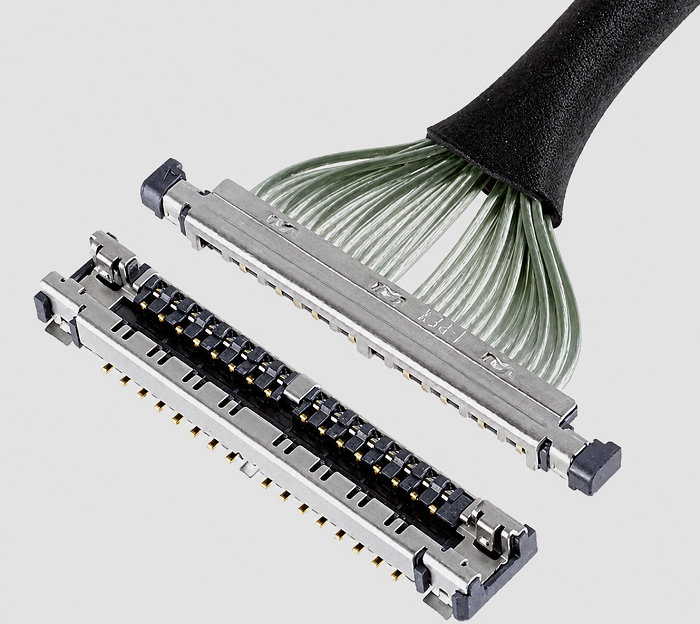

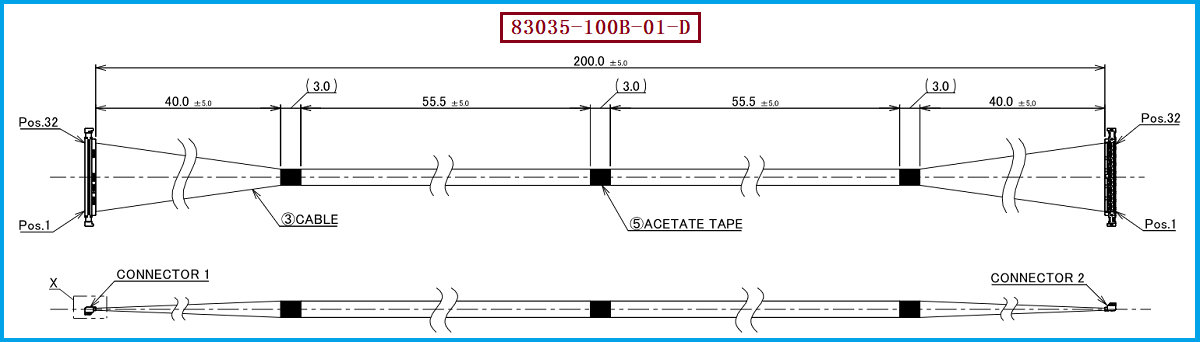

随着笔记本电脑、平板电脑、显示模组、摄像模组、可穿戴设备以及其他小型化电子设备不断压缩内部安装空间，传统线缆在高密度布线环境中的空间占用问题越来越受到工程师关注。本文介绍的 83035-100B-01-D 是CABLINE-UA II系列32P极细同轴线束产品，采用 32P / 0.3 mm Pitch 的高密度连接结构，线材端使用的连接器型号为 I-PEX 20497-032T-30。根据相关产品资料，该系列连接器采用Vertical Right Angle结构，配合高度约为1.27±0.1 mm，深度约2.9 mm，能够在有限空间内实现较高密度的信号连接；83035-100B-01-D对应32P、200 mm、1-1结构的极细同轴线束。对于工程师来说，设计此类线束时不能只关注Pin数量，还需要同步确认0.3 mm Pitch、连接器配合尺寸、线束长度、端接形式、走线方向以及设备内部的弯折和安装空间；对于采购人员，则需要准确核对产品料号、连接器型号、PIN数与间距等核心规格，避免仅按照“32P极细同轴线束”进行替代采购。

-------------------------------------------------------------------------------------------------------

二、极细同轴线支持哪些行业通用接口规范？
极细同轴线本身属于高速信号传输用线材及线束形态，并不意味着一种线材只能对应一种通信接口规范。根据CABLINE-UA II相关产品资料，该系列产品可用于 USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP、MIPI 等高速信号相关应用场景，其中资料列出的参考传输能力包括USB 3.1 Gen1 5 Gbps/lane、V-By-One HS 1.4 4 Gbps/lane、HDMI 1.3 3.4 Gbps/lane，同时还涉及eDP、MIPI等显示及高速信号应用。对于工程师而言，这些行业通用接口规范意味着极细同轴线束可以根据具体系统的高速信号架构承担相应的内部连接任务，但实际选型仍应结合信号速率、线束长度、阻抗控制、插入损耗、回波损耗、串扰以及连接器结构进行验证，不能简单将连接器型号直接等同于某一种通信协议。对于采购人员而言，在询价或替代采购时，应将具体接口应用、线束型号、连接器型号及电气性能要求一起纳入规格确认范围，从而避免出现机械尺寸能够安装，但高速信号性能无法满足设备要求的情况。需要注意的是，资料中所列USB、V-By-One HS、HDMI、eDP、MIPI等属于相关产品的参考应用信息，具体设备能否达到目标速率，还需要通过实际线束和整机系统进行验证。

-------------------------------------------------------------------------------------------------------

三、32P / 0.3 mm Pitch结构对工程设计有什么意义？
对于需要在狭小空间中布置多路高速信号的设备而言，32P / 0.3 mm Pitch能够在较小连接区域内实现较高Pin密度，这也是工程师在选择极细同轴线束时需要重点关注的结构参数。CABLINE-UA II系列采用多点接地设计，产品资料同时覆盖Micro Coax等线材形式，并针对高速信号应用提供相应的产品设计参考，因此在笔记本电脑、平板电脑、小型显示设备、摄像模组、可穿戴设备、VR/AR设备以及部分工业设备等空间受限场景中具有应用价值。对于83035-100B-01-D而言，I-PEX 20497-032T-30是其线材端使用的连接器型号，连接器为32P / 0.3 mm Pitch，工程师在进行替代设计时，应重点确认连接器配合关系、Pin定义、线束长度、线材规格以及高速信号完整性，同时结合设备内部实际走线方式评估弯折和固定结构。采购人员则可以将这些参数作为供应商技术确认和来料检验的重要依据，使采购规格从单纯的“型号匹配”进一步落实到连接器、Pin数、Pitch及线束结构等关键参数。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
如果需要对 83035-100B-01-D进行兼容或替代开发，建议工程师首先以原产品的机械接口作为基础，重点确认CABLINE-UA II系列、32P、0.3 mm Pitch、线材端连接器I-PEX 20497-032T-30、1-1端接结构以及对应线束长度，然后进一步进行线材规格、阻抗、信号完整性、EMI以及实际设备安装空间等方面的验证。由于极细同轴线束承担的不只是物理连接功能，还可能涉及USB、显示、影像等高速信号传输，因此替代产品不能只做到“连接器能插、线束能装”，还需要根据实际应用进行高速信号测试和系统验证。对于采购人员，如果希望寻找稳定的国产兼容替代供应来源，可以直接以83035-100B-01-D为目标型号提出技术需求，同时明确I-PEX 20497-032T-30、32P / 0.3 mm Pitch等关键参数，并要求供应商进行样品确认。我们公司可提供83035-100B-01-D兼容替代线束方案，作为极细同轴线束生产制造厂家，可根据客户提供的原型号、连接器规格、线束尺寸及设备使用要求进行兼容替代开发，为工程师和采购人员提供相应的极细同轴线束产品配套选择。

-------------------------------------------------------------------------------------------------------

83035-100B-01-D是一款面向高密度、小型化设备内部连接需求的32P极细同轴线束，其线材端使用20497-032T-30连接器，连接器规格为32P / 0.3 mm Pitch。从相关产品资料来看，CABLINE-UA II系列可面向USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP、MIPI等高速信号相关应用，但具体接口规范和传输性能仍需要结合实际线材、连接器、长度及整机系统进行验证。对于工程师而言，选型重点应放在机械配合、Pin定义、Pitch、线材规格、阻抗、信号完整性及EMI等综合指标；对于采购人员而言，则应重点核对I-PEX 83035-100B-01-D、I-PEX 20497-032T-30、32P / 0.3 mm Pitch等型号和规格信息。对于需要国产兼容替代的项目，我们公司可提供I-PEX 83035-100B-01-D兼容替代线束方案，帮助客户围绕实际设备需求开展极细同轴线束的兼容开发与生产制造。
我是【 3M电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。
