I-PEX 83034-100B-01-D 0.3Pitch 32P连接器极细同轴线束替代品

一、机器人关节内布线对极细同轴线束有哪些要求
机器人关节内部通常同时存在电机、减速机构、传感器以及控制电路，留给信号线束的空间比较有限，而且部分线束还需要随着关节运动经过转轴、铰链或狭窄通道，因此工程师在选型时除了关注信号传输性能，还需要考虑线束尺寸、出线方向、弯曲路径、固定方式以及运动过程中的可靠性。CABLINE-UA II系列采用0.3mm接触间距、垂直直角出线结构，插头尺寸较小，并针对穿越转轴结构进行了设计参考；I-PEX资料中还给出了外径0.29mm的极细同轴线束穿过Φ2.65mm内径转轴或软管的参考案例。由这些结构特点来看，极细同轴线束具备应用于机器人关节内部紧凑布线的工程基础，但具体到实际机器人产品，还需要根据关节运动角度、弯曲半径、运动频率、循环寿命及线束固定方式进行验证，不能仅依据连接器尺寸判断是否适用。

-------------------------------------------------------------------------------------------------------

二、I-PEX 83034-100B-01-D与20497-032T-30如何理解

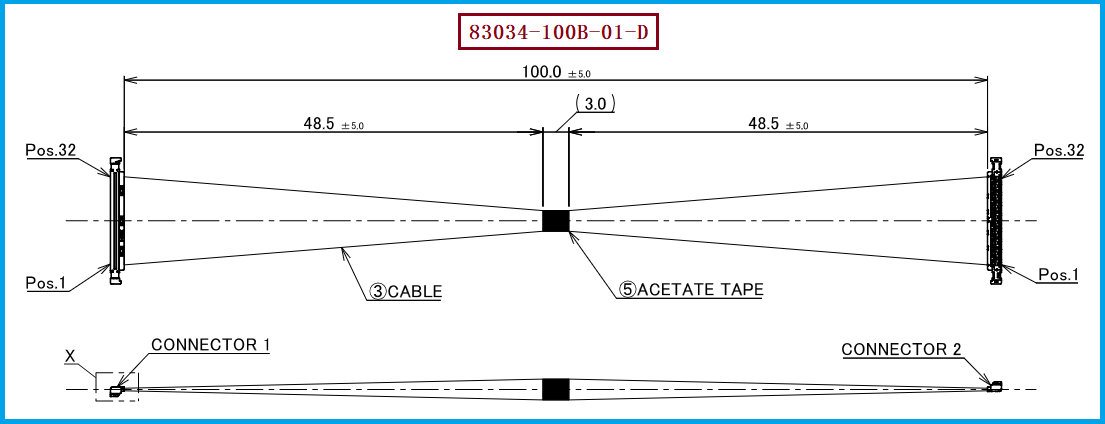

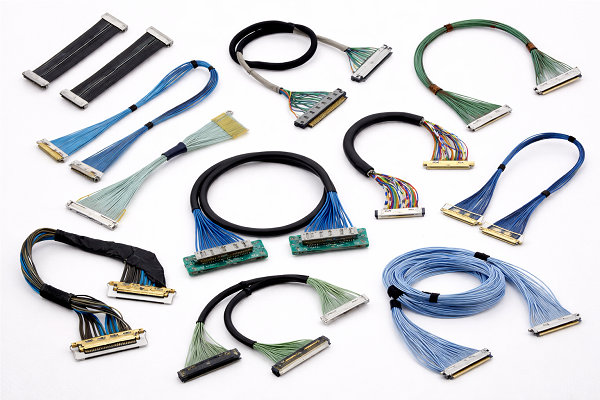

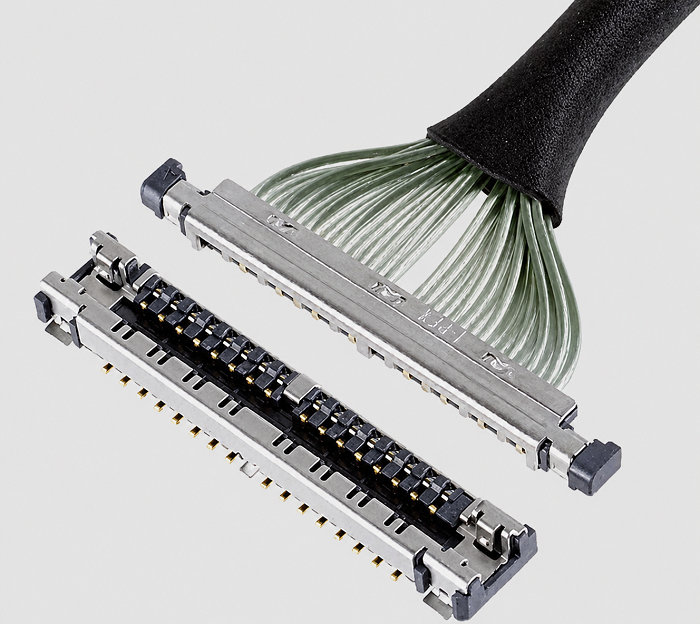

本次对应的极细同轴线束产品料号/型号为 I-PEX 83034-100B-01-D，属于CABLINE-UA II 32P、1-to-1线束，资料对应长度为100mm，采用 #44 50 OHM, BLUE 极细同轴线材。该线束配套的线材端连接器型号为 20497-032T-30，属于CABLINE-UA II 32Pin Plug Housing Assembly。I-PEX公开资料显示，CABLINE-UA II系列支持26P、32P、40P、50P规格，微同轴线材支持AWG42、AWG44、AWG46，其中AWG44对应的系列额定电流为0.19A/contact；20497-032T-30则明确对应32位置规格。因此，对于工程师进行替换设计或采购人员进行物料核对时，应将 83034-100B-01-D、20497-032T-30、#44 50 OHM, BLUE 作为相互关联的关键参数进行确认，而不能只核对32Pin这一项。
-------------------------------------------------------------------------------------------------------

三、极细同轴线用于机器人关节时应重点验证哪些性能
如果将I-PEX 83034-100B-01-D这一类极细同轴线束用于机器人关节内部，工程师需要特别关注“静态安装条件”和“动态运动条件”的差异。CABLINE-UA II系列公开资料给出的参考传输速度为5Gbps/lane NRZ，同时具有多点接地设计，并列出USB 3.1 Gen 1、V-By-One HS、HDMI、eDP及MIPI等参考标准；这些信息可以作为高速信号设计时的参考，但不能直接等同于83034-100B-01-D在机器人动态环境中的实际性能。机器人关节应用还应重点验证反复弯折、扭转、拉伸或局部受力情况下的信号稳定性，并结合实际布线路径确定线束长度和弯曲空间。如果线束需要经过旋转轴内部，则还应确认运动过程中是否存在持续摩擦、过度弯折或连接器受力等问题。对于采购人员而言，则建议按照产品料号、连接器型号、Pin数、线材规格、线长及端接形式进行逐项确认，避免出现“连接器规格相同但线材结构或线束形式不同”的替代风险。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
对于机器人、机器视觉、精密运动机构等需要在狭窄空间内传输高速信号的设备，可以将极细同轴线束作为候选连接方案进行结构评估。若项目要求采用与原型号相对应的32P、1-to-1结构，则可围绕 I-PEX 83034-100B-01-D 的产品结构进行兼容设计，并重点匹配 20497-032T-30 连接器以及 #44 50 OHM, BLUE 线材规格；同时还需要根据设备实际装配空间重新确认线长、走线路径、固定方式以及运动状态下的弯曲条件。对于需要降低采购成本、缩短交付周期或建立国产替代供应链的项目，我们公司可提供I-PEX 83034-100B-01-D兼容替代线束方案，可围绕原线束的Pin数、连接器配套、线材规格及整体结构进行匹配制造，并根据客户实际机器人关节结构对线束长度和布线要求进行针对性开发。需要特别说明的是，兼容替代并不意味着未经验证即可直接互换，正式导入前仍建议进行尺寸装配、导通、绝缘、信号完整性以及动态运动寿命等项目验证。

-------------------------------------------------------------------------------------------------------

极细同轴线具有用于机器人关节内部紧凑布线的应用潜力，但最终是否适合仍应由具体关节结构和可靠性验证结果决定。I-PEX 83034-100B-01-D属于CABLINE-UA II 32P 1-to-1极细同轴线束，配套线材端连接器型号为 20497-032T-30，对应线材规格为 #44 50 OHM, BLUE；其所属系列具备0.3mm间距、小型化结构以及适合穿越狭窄空间和转轴结构的特点，因此对于机器人内部空间紧凑、高速信号连接以及需要经过特殊结构区域的布线设计具有参考价值。对于工程师而言，应重点验证动态弯折、扭转、运动寿命和信号完整性；对于采购人员而言，则应重点核对料号、连接器、Pin数、线材规格及线束结构。对于存在国产兼容替代需求的项目，我们公司可围绕 I-PEX 83034-100B-01-D 提供相应的极细同轴线束兼容替代制造服务。
我是【 3M电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。
