I-PEX 82896-100B-02-D 0.3Pitch 32P连接器极细同轴线束替代品

一、8K传输对内部线束提出了更高要求
随着8K显示、超高清摄像、专业影像、VR/AR及高分辨率视觉设备的发展，设备内部需要处理的数据量不断增加，高速信号传输对线束的信号完整性、抗干扰能力、布线空间和连接可靠性提出了更高要求。对于工程师而言，8K项目并不是简单地把接口速率提高，而是要从信号源、连接器、线缆、PCB以及整机结构进行整体考虑。I-PEX CABLINE-UA II采用0.3mm Pitch、Vertical Right Angle结构，支持26P、32P、40P和50P配置，并提供Micro-Coaxial Cable方案；官方资料给出的参考传输能力为5 Gbps/lane NRZ，同时列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。 因此，在8K相关设备的高速内部连接设计中，极细同轴线束的价值并不是简单追求“线越细越好”，而是在有限空间内兼顾高速信号传输、阻抗控制、EMI控制以及机械布局要求，为整机高速数据链路提供更加适合的连接方案。

-------------------------------------------------------------------------------------------------------

二、I-PEX 82896-100B-02-D：32P、44AWG、300mm的高密度极细同轴线束方案

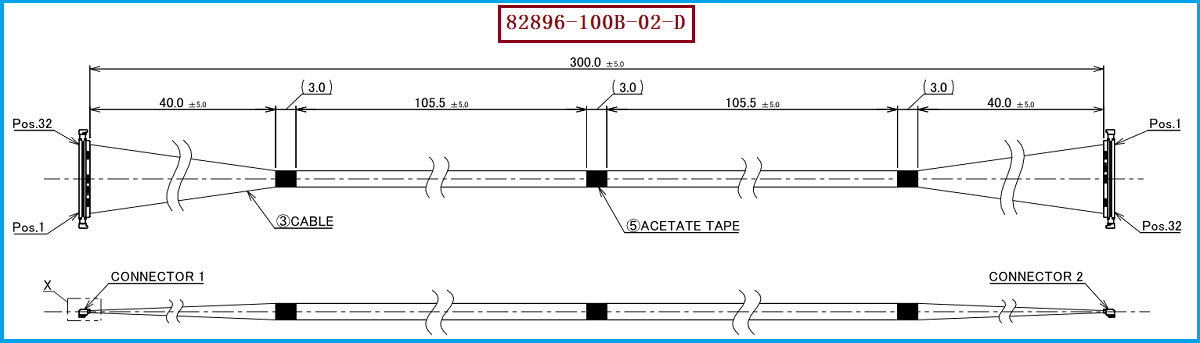

本次推荐的产品型号为 I-PEX 82896-100B-02-D，属于I-PEX CABLINE-UA II 32P极细同轴线束，采用44AWG Micro-Coaxial极细同轴线、300mm长度、1-N线序。与该线束配套使用的线材端连接器型号为 20497-032T-30，对应32Pin CABLINE-UA II Plug Housing；该连接器可适配本方案所采用的**#44 50 OHM、BLUE**极细同轴线材。I-PEX官方型号资料同样明确列出了82896-100B-02-D为“32pin micro-coaxial 44AWG L=300mm 1-N”标准样品线束，而20497-032T-30属于CABLINE-UA II 32Pin Plug Housing。 对工程师来说，32P、0.3mm Pitch和44AWG组合能够在较小安装空间内实现高密度信号连接；对采购人员来说，则意味着选型时不能只看“32P”和“300mm”这些表面参数，还应同时核对连接器型号、线材规格、阻抗、线序及整体结构。我们公司作为极细同轴线束生产制造商，可提供 I-PEX 82896-100B-02-D兼容替代线束方案，可根据客户实际设备的连接器、线材、长度、端位及装配要求进行匹配开发，为原有I-PEX方案提供国产化、兼容化的线束选择。

-------------------------------------------------------------------------------------------------------

三、8K项目为什么特别需要关注极细同轴线束的信号完整性？

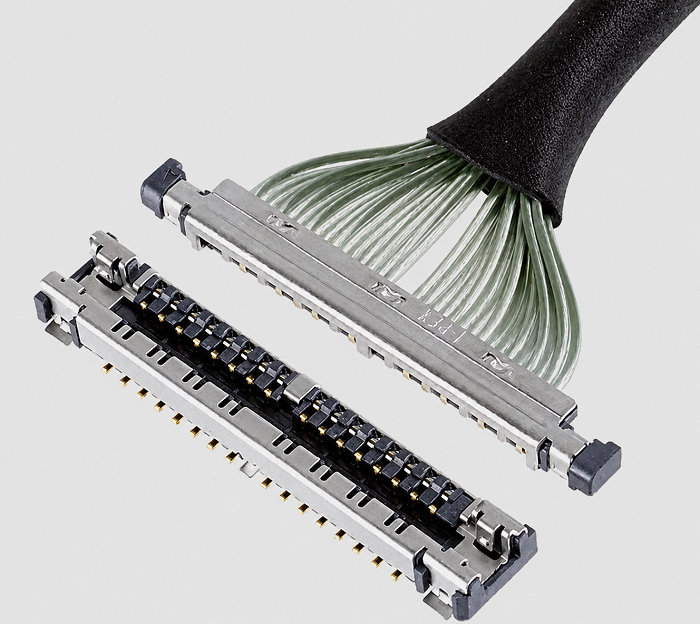

对于8K显示和高速影像设备而言，真正需要关注的是整条高速链路能否稳定传输，而不是单独看某一个连接器或某一根线。极细同轴结构通过中心导体、绝缘层及屏蔽结构形成相对完整的高速信号传输路径，在高密度布线环境下能够更好地兼顾信号隔离和空间利用；而CABLINE-UA II本身采用屏蔽及多点接地设计，官方资料明确将其定位为适用于高速信号和空间受限场景的连接器，并给出了5 Gbps/lane NRZ的参考传输能力。 对8K项目的工程师而言，实际应用仍应结合具体接口标准、传输距离、线材结构、差分阻抗、插损、回损、串扰以及PCB布局进行SI验证，因此不能简单理解为“使用极细同轴线束就一定能够实现8K”。但从高速链路设计逻辑来看，当设备同时存在高带宽、窄空间、多通道、EMI控制以及轻薄化等要求时，极细同轴线束能够提供更符合这类设计需求的连接路径。尤其是CABLINE-UA II采用0.3mm Pitch和小型化Plug结构，官方资料还展示了其用于穿过转轴等狭窄结构的应用方式，这对于笔记本、折叠设备、显示模组及小型高速影像设备具有实际设计价值。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议

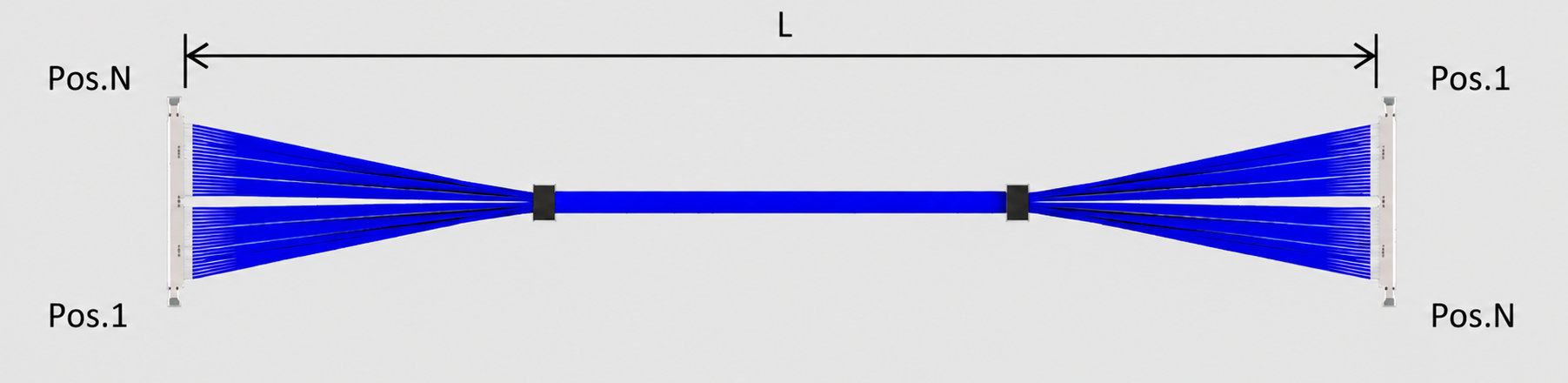

如果工程师或采购人员正在寻找 I-PEX 82896-100B-02-D 的兼容或替代产品，建议首先确认CABLINE-UA II系列、32P、0.3mm Pitch、44AWG Micro-Coaxial、#44 50 OHM BLUE线材、300mm长度及1-N线序等核心条件，再进一步确认线材端连接器 20497-032T-30、两端端位定义、出线方向、线束成型尺寸以及实际装机空间。I-PEX官方也明确提示，Harness料号与对应的线束规格相关，若线束规格发生变化，料号也需要相应更新，因此替代开发不能只按照一个原厂料号进行外观复制，而应按照实际应用规格进行逐项匹配。 对采购人员而言，可以将原厂料号作为寻找替代供应商的基础信息，同时要求供应商提供对应的样品进行尺寸、装配、导通及高速信号测试；对于工程师而言，则建议进一步验证阻抗、插损、回损、串扰和实际高速接口性能。我们公司专注于极细同轴线束的生产制造，可围绕 I-PEX 82896-100B-02-D 提供兼容替代线束方案，在满足连接器及线材匹配的基础上，根据客户项目需求进行长度、线序、端位和线束结构的定制开发，为8K显示、高速影像及高密度电子设备提供极细同轴线束配套选择。

-------------------------------------------------------------------------------------------------------

从8K显示和高速影像设备的发展趋势来看，设备内部高速信号连接正在同时面对更高带宽、更小空间、更严格EMI控制以及更高密度布线等要求。I-PEX CABLINE-UA II以0.3mm Pitch、小型化结构及Micro-Coaxial线材方案满足这类高密度连接需求，而 I-PEX 82896-100B-02-D 作为32P、44AWG、300mm、1-N的极细同轴线束方案，可作为相关高速设备内部连接设计的重要参考。对于正在进行国产化、供应链优化或原厂线束替代的工程师和采购人员而言，真正可靠的替代方案应建立在连接器、AWG、阻抗、Pin数、长度、线序、机械尺寸和高速信号性能等参数综合匹配的基础上。我们公司可提供 I-PEX 82896-100B-02-D兼容替代极细同轴线束方案，为客户提供从规格匹配、样品开发到批量生产的极细同轴线束制造支持。
