I-PEX 82148-100B-02-D 0.3Pitch 32P连接器极细同轴线束替代品

一、设备内部空间越来越小，什么时候应该考虑极细同轴线？
对于工程师来说，判断系统是否需要使用极细同轴线，首先可以从空间、信号和通道数量三个方面考虑。如果设备内部空间有限，同时又需要进行多路高速信号传输，传统尺寸较大的线缆往往会占用更多布线空间，此时Micro-Coaxial极细同轴线束就具有明显的应用价值。
CABLINE-UA II采用0.3mm Contact Pitch、Vertical Right Angle结构，支持26P、32P、40P、50P等多种Pin数，并针对空间受限的小型电子设备进行设计。I-PEX资料还给出了0.29mm外径Micro-Coax线配合26P线束穿过Φ2.65mm内径转轴或软管的应用示例。 
对于工程师而言，如果你的产品存在转轴区域走线、显示模组内部布线、小型摄像模组连接或高密度信号连接等需求，就应该把极细同轴线纳入方案评估范围。尤其当PCB空间、机构空间和线缆弯折空间都比较紧张时，线束的外径和连接器占用空间往往会直接影响整机结构设计。

-------------------------------------------------------------------------------------------------------

二、如何判断你的系统是否需要用极细同轴线？
判断是否需要极细同轴线，并不只是看“线缆够不够细”，而是要看系统是否同时存在高速信号、高密度连接以及有限布线空间。如果系统需要传输高速显示、影像或数据，同时又要求多个信号通道集中布置，那么极细同轴线束可以成为值得评估的连接方案。

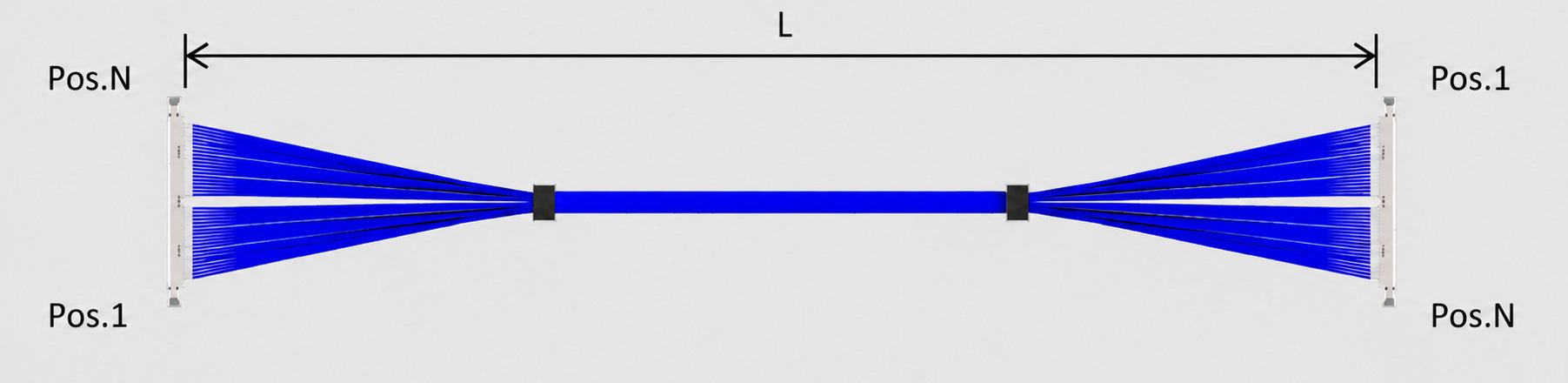

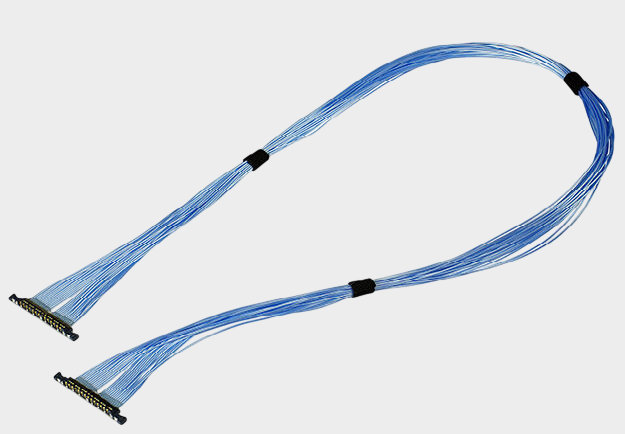

以本次产品为例，I-PEX 82148-100B-02-D属于CABLINE-UA II 32P标准线束，长度为200mm，采用44AWG、50Ω、BLUE Micro-Coaxial Cable，结构为1-N。I-PEX官方标准线束资料也将82148-100B-02-D列为32Pin、44AWG、L=200mm、1-N产品。 
因此，如果你的系统需要约200mm级的高密度信号连接，并且需要32路信号通道，同时对线缆尺寸、信号传输以及设备内部空间有要求，那么类似82148-100B-02-D这样的极细同轴线束就值得重点评估。需要注意的是，I-PEX资料中的传输速率属于参考应用数据，实际系统性能仍需要结合具体线材、长度、PCB和信号完整性设计进行验证。 

-------------------------------------------------------------------------------------------------------

三、I-PEX 82148-100B-02-D产品特点与工程应用价值

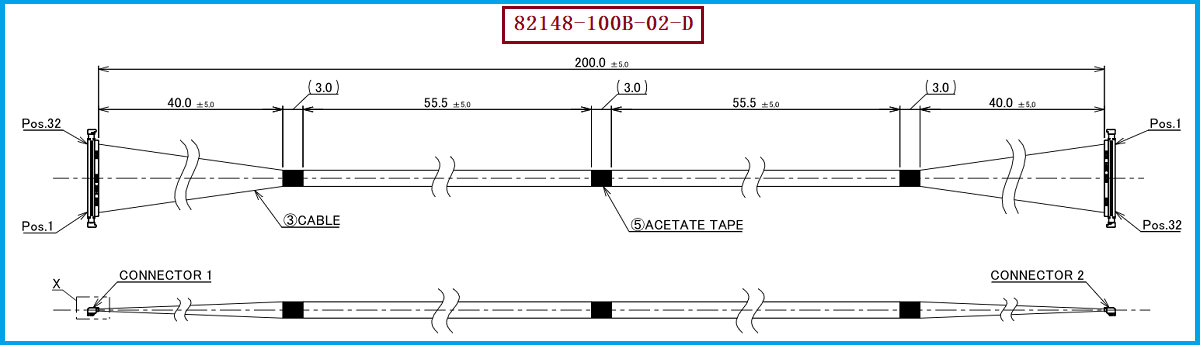

从具体产品规格来看，I-PEX 82148-100B-02-D采用CABLINE-UA II 32P结构，整体长度为200.0±5.0mm，线材采用Micro-Coaxial Cable AWG #44、50 OHM、BLUE。线材端使用的连接器Housing Ass'y型号为20497-032T-30，配合CABLINE-UA II 32P连接结构使用。
对于工程师来说，这款产品的重点并不是单一参数，而是“32P高密度连接+44AWG极细同轴线+50Ω阻抗+紧凑型连接器”形成的整体方案。CABLINE-UA II系列采用0.3mm间距，连接器配合高度约1.27±0.1mm，并支持AWG42、AWG44、AWG46 Micro-Coaxial Cable。 
从应用角度看，这类方案比较适合空间受限、需要多路高速信号连接的设备。对于采购人员而言，进行替代采购时不能只核对“32P”或者“200mm”两个参数，还需要同步确认连接器型号、线材AWG、阻抗、结构方向、端接方式以及脚位对应关系，避免出现外观相似但实际无法直接替换的情况。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
如果项目需要寻找I-PEX 82148-100B-02-D兼容替代线束，建议工程和采购人员优先按照原型号建立参数基准。核心匹配项目应包括32P、200mm、1-N结构、44AWG、50Ω Micro-Coaxial Cable、BLUE线材以及20497-032T-30连接器。其中，原图纸还明确规定了Connector 1与Connector 2之间的Pin Assignment，因此替代开发时不能只看连接器外形。 
对于供应商评估，应进一步确认线束端部Bonding、UV Glue、Metal Cover、Acetate Tape以及整体尺寸控制等细节。原图纸还规定了AC 100V耐压、2.0mA MAX.漏电流、DC 100V条件下50MΩ MIN.绝缘电阻，以及线束80℃ MAX.工作温度等要求，这些都可以作为替代产品进行工程验证时的重要参考。 
**我们公司可提供：I-PEX 82148-100B-02-D兼容替代线束方案。**针对使用CABLINE-UA II系列极细同轴线束的客户，可根据原产品的Pin数、线材规格、阻抗、长度、连接器及端部结构进行对应开发，为工程师提供样品验证及替代方案，为采购人员提供新的供应链选择。

-------------------------------------------------------------------------------------------------------

极细同轴线并不是所有系统都必须使用，但当产品同时面临内部空间紧凑、多路信号集中、高速信号传输以及线束尺寸受限等要求时，就值得重点考虑。通过连接器、线材规格和整体结构的合理匹配，可以在有限空间内实现高密度信号连接。
I-PEX 82148-100B-02-D作为CABLINE-UA II 32P、200mm、44AWG、50Ω Micro-Coaxial 线束方案，可作为相关设备进行极细同轴线束选型和兼容替代开发时的重要参考。对于需要降低单一供应来源依赖、寻找兼容替代方案的客户，我们公司可提供相应的I-PEX 82148-100B-02-D兼容替代极细同轴线束方案。
我是【 3M电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
