I-PEX 83042-100B-01-D 0.4Pitch 50P连接器极细同轴线束替代品

一、AR眼镜图像模组为什么需要极细同轴线束？
AR眼镜需要在轻量化镜架内部集成摄像头、图像处理电路、显示模组及多种传感器，内部空间有限，却需要满足图像数据高速传输、信号稳定和结构紧凑等要求。极细同轴线束采用中心导体、绝缘层、金属屏蔽层和外护套构成的同轴结构，有助于控制信号阻抗并降低外部电磁干扰对高速信号的影响，同时便于在狭窄空间内进行布线。因此，在AR眼镜图像模组及相关高速影像设备的连接设计中，极细同轴线束具有较高的应用价值。需要说明的是，实际选型仍应根据图像传感器接口、信号速率、线缆长度及系统设计要求确定，不能认为所有AR眼镜都必须采用同一种线束。

-------------------------------------------------------------------------------------------------------

二、I-PEX 83042-100B-01-D 极细同轴线束的产品特点

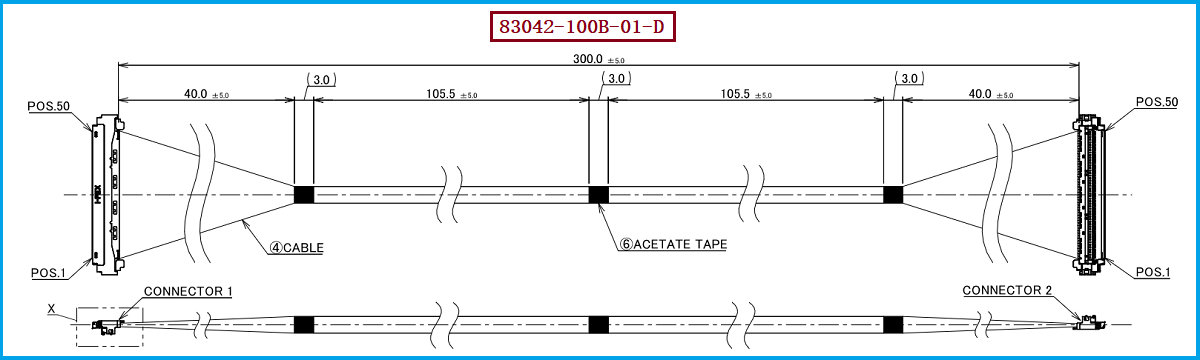

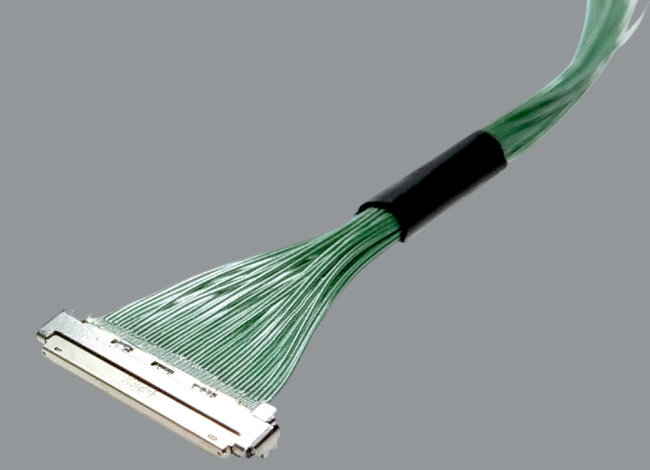

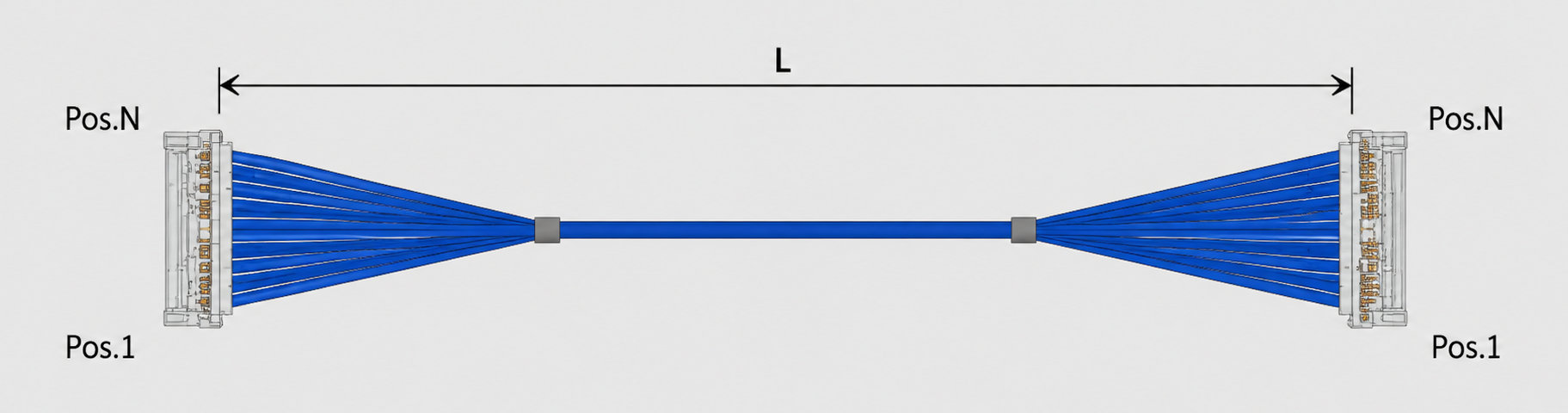

I-PEX 83042-100B-01-D 是 CABLINE-UM 系列 50P 极细同轴线束，线束长度为300mm，采用1对1线位定义，线材端配套连接器型号为20878-050T-01。该系列连接器采用0.4mm触点间距及直角出线结构，系列配合高度为2.2±0.15mm，并具有全屏蔽设计和机械锁扣结构，有利于满足高密度安装、信号屏蔽和连接保持方面的设计需求。对于AR眼镜图像模组、微型摄像设备及其他空间受限的电子产品，工程师应重点核对连接器安装空间、线束走向、弯曲要求、信号定义及实际传输性能，确保线束能够与设备内部结构和电路设计相匹配。

-------------------------------------------------------------------------------------------------------

三、工程师与采购人员如何评估线束兼容性？
工程师在评估I-PEX 83042-100B-01-D时，应重点检查50P触点配置、20878-050T-01线材端连接器、300mm线束长度及1对1线位定义，并结合目标信号的阻抗、插入损耗、回波损耗、串扰和电磁兼容要求开展验证。采购人员则可从连接器配套、线材规格、加工工艺、交付一致性和批量供货能力等方面评估替代产品，避免只依据外观或料号相似就直接替换。我们公司可提供：I-PEX 83042-100B-01-D 兼容替代线束方案，可根据客户提供的图纸、样品及实际应用要求，围绕连接器型号20878-050T-01、1对1线位定义和300mm线束长度进行匹配开发，并对关键尺寸、接线关系及电气性能进行验证，为AR眼镜图像模组和其他高速电子设备提供极细同轴线束替代选择。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
对于计划采用或替代I-PEX 83042-100B-01-D的项目，建议优先确认设备端配套连接器、50P触点排列、线位定义、线缆长度及安装方向，并进一步明确目标信号协议、特性阻抗、屏蔽接地方式和工作环境。如果产品用于AR眼镜图像模组，还应结合镜腿内部空间、铰链活动区域、动态弯折需求和整机轻量化要求评估线束布置与耐久性。我们公司可依据项目需求提供兼容替代线束的设计与制造服务，帮助工程师降低重新设计接口的工作量，并协助采购人员评估替代可行性。最终兼容性应以实际样品测试、装配验证和双方确认的技术规格为准。

-------------------------------------------------------------------------------------------------------

I-PEX 83042-100B-01-D 极细同轴线束采用CABLINE-UM 50P连接器配置、300mm线束长度及1对1线位定义，配套线材端连接器型号为20878-050T-01。其高密度连接结构、屏蔽设计和微型化布线特点，为AR眼镜图像模组及其他高速影像设备的内部互连提供了参考。面向工程师和采购人员，我们公司可提供I-PEX 83042-100B-01-D兼容替代线束方案，并根据实际项目要求开展规格核对、样品开发和性能验证，帮助客户在确保接口匹配与产品可靠性的前提下，拓展极细同轴线束的供应与选型空间。
我是【 3M电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。
