I-PEX 82861-100B-02-D 0.4Pitch 20P连接器极细同轴线束替代品

一、产品介绍：I-PEX 82861-100B-02-D 极细同轴线束的结构与应用特点

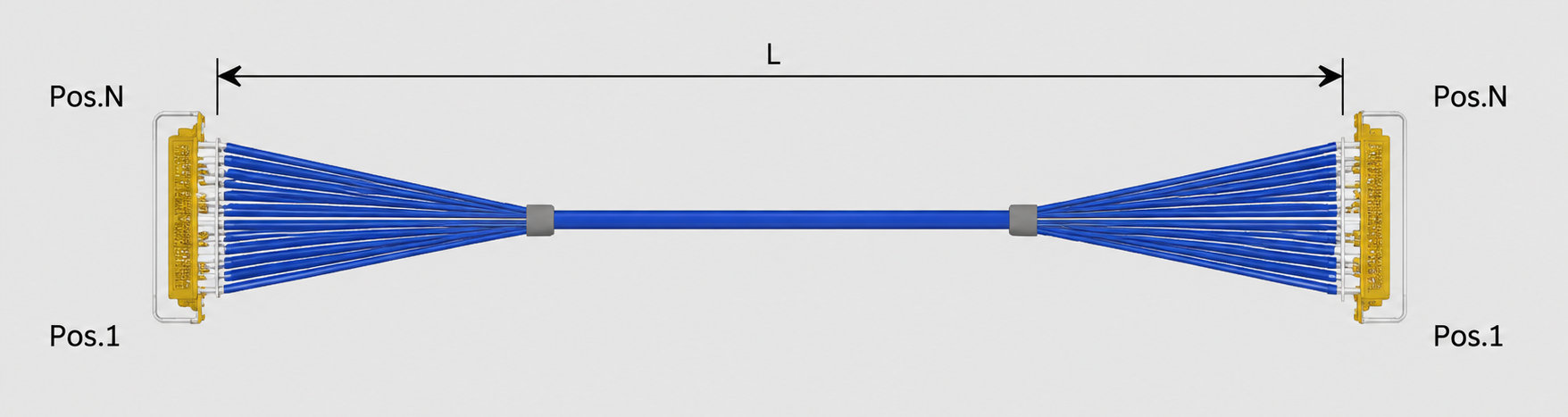

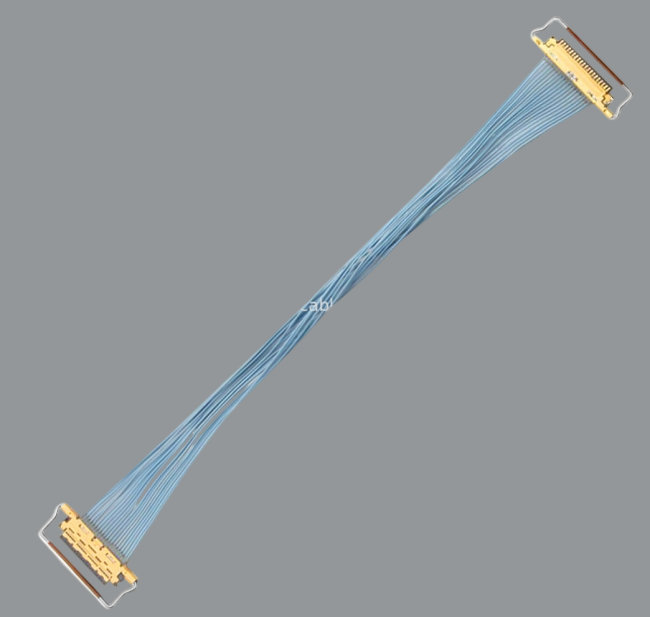

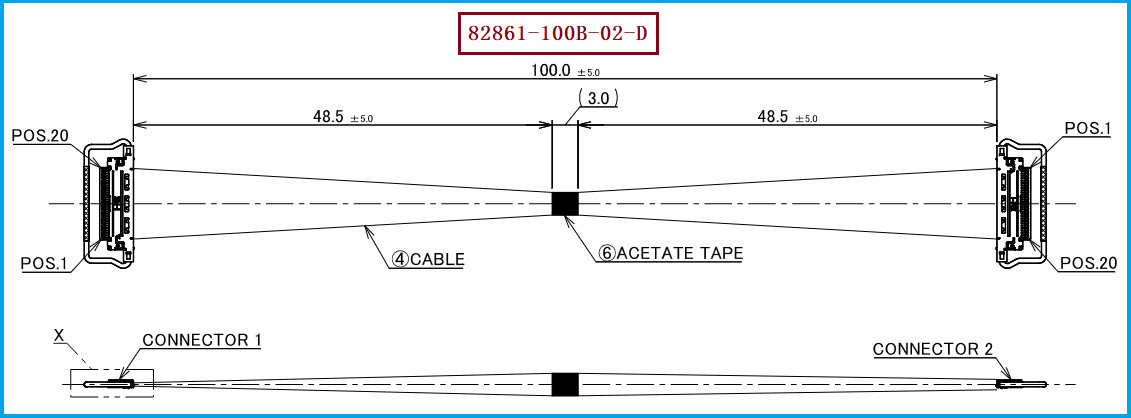

I-PEX 82861-100B-02-D 是一款 CABLINE-CA 系列 20Pin 极细同轴线束，参考产品规格包括100mm线长、40AWG线材及50Ω标称特性阻抗，线材端连接器型号为 20634-120T-02，线位定义为 1对N。极细同轴线束具有线径细、布线灵活、适用于紧凑型设备内部连接等特点，可用于对空间布局和信号传输有一定要求的电子设备。对于工程师来说，选择线束时不仅要确认连接器的机械尺寸和插合方式，还需要核对线缆规格、线长、线序及电气性能，确保线束与设备设计相匹配。对于采购人员来说，明确产品完整料号、连接器型号和线位定义，有助于减少选型错误、物料混淆及后续装配风险。我们公司专注于极细同轴线束的生产制造，可依据客户提供的图纸、样品和技术要求，评估目标产品的兼容替代制造方案。我们公司可提供 I-PEX 82861-100B-02-D 兼容替代线束方案，为客户在产品开发、物料采购和供应链管理方面提供更多选择。

-------------------------------------------------------------------------------------------------------

二、技术知识：极细同轴线束中的阻抗匹配为什么那么重要？
阻抗匹配是高速信号传输中的关键技术因素之一。I-PEX 82861-100B-02-D 对应的线缆参考规格为50Ω标称特性阻抗，设计和选用替代线束时，需要关注线缆、连接器及设备接口之间的阻抗连续性。当高速信号经过阻抗发生变化的位置时，部分信号可能产生反射，导致波形出现振铃、过冲或失真，影响信号完整性；在对传输质量要求较高的应用中，还可能压缩系统的信号裕量，增加通信不稳定的风险。对于工程师而言，阻抗匹配并不只是线缆本身的参数，还与连接器过渡结构、线缆端接工艺、屏蔽层连续性、接地设计及整体布线有关。因此，在设计和验证过程中，应结合实际工作频率、信号特征及设备接口要求，评估线束的阻抗连续性，并根据项目需要进行相关电气测试。对于采购人员而言，评估兼容替代产品时，不能只比较外观、针数和线长，还应确认线缆的标称阻抗、结构及端接质量是否符合项目要求。需要注意的是，50Ω标称特性阻抗并不意味着线束在所有频率和使用条件下都能自动实现理想匹配，最终性能仍需结合具体系统和测试结果判断。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在选择 I-PEX 82861-100B-02-D 或评估兼容替代线束时，建议工程师与采购人员共同核对关键参数。首先，应确认线材端连接器型号为 20634-120T-02，并核实20Pin连接结构、插合方向、机械尺寸以及设备端接口的匹配情况。其次，应确认线缆参考规格为40AWG、50Ω，目标长度为100mm，线位定义为1对N，避免因线序、线长或线材规格不一致而影响安装和使用。再次，对于高速信号应用，应关注线缆与连接器之间的阻抗连续性、屏蔽结构、端接工艺及实际信号传输表现，必要时根据系统要求进行电气性能验证。采购人员在询价和导入替代产品时，建议提供目标料号、产品图纸、连接器型号、线缆规格、长度、线位定义及使用环境等信息，便于供应商准确评估制造要求。我们公司可根据客户的图纸、样品和具体应用需求，开展极细同轴线束的兼容替代制造，并配合进行尺寸、导通、绝缘及项目所需的其他性能验证。我们公司可提供 I-PEX 82861-100B-02-D 兼容替代线束方案，帮助客户在确保接口适配和技术要求得到验证的前提下，拓展线束采购与供应选择。具体兼容性应以产品资料核对、样品确认及实际测试结果为准。

-------------------------------------------------------------------------------------------------------

四、产品制造与质量验证：从连接器端接到信号性能
极细同轴线束的可靠性不仅取决于材料和连接器选型，也与制造工艺及质量控制密切相关。对于20Pin、40AWG的微型同轴线束而言，线材处理、芯线连接、屏蔽层处理、连接器端接和整体装配都需要按照相应工艺要求执行。若端接过程控制不当，可能造成接触不良、屏蔽连续性下降或局部阻抗不连续，进而影响产品的电气性能。因此，工程师在导入替代产品时，应根据实际项目要求确定需要验证的项目；采购人员则可以关注供应商的制程控制、检验规范、样品确认流程及批次一致性。对于 I-PEX 82861-100B-02-D 的兼容替代方案，建议先完成图纸和关键参数核对，再通过样品测试确认连接器配合、线序、长度及相关电气性能，之后再依据项目要求推进批量制造。我们公司可围绕客户指定的产品规格开展极细同轴线束制造与适配评估，协助客户将产品结构要求、连接要求和性能验证要求落实到实际生产过程中，为设备研发、产品导入和后续采购提供配套支持。

-------------------------------------------------------------------------------------------------------

I-PEX 82861-100B-02-D 极细同轴线束的选型重点，不仅是确认20Pin连接结构、20634-120T-02线材端连接器、40AWG线材、50Ω标称特性阻抗、100mm长度及1对N线位定义，还应关注线缆与连接器之间的阻抗连续性和实际信号传输表现。阻抗匹配关系到信号反射、波形质量及系统稳定性，是工程师评估高速连接方案时不可忽视的技术因素；对于采购人员而言，完整核对产品料号、关键规格、制造质量和验证要求，则有助于降低选型与替代导入风险。我们公司专注于极细同轴线束生产制造，可提供 I-PEX 82861-100B-02-D 兼容替代线束方案，并根据客户图纸、样品和项目要求开展规格确认、样品开发及相关验证。通过兼顾产品结构、阻抗匹配、连接可靠性与质量控制，可为客户提供更灵活的极细同轴线束配套选择，支持电子设备内部连接设计与供应链管理。
我是【 3M电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。
