I-PEX 81786-100B-02-D 0.4Pitch 20P连接器极细同轴线束替代品

一、I-PEX 81786-100B-02-D 极细同轴线束的产品特点与连接结构

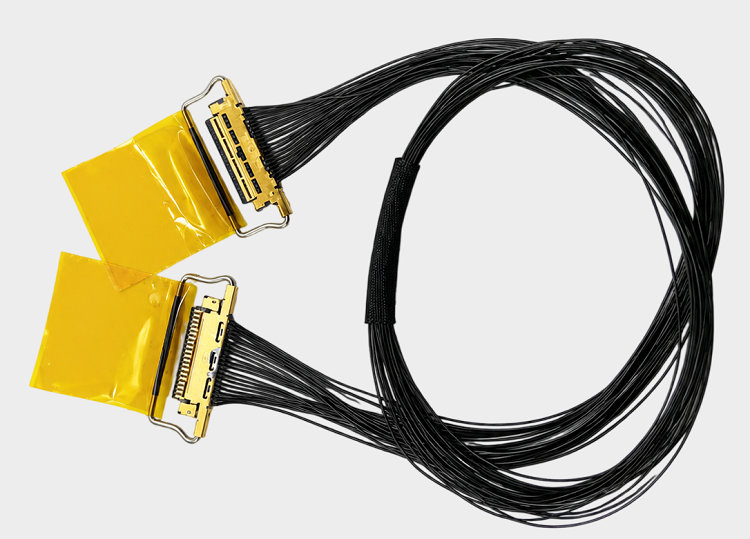

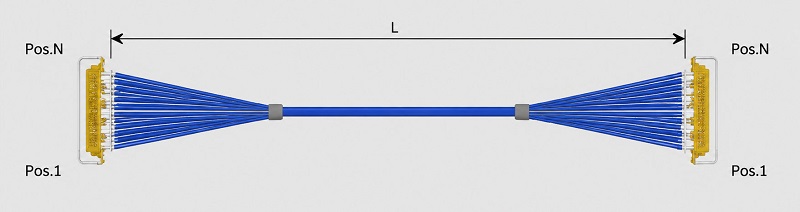

I-PEX CABLINE-CA 81786-100B-02-D 是一款20 Pin极细同轴线束组件，采用40 AWG极细同轴线，标称线长为200 mm，属于1-N连接配置，适用于空间紧凑的电子设备内部信号连接。该型号线束配套使用的线材端连接器型号为20634-120T-02，连接器为20P规格，触点间距为0.4 mm。CABLINE-CA系列采用水平对插结构，插合高度为1.0 ± 0.1 mm，并配有机械锁扣设计，能够兼顾紧凑布局与连接可靠性。对于工程师而言，选用这类线束时，不仅需要关注针数、线长和连接器型号，还应核对设备端接口、触点定义、分支走向及装配空间，确保线束与整机结构相匹配。

-------------------------------------------------------------------------------------------------------

二、极细同轴线能传输什么信号？高速显示、图像与数据传输解析
极细同轴线能传输什么信号，是工程师进行线束选型时经常关注的问题。极细同轴线可用于高速数字信号、图像数据、显示信号以及射频等信号传输，具体适用范围取决于线缆阻抗、频率特性、屏蔽结构、连接器性能和系统设计。在高速电子设备中，极细同轴线束可用于摄像头模组与主板之间的图像数据连接、显示模组内部的高速信号传输，以及设备内部的高带宽数据互连。I-PEX CABLINE-CA系列官方资料将其定位于最高32 Gbps/Lane的高速传输应用，并列出USB4、DisplayPort、HDMI、eDP及MIPI等相关接口作为应用参考，但这并不意味着81786-100B-02-D在所有接口和设备中都能直接达到相应速率。实际应用还需要根据接口协议、信号分配、线缆阻抗、传输距离及信号完整性测试结果进行确认。对于工程师来说，正确理解极细同轴线的信号传输能力，有助于在小型化、高速化设计中兼顾传输性能与空间利用率。

-------------------------------------------------------------------------------------------------------

三、20P / 0.4 mm连接器设计对设备选型有什么影响？
I-PEX 81786-100B-02-D配套的20634-120T-02为20P线材端连接器主体，连接器触点间距为0.4 mm，适合高密度内部连接设计。较小的触点间距有利于减少接口占用空间，为主板、摄像头模组和显示设备内部布线留出更多布局余量。不过，0.4 mm间距也意味着连接器插合、线束端接和装配定位需要更精细的工艺控制。采购人员在询价和批量采购时，应确认完整线束料号、连接器版本、线缆规格、长度、分支结构及交付要求，避免将单独连接器主体与完整线束组件混为一谈。对于高速信号应用，还应要求供应商根据实际设计需求提供导通、绝缘、端接可靠性及必要的信号完整性验证资料，降低因接口不匹配、线序错误或加工偏差造成的项目风险。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
针对I-PEX 81786-100B-02-D的兼容替代开发，建议以原始产品图纸和实际装配需求为基础，优先核对20634-120T-02线材端连接器、20P触点布局、0.4 mm间距、40 AWG线缆、200 mm长度及1-N连接结构，并进一步确认目标设备所需的信号定义、阻抗要求、屏蔽接地方式和分支尺寸。若设备传输的是高速图像或显示信号，还应结合具体协议和传输速率验证插入损耗、回波损耗、串扰及整体信号完整性，不能只凭针数相同或外观相似判断兼容。我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品图纸、样品和设备接口要求，评估并开发I-PEX 81786-100B-02-D兼容替代线束方案，为工程研发、样品验证、供应链备选及后续批量采购提供支持。具体替代可行性需经过连接器匹配、结构尺寸核对和必要的性能测试后确认。

-------------------------------------------------------------------------------------------------------

I-PEX 81786-100B-02-D是一款采用20P、0.4 mm间距连接器及40 AWG极细同轴线的200 mm线束组件，其应用价值在于为紧凑型电子设备提供多通道内部信号连接。极细同轴线能够服务于高速数字、显示、图像及射频等不同信号传输需求，但实际性能取决于线缆结构、阻抗匹配、连接器端接和整机设计。对于工程师，选型重点在于接口定义、信号完整性与空间布局；对于采购人员，则应重视料号准确性、规格一致性、质量验证和供应保障。通过明确技术要求并开展必要的兼容性测试，可以更有针对性地评估替代线束，满足电子设备持续升级中的高速传输、小型化与可靠连接需求。
