I-PEX 82862-100B-02-D 0.4Pitch 20P连接器极细同轴线束替代品

一、产品介绍：82862-100B-02-D 20P极细同轴线束的结构特点

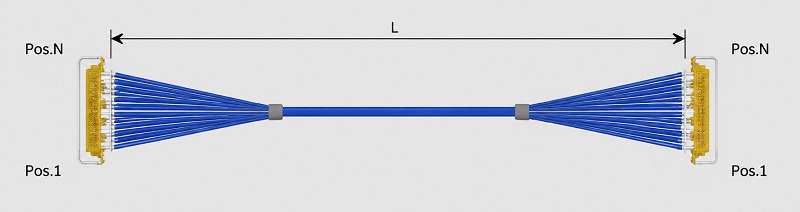

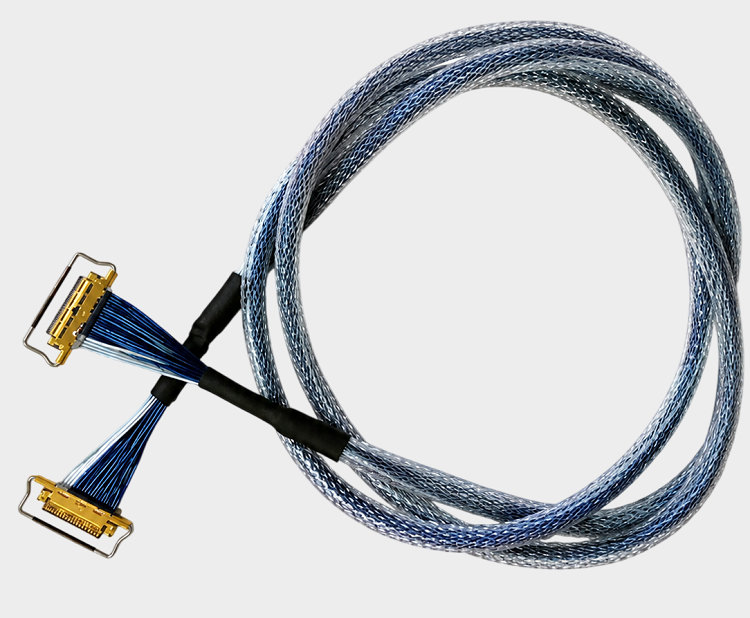

I-PEX CABLINE-CA 系列极细同轴线束面向高密度、小型化及高速信号连接需求，采用0.4 mm触点间距的微型连接器结构，可用于精密电子设备内部的信号传输。本文介绍的线束产品料号为 I-PEX 82862-100B-02-D，对应20P、AWG 40极细同轴线、300 mm长度及1-N连接配置，线材端配套连接器型号为 20634-120T-02，PIN数与间距为 20P / 0.4 mm。该类线束可应用于显示模组、摄像模组及其他对内部空间和信号连接有要求的电子设备。对于工程师而言，选型时需要关注线束长度、端接关系、连接器配合尺寸及信号完整性；对于采购人员而言，则应同时核对产品料号、连接器型号、线规和加工要求，避免因型号相近而产生错料或装配不匹配。

-------------------------------------------------------------------------------------------------------

二、技术知识：极细同轴线芯线导体为什么要镀银？
极细同轴线的芯线导体采用镀银工艺，主要是为了利用银良好的导电性能，并在适当的导体结构和高频设计条件下改善电流传输特性。随着信号频率升高，电流分布会受到趋肤效应影响，更多电流集中在导体表面附近，因此导体表面材料及其状态可能影响高频电阻和传输损耗。银具有较高的导电率，在铜导体表面采用合适的镀银层，有助于兼顾导电性能与高频应用需求。不过，镀银并不意味着线束一定具备更高的数据速率，也不能单独决定传输损耗；实际性能还与导体直径、镀层厚度与均匀性、绝缘材料、同轴结构、屏蔽层、特性阻抗及端接工艺有关。对于工程师，应结合目标信号频率、阻抗要求和实际测试结果评估导体结构；对于采购人员，则应确认供应商提供的线材规格和镀层要求是否符合项目技术文件，不宜仅以“镀银线”作为判断线材品质的唯一标准。

-------------------------------------------------------------------------------------------------------

三、制造与质量控制：兼顾微型端接、信号稳定性与批量一致性
20P、0.4 mm间距的微型连接器对端接精度、焊接质量和组装过程提出了较高要求。针对 I-PEX 82862-100B-02-D 这类极细同轴线束，替代制造时需要重点控制芯线剥离长度、导体与端子的连接质量、屏蔽层处理、线缆排列、分支端接关系及整体尺寸一致性，同时根据设备实际使用条件评估弯曲路径和固定方式。高速信号应用还应结合目标系统要求，对阻抗匹配、插入损耗、回波损耗、串扰及电气连续性进行适当验证。我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品资料、接口定义及应用要求开展兼容替代开发，我们公司可提供：I-PEX 82862-100B-02-D 兼容替代线束方案，帮助工程师评估连接器配套、线材规格与装配适配性，并为采购人员提供替代选型和批量供货评估依据。具体材料、性能及检验项目以双方确认的技术规格和验证结果为准。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
在选型和替代开发过程中，建议以 I-PEX 82862-100B-02-D 为目标型号，逐项确认20P触点数量、0.4 mm间距、线材端连接器20634-120T-02、AWG 40线规、300 mm线束长度以及1-N端接配置，并核实实际配对的PCB端连接器、触点定义和线束分支关系。若项目涉及极细同轴线芯线导体镀银，还应明确导体材料、镀层要求及检验依据，避免将不同线材结构直接视为等效产品。对于工程师，建议优先进行机械配合、装配空间、信号完整性及设备运行条件验证；对于采购人员，建议在询价时提供完整料号、图纸版本、长度公差、线材要求、质量检验标准和预计需求量，以便准确评估兼容性、制造可行性与交付条件。替代产品应通过必要的样品验证后再导入量产，不宜仅依据连接器外观或PIN数相同就直接替换。

-------------------------------------------------------------------------------------------------------

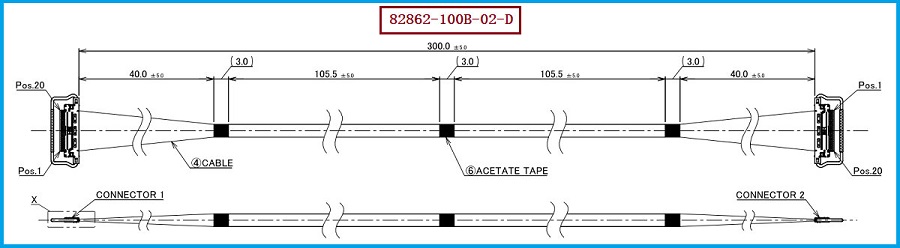

I-PEX 82862-100B-02-D 是一款20P、AWG 40、300 mm的CABLINE-CA极细同轴线束，配套线材端连接器型号为20634-120T-02，连接器触点间距为0.4 mm。理解极细同轴线芯线导体镀银的作用，有助于工程师和采购人员更全面地评估导体材料、高频传输需求及线材质量要求，但最终性能仍需结合完整线缆结构、连接器端接和系统测试综合判断。我们公司可提供该型号的兼容替代线束开发与制造服务，协助客户从规格核对、样品验证到量产导入建立更清晰的选型依据。
我是【 3M电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。
