I-PEX 82980-100B-01-D 0.4Pitch 20P连接器极细同轴线束替代品

一、I-PEX CABLINE-CA系列高速极细同轴线束产品介绍
随着笔记本电脑、AI视觉设备、工业相机、机器人以及高性能电子设备不断向轻薄化、高速化方向发展，设备内部对于高速信号传输线束的要求越来越高。传统线缆方案在空间占用、信号完整性以及抗干扰能力方面逐渐难以满足新一代电子设备的设计需求，因此采用极细同轴线束进行高速连接已经成为越来越多工程项目的重要选择。
I-PEX CABLINE-CA系列是一款面向高速数据传输应用开发的0.4mm间距极细同轴线连接方案，具备高速传输、机械锁扣以及高可靠连接特点，可支持USB4、Thunderbolt、DisplayPort、eDP、MIPI等高速接口应用。根据I-PEX产品资料，CABLINE-CA系列支持最高32Gbps/Lane PAM4高速传输，并提供10P、12P、20P、30P、40P、50P、60P等多种PIN数规格，满足不同设备内部连接需求。I-PEX

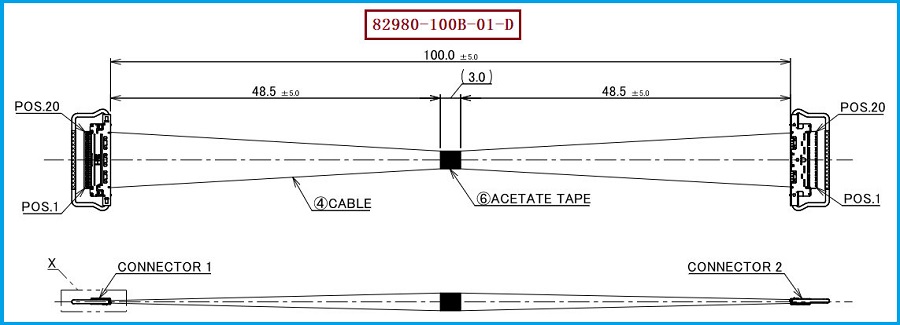

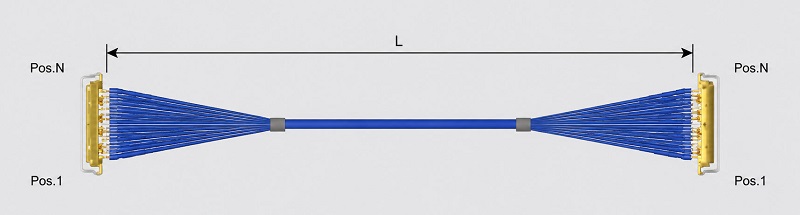

本文介绍的极细同轴线束型号为 I-PEX 82980-100B-01-D，该产品属于CABLINE-CA系列20Pin Micro-Coaxial Harness方案，采用线材端连接器型号 20634-120T-02，连接器PIN数为 20P，间距为0.4mm，适用于需要高密度、高速信号传输以及稳定连接性能的电子设备内部模块连接。根据产品型号信息，该线束规格为20Pin、Micro-Coaxial 40AWG、1-1连接方式，适合应用于显示、影像、高速数据传输等场景。I-PEX

-------------------------------------------------------------------------------------------------------

二、极细同轴线不同AWG线径对传输性能的影响分析
对于工程师而言，极细同轴线束选型不仅需要关注连接器规格，同时也需要重点考虑线材AWG线径对于电气性能、信号质量以及结构设计的影响。AWG代表导体尺寸规格，数字越小代表导体直径越大，通常情况下，更粗的导体能够提供更好的电流承载能力以及更低的导体损耗。
在高速信号传输应用中，AWG40是极细同轴线束中较常使用的规格之一。相比AWG42、AWG44等更细线径，AWG40具有更好的信号传输稳定性、更低的传输损耗以及更优的阻抗控制能力，更适合高速差分信号、摄像模组以及高速显示连接等应用。而AWG42、AWG44由于线径更小，具备更好的柔软性和空间适应能力，更适用于超小型化设备中的短距离连接。
另一方面，AWG36、AWG38等较粗规格线材拥有更强的电气性能表现，在更高带宽、更长距离或更高可靠性要求的应用中具有优势，但同时会增加线束外径以及布线空间需求。因此，工程师在进行极细同轴线束设计时，需要综合考虑设备空间、信号速率、传输距离、弯折要求以及成本因素，选择合适的AWG规格。I-PEX CABLINE-CA系列支持AWG36、AWG38、AWG40、AWG42、AWG44等多种Micro-Coaxial线材规格，为不同应用场景提供灵活选择。I-PEX
对于采购人员而言，选择成熟的极细同轴线束供应方案，不仅需要确认连接器型号和PIN数匹配，还需要关注线径规格是否符合整机信号要求。我司可根据客户设备需求，提供 I-PEX 82980-100B-01-D兼容替代线束方案，支持对应CABLINE-CA系列连接器规格匹配，并可根据应用需求进行线长、线材规格以及加工工艺调整。

-------------------------------------------------------------------------------------------------------

三、I-PEX 82980-100B-01-D兼容替代线束选型和应用建议

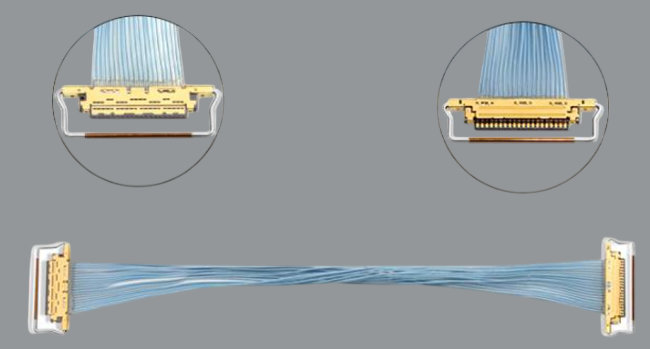

在实际产品开发过程中，工程师通常需要考虑连接器匹配、线束布局、信号完整性以及长期可靠性等多个因素。I-PEX 82980-100B-01-D采用CABLINE-CA 20P连接结构，搭配20634-120T-02线材端连接器，0.4mm精细间距设计能够有效节省设备内部空间，同时满足高密度PCB布局需求。
该型号极细同轴线束适合应用于高分辨率显示设备、工业视觉系统、AI摄像设备、机器人设备以及其他高速电子产品内部连接场景。在这些应用中，极细同轴线相比普通软排线具有更好的阻抗稳定性、更强的EMI抗干扰能力以及更优异的高速信号保持能力。
选型和兼容与替代方案参考及建议：
对于需要替代I-PEX CABLINE-CA系列线束的客户，建议重点确认以下几个方面：首先确认连接器接口是否一致，包括20634-120T-02线材端连接器以及20P/0.4mm间距规格；其次确认极细同轴线束的AWG线径、长度以及PIN定义是否满足原设备设计要求；最后根据高速信号需求评估线材阻抗、屏蔽结构以及弯折寿命。
我司专注于极细同轴线束研发与制造，可提供 I-PEX 82980-100B-01-D兼容替代线束方案，帮助客户降低供应链风险，实现高速、高可靠、小型化连接需求，同时支持根据客户产品结构进行定制化开发。

-------------------------------------------------------------------------------------------------------

四、极细同轴线束制造能力与产品价值总结
极细同轴线束作为现代高速电子设备内部的重要连接组件，其性能不仅取决于连接器设计，也取决于线材结构、AWG规格选择、屏蔽工艺以及整体制造能力。I-PEX CABLINE-CA系列凭借0.4mm间距、高密度PIN设计以及高速传输能力，已经成为众多高端电子设备内部连接的重要方案。I-PEX
针对 I-PEX 82980-100B-01-D这一20P/0.4mm极细同轴线束型号，我司可提供对应兼容替代产品制造服务，从连接器匹配、极细同轴线选型、线束加工到性能优化，为客户提供完整的高速线束解决方案。通过合理选择AWG线径规格，可以在传输性能、空间布局以及可靠性之间实现更好的平衡，满足不同电子设备对于高速信号传输的应用需求。

-------------------------------------------------------------------------------------------------------

随着AI设备、工业视觉、高速显示以及智能终端产品不断升级，极细同轴线束已经成为实现高速、小型化、高可靠连接的重要组件。I-PEX 82980-100B-01-D采用CABLINE-CA 20P/0.4mm连接结构，结合20634-120T-02连接器，能够满足高密度设备内部高速信号传输需求。
在极细同轴线束选型过程中，AWG线径对于信号损耗、阻抗控制、柔韧性以及空间适配能力具有重要影响。选择合适的线径规格，并结合可靠的制造工艺，是保证产品长期稳定运行的重要基础。我司可提供I-PEX 82980-100B-01-D兼容替代线束方案，为客户提供高性能、高可靠性的极细同轴线束产品，助力电子设备实现更高效、更稳定的数据传输连接。
我是【 3M电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。
