I-PEX 83013-100B-01-D 0.4Pitch 20P连接器极细同轴线束替代品

一、I-PEX 83013-100B-01-D极细同轴线束产品介绍

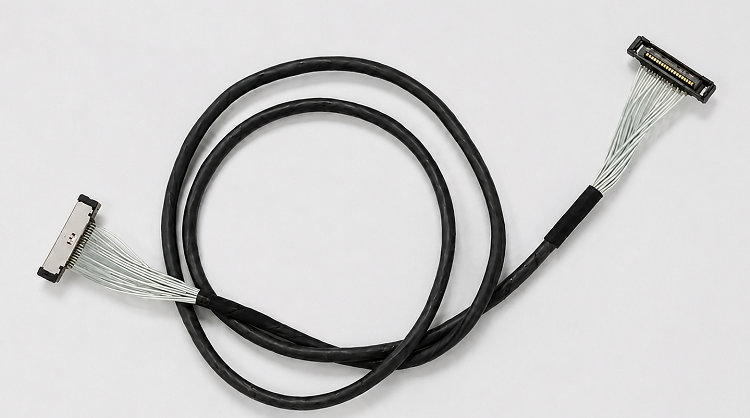

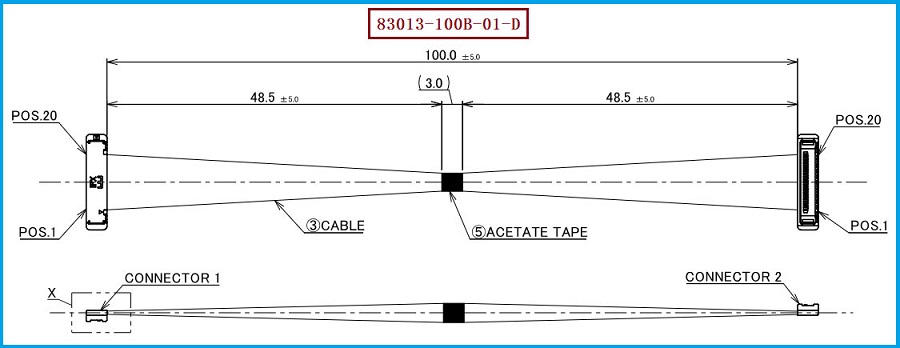

I-PEX 83013-100B-01-D 是CABLINE-SS系列20P极细同轴线束，采用 AWG#40、50Ω Micro-Coaxial Cable，线束长度为 100mm，线序为1-to-1，线材端使用 20373-R20T-06 连接器。该线束由20根极细同轴线组成，在较小的空间内实现多通道信号连接，对于笔记本电脑、显示设备、摄像模组以及其他高密度电子设备内部布线具有较好的空间适应性。对于工程师来说，83013-100B-01-D的重点参数不仅包括20P、AWG#40、50Ω和100mm长度，还需要关注线序、连接器端接以及实际安装后的信号传输状态；对于采购人员而言，83013-100B-01-D、20373-R20T-06、100mm等信息可以作为型号确认和兼容替代询价的重要依据，避免仅按照20P或CABLINE-SS系列进行模糊采购。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束常见的信号干扰问题有哪些？
极细同轴线束在高速信号传输过程中，常见的干扰问题主要包括串扰、外部电磁干扰、信号反射、阻抗不连续以及屏蔽效果下降等。串扰通常与相邻信号通道之间的电磁耦合有关，当多根极细同轴线高密度排列时，需要保持合理的结构一致性和屏蔽连续性；外部电磁干扰则可能来自电源线路、其他高速信号线路或设备内部的电磁环境，因此同轴结构中的屏蔽层以及合理的接地设计非常重要；信号反射则与阻抗不匹配密切相关，当线缆、连接器、PCB走线之间存在明显阻抗差异时，高速信号可能产生反射并造成波形失真；此外，连接器端接区域如果出现结构变化、压接或焊接一致性不足，也可能形成局部阻抗变化。需要注意的是，你提供的 83013-100B-01-D PDF主要明确了20P、AWG#40、50Ω、100mm、1-to-1以及相关连接器和电气要求，并没有针对具体应用逐项列出“串扰、反射”等实际故障案例，因此上述内容属于结合极细同轴线结构和高速信号传输原理进行的工程知识说明。

-------------------------------------------------------------------------------------------------------

三、为什么极细同轴线束需要重视信号完整性
对于工程师而言，极细同轴线束的抗干扰能力并不是由单一因素决定，而是由导体、绝缘层、屏蔽结构、阻抗、连接器以及端接工艺共同影响。83013-100B-01-D采用20根AWG#40、50Ω极细同轴线，线束长度为100mm，在多通道高密度布线环境下，如果线材结构尺寸、屏蔽层连续性或者连接器端接状态发生较大变化，就可能影响信号传输的一致性，因此在开发和验证过程中需要同时考虑机械连接和电气性能。对于采购人员来说，寻找替代产品时不能只确认“20P、100mm、连接器一致”，还应进一步确认线材规格、阻抗、线序以及整套线束的加工一致性。尤其对于高速信号应用，替代产品应经过实际设备验证，而不能仅凭产品外观或基础尺寸判断是否完全等效。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
在选择或替代 I-PEX 83013-100B-01-D 时，建议工程师和采购人员重点围绕 20P、AWG#40、50Ω、100mm、1-to-1以及20373-R20T-06连接器进行确认，同时核对线序、连接器装配尺寸、线束出线状态和设备内部安装空间。如果原设备对高速信号质量要求较高，还应进一步关注替代线材的阻抗一致性、屏蔽结构、端接质量以及实际信号完整性表现，避免只实现机械上的可连接，却无法满足实际电气性能。我们公司专注于极细同轴线束的生产制造，我们公司可提供 I-PEX 83013-100B-01-D 兼容替代线束方案，可根据客户实际设备需求，对20P极细同轴线束的100mm长度、AWG#40线材、50Ω阻抗、1-to-1线序以及20373-R20T-06连接器进行匹配开发和生产制造，为工程样品验证、国产替代和批量采购提供相应的极细同轴线束选择。

-------------------------------------------------------------------------------------------------------

I-PEX 83013-100B-01-D是一款20P、100mm的CABLINE-SS极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，线材端使用20373-R20T-06连接器，并采用1-to-1线序。极细同轴线束在实际高速信号传输中可能面临串扰、电磁干扰、信号反射、阻抗不连续以及端接区域信号质量变化等问题，因此工程师在进行线束设计和替代验证时，需要从线材结构、屏蔽、阻抗、连接器和端接工艺等方面综合判断；采购人员则应根据产品料号和关键规格进行准确询价，避免因参数缺失导致替代产品不匹配。我们公司可针对 I-PEX 83013-100B-01-D 提供兼容替代极细同轴线束生产制造服务，根据实际项目要求进行规格匹配，为客户提供更加灵活的极细同轴线束供应选择。
