I-PEX 83014-100B-01-D 0.4Pitch 20P连接器极细同轴线束替代品

一、I-PEX 83014-100B-01-D极细同轴线束产品概述

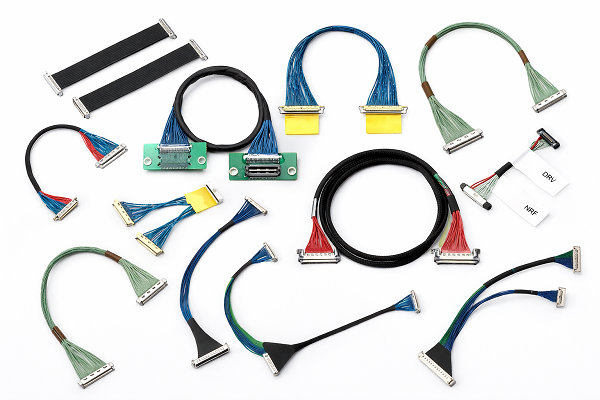

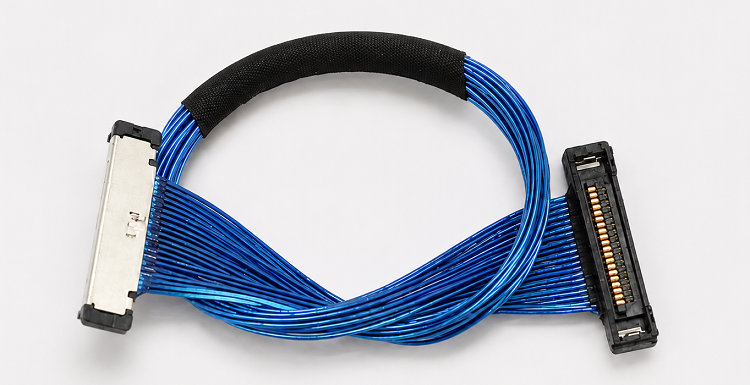

对于笔记本电脑、平板电脑、高速显示设备、摄像头模组及其他空间受限的电子设备而言，内部线束既要满足多通道高速信号传输，又不能占用过多结构空间，因此极细同轴线束逐渐成为高密度信号连接的重要选择。本文介绍的 I-PEX 83014-100B-01-D 就属于CABLINE-SS系列20Pin极细同轴线束，产品长度为200mm，采用1-to-1接线方式，线材端使用的连接器型号为20373-R20T-06。从工程设计角度来看，这类线束的核心价值并不只是“线做得更细”，而是通过极细同轴线、连接器端接以及屏蔽结构的组合，使每一路信号能够沿着相对稳定的传输路径进行连接，在有限空间内实现多路信号的高密度布线。I-PEX资料显示，CABLINE-SS采用0.4mm Contact Pitch、垂直直角型连接方式，结合高度约为1.65mm，并支持10、14、20、30、32、35、40和50Pin等规格，因此对于工程师进行小型化设备内部互连设计具有较高的参考价值。

-------------------------------------------------------------------------------------------------------

二、极细同轴线的结构组成及工作原理解析
从线缆本身来看，极细同轴线通常由中心导体、绝缘层、屏蔽层和外护套等部分组成，中心导体负责传输电信号，绝缘层用于保持导体与屏蔽层之间的电气隔离，外围屏蔽层则主要承担电磁屏蔽和参考回路等功能，最外层护套负责保护内部结构。其工作原理可以理解为：高速电信号从一端连接器进入中心导体，在具有相对稳定电气特性的同轴传输结构中向另一端传输，屏蔽层降低外部电磁干扰对信号的影响，同时也有助于减少高速信号向周围空间产生的电磁辐射。对于83014-100B-01-D而言，20路极细同轴信号线通过两端连接器形成1-to-1对应关系，因此工程师在进行线序设计时需要特别关注Pin脚定义，避免将1-to-1结构与1-to-N结构混淆。CABLINE-SS本身面向高速传输应用，官方资料给出的系列参考能力最高达到16Gbps/Lane，同时支持AWG36、AWG38、AWG40及AWG42等Micro-Coaxial Cable规格，因此在实际替代开发中，不能只关注线径和长度，还需要同步考虑阻抗、信号完整性、端接工艺以及设备内部弯折路径。

-------------------------------------------------------------------------------------------------------

三、从工程师与采购人员视角看83014-100B-01-D的选型价值
对于工程师而言，选择20Pin、200mm的极细同轴线束时，首先需要确认设备内部空间、连接器安装方向、Pin数量、线序以及高速信号要求，再根据实际传输需求确定合适的线材规格；对于采购人员而言，则更加关注料号对应关系、连接器是否匹配、线束长度是否一致、批量供货能力以及替代产品能否降低供应风险。I-PEX 83014-100B-01-D的关键识别信息可以归纳为CABLINE-SS、20Pin、200mm、1-to-1，配套线材端连接器型号为20373-R20T-06，因此在寻找兼容产品时，应以这些核心参数作为采购和技术确认的基础，而不能仅按照“20Pin极细同轴线”进行简单替换。对于需要进行国产化、供应链优化或第二供应商导入的项目，我们公司可提供：I-PEX 83014-100B-01-D兼容替代线束方案，可根据客户设备的连接器匹配要求、线材规格、长度、Pin数及线序定义进行极细同轴线束制造，为工程验证、小批量试产及批量应用提供对应的线束产品。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
在83014-100B-01-D的兼容与替代开发过程中，建议工程师首先确认两端连接器的机械尺寸和配合关系，其中线材端连接器型号为20373-R20T-06；随后确认20Pin、200mm以及1-to-1接线定义，并进一步核对极细同轴线的线径、阻抗及高速传输性能。对于采购人员来说，如果原有供应渠道存在交期、成本或供应稳定性方面的问题，可以将I-PEX 83014-100B-01-D作为原始规格基准，通过连接器型号、线材规格、线长、Pin数、线序和端接结构进行逐项确认，再导入兼容替代线束。尤其需要注意的是，I-PEX官方资料同时存在20Pin、200mm的1-N型号82069以及20Pin、200mm的1-to-1型号83014，两者长度和Pin数相同，但接线定义不同，因此替代时必须明确客户实际使用的是哪一种线路关系。

-------------------------------------------------------------------------------------------------------

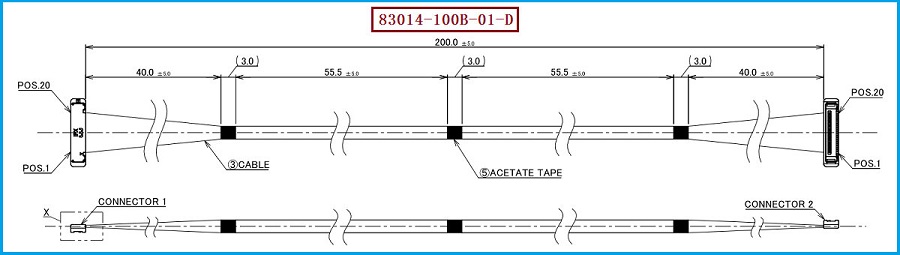

I-PEX 83014-100B-01-D是一款具有明确规格特征的20Pin极细同轴线束，其核心参数包括20Pin、40AWG极细同轴线、200mm长度、1-to-1接线方式以及20373-R20T-06线材端连接器。极细同轴线通过中心导体、绝缘层、屏蔽层和外护套构成相对完整的高速信号传输结构，在实现小型化布线的同时兼顾信号传输和抗干扰需求。对于工程师而言，应重点关注高速信号完整性、阻抗、连接器配合、线序和结构空间；对于采购人员而言，则应重点确认料号、规格一致性、兼容性、交付能力及供应稳定性。针对需要寻找替代产品的客户，我们公司可提供I-PEX 83014-100B-01-D兼容替代线束方案，以实际项目需求为基础进行极细同轴线束的规格匹配与制造，帮助客户在保持原有连接应用需求的基础上获得更加灵活的供应选择。
