I-PEX 83038-100B-01-D 0.3Pitch 40P连接器极细同轴线束替代品

一、AI设备升级，对内部高速连接提出更高要求
随着人工智能技术不断发展，AI笔记本电脑、智能摄像设备、机器视觉系统及各类智能终端，对图像采集、数据传输和实时处理的要求持续提高。摄像头模组、显示模组与主控板之间需要稳定传输多路信号，同时还要满足设备轻薄化、小型化的结构设计需求。极细同轴线束凭借较小的线缆尺寸、独立屏蔽结构及适用于高速信号传输的电气特性，能够帮助工程师在有限空间内完成高密度信号连接。对于采购人员而言，选择结构匹配、规格明确且具备稳定制造能力的线束组件，也有助于控制产品开发风险与后续供应成本。

-------------------------------------------------------------------------------------------------------

二、I-PEX 83038-100B-01-D极细同轴线束的产品特点

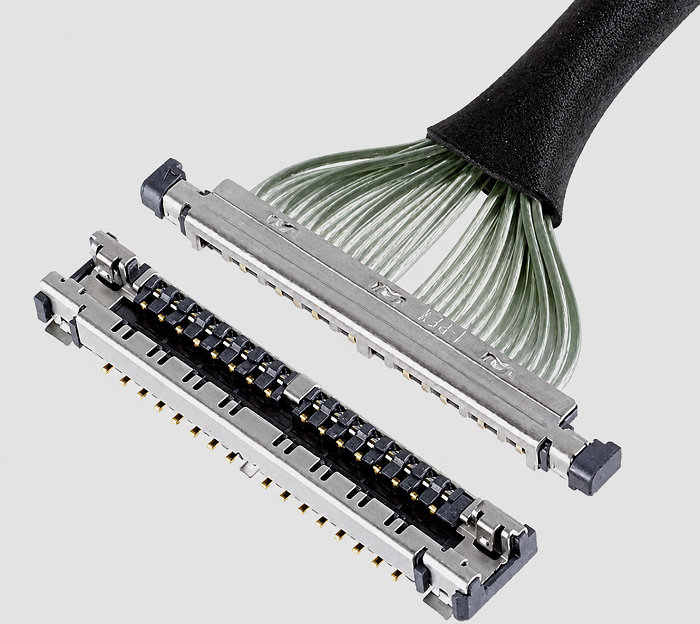

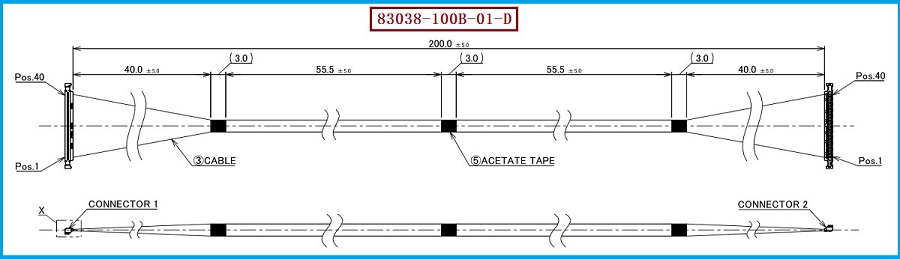

I-PEX 83038-100B-01-D属于CABLINE-UA II系列40 Pin极细同轴线束，标称长度为200 mm，采用AWG 44、标称阻抗50 Ω的蓝色极细同轴线，连接器端使用20497-040T-30型号插头胶芯，线位定义为1对1。该产品配套的CABLINE-UA II连接器采用0.3 mm端子间距，适用于空间紧凑、信号通道较多的电子设备内部连接。对于工程师来说，选用此类线束时，需要重点核对连接器配合尺寸、端子映射、线缆阻抗、线束长度及实际安装方向；对于采购人员来说，则应同步确认料号、线材规格、端接工艺和批次一致性，避免因外观相似但内部结构或线序不同而影响装机验证。

-------------------------------------------------------------------------------------------------------

三、AI设备应用中的信号完整性与线束选型
AI设备的数据处理能力不断提升，意味着摄像头、显示屏及其他高速模块需要可靠地传输图像和控制信号。极细同轴线束可以通过单路同轴结构为信号提供屏蔽，有助于降低外部电磁干扰对传输的影响，但实际表现仍取决于线缆结构、连接器端接、接地设计、布线方式和系统验证结果。针对I-PEX 83038-100B-01-D，工程师在选型时应确认40 Pin通道配置、AWG 44线材、50 Ω标称阻抗、200 mm长度及1对1线位关系是否满足目标设备的设计要求；采购人员则应关注样品验证、导通测试、阻抗及高速信号测试能力，以及批量生产的一致性。连接器系列的参考传输能力不能直接等同于整条线束在任意系统中的实际传输性能，最终仍需结合具体接口标准和设备环境进行验证。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
在原有设备需要维修、产品升级或供应链优化时，寻找兼容替代线束，应以原产品的连接器结构、40 Pin数量、200 mm长度、AWG 44线材、50 Ω标称阻抗及1对1线位定义为主要核对条件，同时检查插头外形、端子排列、屏蔽层处理和线束出线方向。我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品资料、结构要求和测试标准进行兼容替代开发，我们公司可提供：I-PEX 83038-100B-01-D兼容替代线束方案，帮助客户开展样品验证与后续量产导入。对于工程师，建议优先完成机械配合、线序核对和信号完整性测试；对于采购人员，建议进一步确认样品交期、批量交付能力、质量检验要求及替代料号管理方式。兼容替代的具体可行性应以实物、图纸核对及测试验证结果为准。

随着AI设备向高算力、高集成度和轻薄化方向发展，内部高速信号连接的重要性日益突出。I-PEX 83038-100B-01-D极细同轴线束采用40 Pin、AWG 44、50 Ω标称阻抗、200 mm长度及1对1线位定义，适合在满足接口与电气要求的设备中作为内部连接选型参考。通过准确核对连接器型号20497-040T-30、线缆规格、端子映射及整机测试要求，并结合专业制造与验证流程，可为AI设备及精密电子产品的线束配套和兼容替代提供可靠的开发基础。
我是【 3M电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。
