I-PEX 83039-100B-01-D 0.3Pitch 40P连接器极细同轴线束替代品

一、极细同轴线束长度增加，为什么会影响高速信号？

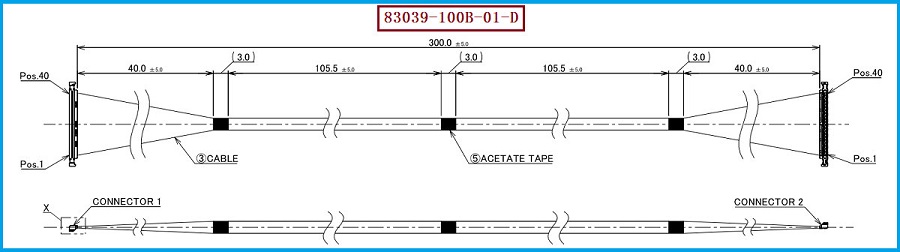

极细同轴线束长度增加后，信号需要经过更长的传输路径，导体损耗和介质损耗通常也会随之增加，高频信号的衰减问题尤其值得关注。对于高速摄像、显示模组及精密电子设备而言，线束长度还会影响信号时延，并可能增加阻抗不连续带来的反射风险。因此，工程师在设计阶段应根据传输速率、信号接口和设备空间合理确定线长，不能只考虑布线是否方便。I-PEX 83039-100B-01-D采用约300 mm长的极细同轴线，使用AWG #44、标称阻抗50 Ω的蓝色线材，实际信号表现仍需结合完整链路设计和测试结果评估。

-------------------------------------------------------------------------------------------------------

二、线长、阻抗与连接器匹配：关注信号完整性

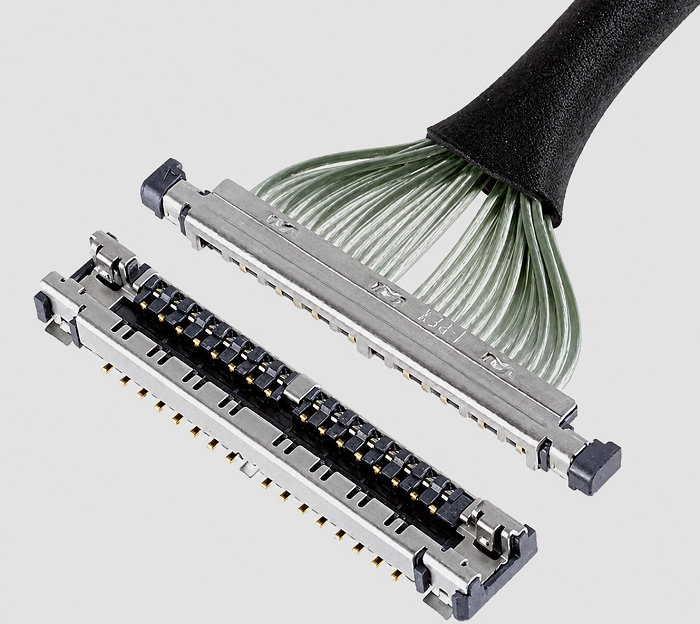

线束长度并不是影响高速信号的唯一因素，线材结构、阻抗一致性、屏蔽效果、端接质量以及连接器与PCB之间的匹配同样重要。I-PEX 83039-100B-01-D属于CABLINE-UA II系列40 Pin极细同轴线束，线端连接器胶芯组件型号为20497-040T-30，连接器采用0.3 mm间距设计。该线束的线位定义为1对1，替代时不仅要保证两端线路一一对应，还应确认连接器结构、线材规格和标称阻抗一致，并根据实际应用验证插入损耗、回波损耗及串扰，避免因线长变化或端接差异影响高速信号质量。

-------------------------------------------------------------------------------------------------------

三、线束长度调整后，如何评估高速信号传输性能？
当设备设计需要增加极细同轴线束长度时，应结合实际工作频率、信号速率和传输链路评估性能变化，而不能仅凭线束长度判断是否满足要求。工程人员可通过样品测试，检查插入损耗、回波损耗和串扰等指标，并根据具体接口及应用条件开展眼图、误码率或整机功能验证。对于I-PEX 83039-100B-01-D这类采用AWG #44、标称阻抗50 Ω线材的40 Pin线束，长度调整后还应检查连接器端接、线路走向、弯折情况和屏蔽接地，确保装配方式符合设计要求。通过测试对比不同长度样品的表现，可以更准确地判断线束调整是否影响信号质量，并为后续设计优化提供依据。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
工程师选型时，建议先确认设备所需线长，再结合信号速率、传输距离、弯折空间及接口规格评估线束设计；若需要增加长度，应通过样品测试验证整条链路是否满足信号完整性要求。采购人员则应核对产品料号、40 Pin配置、约300 mm线长、AWG #44线材、50 Ω标称阻抗、连接器型号20497-040T-30及1对1线位定义，避免只按外观或长度采购替代品。我们公司专业生产制造极细同轴线束，可提供：I-PEX 83039-100B-01-D兼容替代线束方案，并可根据客户设备需求开展线长、连接器及线路定义匹配，支持样品验证和批量生产。

-------------------------------------------------------------------------------------------------------

极细同轴线束长度增加后，可能带来更大的传输损耗、信号时延及阻抗匹配挑战，但最终影响程度取决于线材结构、工作频率、连接器端接和整体系统设计。针对I-PEX 83039-100B-01-D，选型和替代时应重点核对40 Pin、约300 mm、AWG #44、50 Ω标称阻抗、连接器20497-040T-30及1对1线位定义，并通过实际测试确认高速信号性能。我们公司可提供极细同轴线束兼容替代与定制制造服务，协助工程师优化连接设计，并为采购人员提供更灵活的供应选择。
我是【 3M电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
