一、极细同轴线束与连接器匹配的重要性
极细同轴线束广泛应用于笔记本电脑、显示模组及高速电子设备，其连接器匹配是否准确，直接影响产品装配、信号传输和长期使用的可靠性。工程师选型时，需要综合考虑连接器系列、Pin针数、端子间距、插接方向、配合尺寸及锁定结构，同时核对线材规格、阻抗要求和线路连接关系。对于采购人员而言，准确确认产品料号和配套连接器型号，也有助于减少采购错误及后续装配风险。

-------------------------------------------------------------------------------------------------------

二、I-PEX 82869-100B-02-D产品与连接器规格

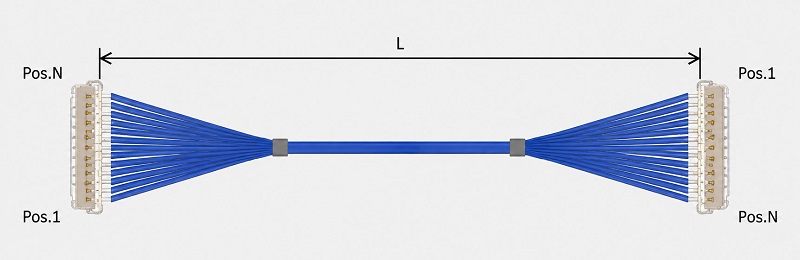

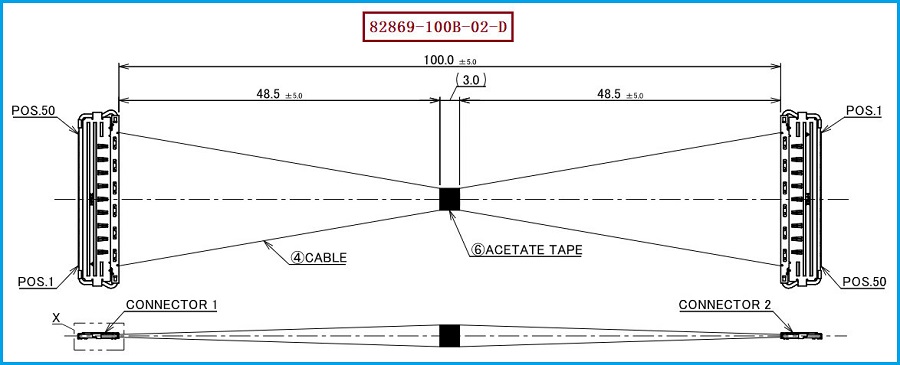

I-PEX 82869-100B-02-D属于CABLINE-CA II系列极细同轴线束，具有50 Pin、0.4mm间距、100mm标称长度等规格，采用AWG #40极细同轴线，线位定义为1对N。该产品指定的线材端连接器型号为20680-050T-01。进行替代设计时，需要确认连接器的机械结构、端子排列、插接方向及屏蔽接地方式，并核对设备板端连接器是否与线端连接器配套。需要注意的是，1对N代表该线束的线路连接形式，替代制造时必须依据原始针位定义进行核对，不能直接按照一对一的接线方式处理。

-------------------------------------------------------------------------------------------------------

三、不同型号连接器的匹配与验证要点
不同连接器即使Pin针数相同，也可能存在外形尺寸、端子间距、锁定方式和电气性能方面的差异，因此不能仅凭外观判断能否互换。工程师应重点核对50 Pin规格、0.4mm间距、连接器配合尺寸、线材端接方式以及线束的弯折和安装空间；对于高速信号应用，还应结合实际系统要求验证阻抗连续性、插入损耗、串扰和电磁干扰表现。采购人员在确认替代产品时，应同时核对完整料号、线材规格、线束长度、1对N线路定义及检验要求，并通过样品装配和电气测试确认兼容性，避免因单一参数相同而造成整机适配问题。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
针对I-PEX 82869-100B-02-D，建议以原产品的50 Pin连接器结构、线材端连接器型号20680-050T-01、AWG #40线材、100mm标称长度及1对N线位定义作为主要核对依据，再结合设备板端连接器、安装空间和实际信号要求进行综合评估。我们公司专业生产制造极细同轴线束，可提供：I-PEX 82869-100B-02-D兼容替代线束方案，可根据客户提供的产品规格与应用需求，对连接器匹配、线束长度、线位定义及加工要求进行评估，并通过样品验证协助客户确认装配和电气兼容性，为工程研发与采购选型提供灵活的供应选择。

-------------------------------------------------------------------------------------------------------

极细同轴线束的连接器匹配，需要同时考虑机械结构、电气性能、线材规格和线路定义。对于I-PEX 82869-100B-02-D，准确核对20680-050T-01线材端连接器、50 Pin规格、0.4mm间距、AWG #40线材、100mm标称长度及1对N线位定义，是开展兼容替代的重要基础。我们公司可提供该型号极细同轴线束的兼容替代与定制制造服务，帮助工程师提高选型和验证效率，并为采购人员提供更多供应选择。
