I-PEX 82993-100B-01-D 0.4Pitch 50P连接器极细同轴线束替代品

一、产品概述：50P 极细同轴线束的精密连接需求

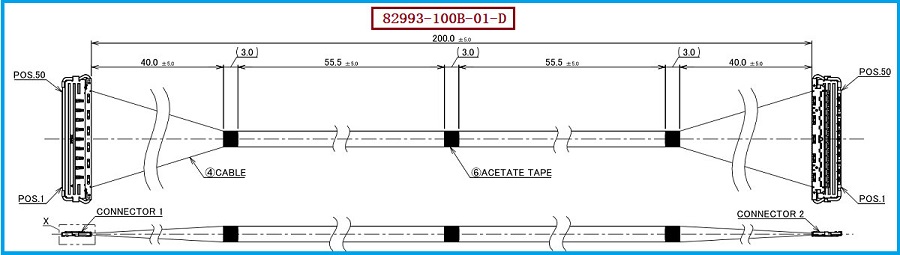

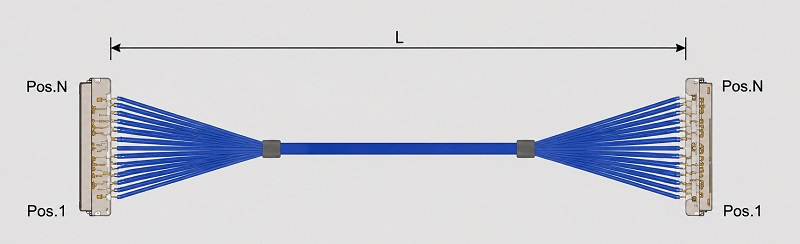

I-PEX 82993-100B-01-D 是 CABLINE-CA II 系列 50P 极细同轴线束，标称长度为 200 mm，采用 0.4 mm 触点间距和 1-1 连接结构，适用于空间紧凑、信号通道密集的电子设备内部连接。该系列采用全屏蔽结构与机械锁扣设计，面向高速信号传输及电磁兼容需求较高的应用场景。对于工程师而言，线束选型不仅需要关注 PIN 数量、线长和阻抗匹配，还要考虑连接器尺寸精度与设备装配公差之间的关系；对于采购人员而言，准确核对产品料号、连接器规格及配套要求，则有助于降低错料、装配不良和重复采购风险。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束连接器公差对装配有什么影响？
连接器公差会直接影响极细同轴线束的插合、定位、接触稳定性和装配一致性。在 0.4 mm 间距的高密度连接器中，如果连接器外形尺寸、触点位置、安装定位或配合高度出现偏差，可能导致插合困难、局部受力不均、接触不稳定，严重时还可能造成触点损伤或信号中断。对于带机械锁扣的结构，如果连接器未完全对准或未充分插合，也可能影响锁定效果。工程设计时，应同时评估线端连接器、板端连接器、PCB 焊盘及设备壳体的尺寸公差，合理分配装配余量，并控制线束弯曲半径和外部拉力，避免线缆应力传递至连接器接口。对于高速信号应用，还应通过必要的电气测试确认插入损耗、回波损耗和串扰等指标，不能仅凭外观尺寸一致就判断装配和传输性能完全符合要求。

-------------------------------------------------------------------------------------------------------

三、产品规格与制造质量：兼顾装配精度和信号稳定性

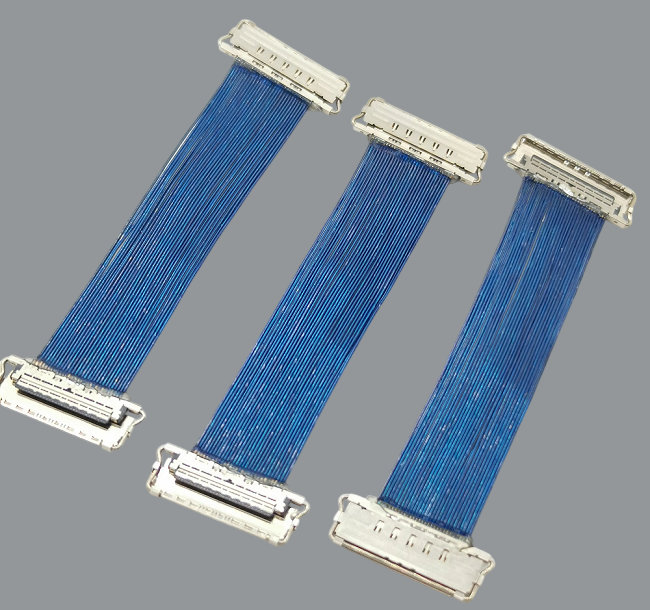

针对 I-PEX 82993-100B-01-D 极细同轴线束，选型时需要重点核对 50P 触点数量、0.4 mm 间距、200 mm 标称长度、两端连接结构以及线材电气特性。你提供的线材端连接器型号为 20680-050T-01，但该型号与 CABLINE-CA II 50P 线束的配套关系需要进一步确认；I-PEX 官方 CABLINE-CA II 系列资料中列出的 50P 线端组件包括 20679-050T-01、20680-050T-01、3204-0501 和 20681-050T-01 等相关部件，具体配置应以完整图纸和实际组件定义为准。在线束生产过程中，通过连接器尺寸检验、端子位置控制、压接或端接质量检查、导通测试及必要的高速性能验证，可以降低制造偏差对装配良率和产品可靠性的影响。我们公司专注于极细同轴线束的生产制造，可围绕实际设备的连接器规格、线长、PIN 数量、线材结构和电气要求开展兼容性评估，并提供 82993-100B-01-D 兼容替代线束方案，协助工程与采购团队评估替代产品的可行性。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
在选型和替代评估中，工程师应首先确认原始线束的连接器系列、50P 触点布局、0.4 mm 间距、配合尺寸、锁扣形式、线束长度及两端连接关系，并进一步核对线规、特性阻抗、屏蔽结构和目标信号要求。对于连接器公差，应重点检查配合尺寸、定位基准、PCB 焊盘设计和装配空间，必要时进行样品试装、插拔检查及信号完整性验证。采购人员则应在询价和供应商审核阶段明确完整料号、图纸版本、材料规格、检验项目和批次一致性要求，避免仅凭外观相似或 PIN 数相同就直接替换。若计划采用替代线束，应先确认 20680-050T-01 是否确实适用于目标 50P 组件，再根据确认后的连接器配置开展样品制作与验证；只有机械尺寸、电气性能及可靠性测试满足设备要求后，才能确定批量导入。我们公司可提供 82993-100B-01-D 兼容替代线束方案，帮助客户结合实际装配条件评估替代设计，兼顾连接可靠性、生产一致性与采购成本控制。

-------------------------------------------------------------------------------------------------------

对于 50P、0.4 mm 间距的极细同轴线束而言，连接器公差不仅影响产品能否顺利装配，还关系到触点接触稳定性、机械锁定效果和高速信号传输可靠性。工程师需要从尺寸链、公差配合、线缆应力和信号完整性等方面进行综合评估，采购人员则应重点关注型号准确性、技术资料完整性、批次质量及替代验证流程。我们公司可根据客户设备的实际需求，提供 I-PEX 82993-100B-01-D 极细同轴线束的兼容替代评估与定制制造服务，协助客户在保证装配适配性和产品性能的前提下，建立更灵活的线束供应选择。
