I-PEX 82994-100B-01-D 0.4Pitch 50P连接器极细同轴线束替代品

一、连接器高度与设备内部空间的设计挑战

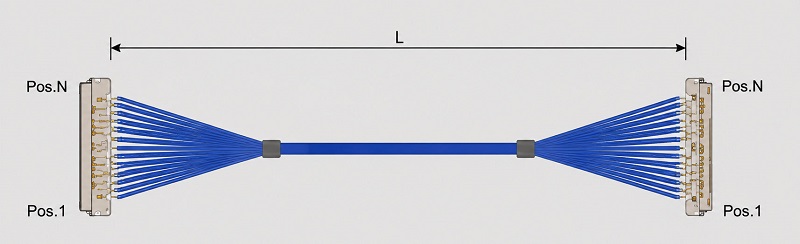

随着笔记本电脑、平板电脑及高速显示设备不断向轻薄化发展，内部空间日益紧凑，极细同轴线束连接器的高度、插拔方向和布线路径成为工程设计的重要因素。I-PEX 82994-100B-01-D属于CABLINE-CA II系列50P一对一极细同轴线束，标称长度为300mm，连接器间距为0.4mm。该系列采用水平插拔结构，配合高度为0.95±0.15mm，有利于满足低高度、高密度的内部连接需求。工程师在设计时不仅要关注连接器本体高度，还需考虑插拔操作空间、线缆出口方向、弯折半径及装配公差，避免连接器与外壳干涉，或因线束走向不合理而增加装配难度。

-------------------------------------------------------------------------------------------------------

二、连接器小型化与可靠装配如何兼顾
解决设备内部空间限制，需要同时考虑连接器结构、线缆布置和实际装配条件。CABLINE-CA II系列采用ZenShield全屏蔽结构、多点接地设计及机械锁扣结构，有助于改善电磁兼容表现，并降低连接器意外松脱的风险。对于高速信号连接，设计人员还应关注线束弯折、屏蔽接地和阻抗匹配等因素，避免因空间压缩或走线不当影响信号完整性。采购人员在核对产品规格时，也不能只看连接器外形和Pin数，而应进一步确认端部结构、线缆规格、线序定义及配合关系，确保替代产品能够满足原设备的装配与使用要求。

-------------------------------------------------------------------------------------------------------

三、82994-100B-01-D产品规格与应用特点

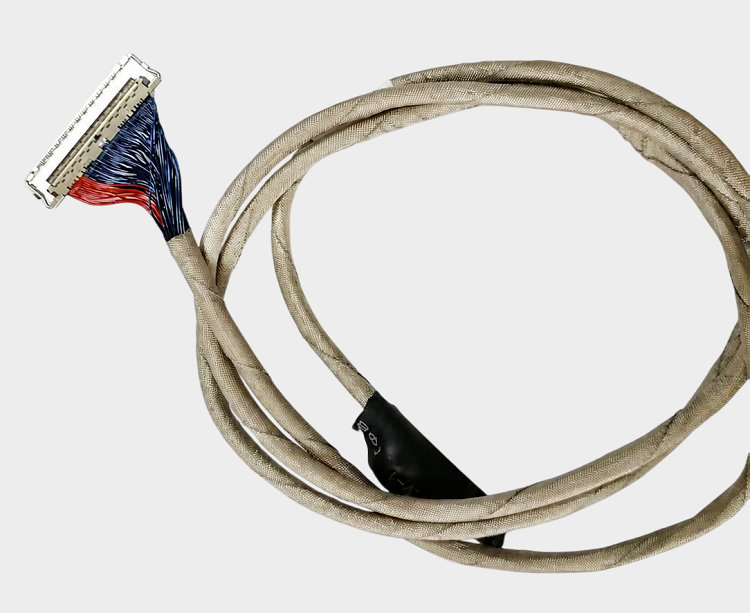

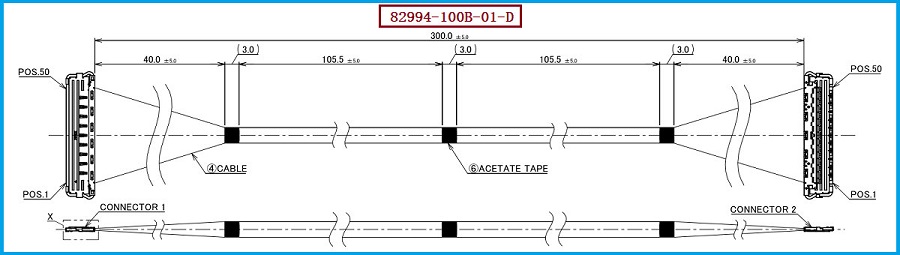

I-PEX 82994-100B-01-D是一款50P、0.4mm间距、标称长度300mm的一对一极细同轴线束，适用于对内部空间、连接密度及信号传输有要求的精密电子设备。根据提供的配套信息，线材端连接器型号为20680-050T-01，对应CABLINE-CA II系列50P公座主体。该系列采用水平插拔及低高度设计，可为紧凑型设备内部布线提供参考。实际进行兼容替代时，还需结合完整图纸确认线束端部组件、屏蔽壳、锁扣、线材规格和线序等细节，不能仅凭公座主体型号就认定整套线束完全匹配。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
针对I-PEX 82994-100B-01-D，我司可根据客户提供的图纸和应用要求，开展极细同轴线束兼容替代评估与生产制造。选型时建议工程师重点确认连接器配合高度、50P触点布局、0.4mm间距、300mm线束长度、安装方向、线缆弯折空间及屏蔽接地方式；采购人员则可重点核对产品料号、线材规格、加工要求、样品验证结果和批量一致性。由于连接器主体只是线束端部组件的一部分，正式替代前应核对完整的端部配置，并通过样品装配及必要的电气测试验证兼容性。我们公司可提供：82994-100B-01-D兼容替代线束方案，帮助客户评估空间适配与装配要求，为产品设计和采购选型提供更多选择。

-------------------------------------------------------------------------------------------------------

极细同轴线束连接器高度和空间限制，需要从连接器配合高度、插拔方向、线束走向、弯折半径及装配公差等方面综合考虑。I-PEX 82994-100B-01-D采用50P、0.4mm间距的CABLINE-CA II系列连接方案，其低高度、水平插拔结构为紧凑型电子设备内部连接提供了选型参考。我司专注于极细同轴线束的生产制造，可根据客户的图纸、规格和应用需求提供兼容替代评估与制造服务，协助工程师改善内部布线设计，并为采购人员提供更灵活的线束供应选择。
