I-PEX 82901-100B-02-D 0.4Pitch 60P连接器极细同轴线束替代品

一、连接器替代为什么需要核对关键参数？

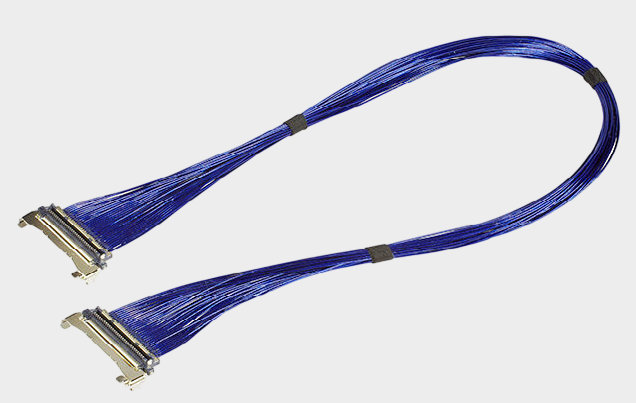

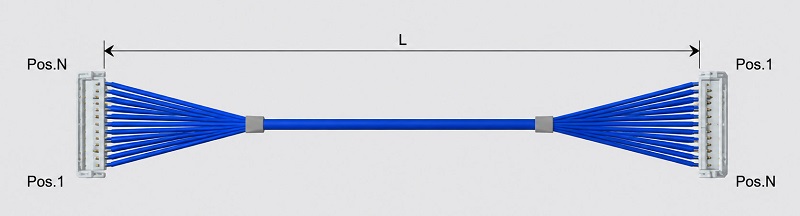

极细同轴线束广泛应用于高速显示、精密电子设备和工业视觉系统，连接器的尺寸、PIN数、线序及屏蔽结构都会影响产品装配与信号传输。I-PEX 82901-100B-02-D属于CABLINE-UM系列60P极细同轴线束，标称长度为100mm，采用AWG#40、50Ω蓝色极细同轴线，连接方式为1-N（一对多）。该产品配套的线材端连接器型号为20878-060T-01，连接器PIN数与间距为60P / 0.4mm。对于工程师而言，替代设计需要确认连接器配合尺寸、出线方向和端子定义；对于采购人员而言，则应同步核对产品料号、线束长度、线材规格及检验要求，避免因参数不一致影响后续装配。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束连接器替代需要确认哪些参数？
进行连接器替代时，首先应核对PIN数与间距，确保60P、0.4mm间距及端子排列方式符合设备要求；其次要确认连接器外形尺寸、配合高度、插接方向、锁定结构和线材出线空间，避免发生装配干涉。电气方面需要关注线材的AWG规格、50Ω特性阻抗、屏蔽接地结构及目标信号的传输要求，同时确认线束长度、线序对应关系和连接方式。CABLINE-UM系列采用ZenShield®全屏蔽设计并具备机械锁扣结构，但替代线束是否达到相同的电磁兼容和高速传输表现，仍需结合实际结构及测试结果确认，不能仅凭连接器外形相似就认定完全兼容。

-------------------------------------------------------------------------------------------------------

三、I-PEX 82901-100B-02-D产品规格与应用特点
I-PEX 82901-100B-02-D采用60P连接配置，标称线束长度为100mm，配套线材端连接器型号为20878-060T-01，PIN数与间距为60P / 0.4mm，使用AWG#40、50Ω蓝色极细同轴线，属于1-N（一对多）连接方式。CABLINE-UM系列注重紧凑结构、高密度连接和屏蔽设计，适用于对空间布局及高速信号传输有要求的精密电子设备。实际应用中，工程师仍需根据目标接口、信号协议、布线空间及整机测试要求，确认线束配置是否满足具体项目需求。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议

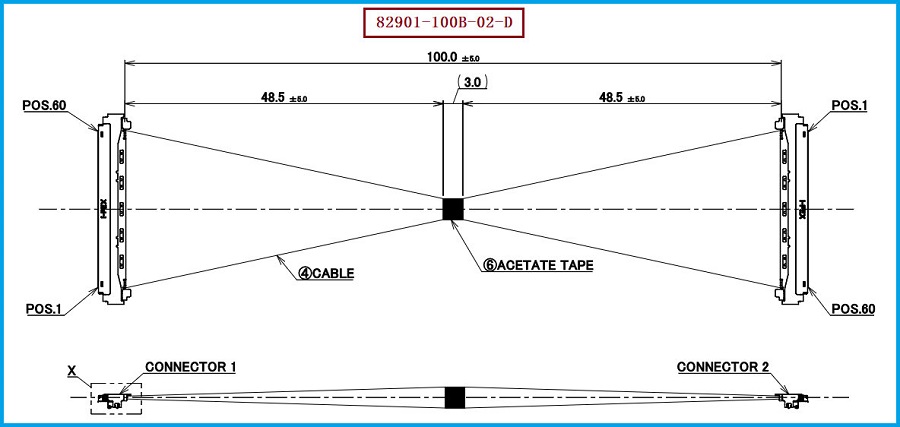

针对I-PEX 82901-100B-02-D进行兼容替代选型时，建议优先确认20878-060T-01连接器组件的具体配置、60P端子排列、0.4mm间距、100mm标称长度、AWG#40线材及50Ω阻抗要求，并依据原始图纸逐点核对两端PIN的对应关系。该型号图纸中的PIN ASSIGNMENT采用反向编号对应方式，因此打样前必须确认线序，不能直接按相同PIN编号制作直通线束。采购人员可同步要求供应商提供规格确认资料、样品及必要的导通、绝缘、屏蔽和信号性能测试结果。我们公司专注于极细同轴线束生产制造，可根据客户图纸和技术要求，提供：82901-100B-02-D兼容替代线束方案，协助客户评估连接器匹配、线材配置及批量生产可行性。

-------------------------------------------------------------------------------------------------------

极细同轴线束连接器替代不能只看连接器型号是否相近，还需要综合确认PIN数与间距、机械尺寸、线序、线材规格、特性阻抗、屏蔽结构及实际传输表现。对于I-PEX 82901-100B-02-D，20878-060T-01、60P / 0.4mm、AWG#40、50Ω、100mm标称长度及1-N连接方式都是选型核对的重要信息。通过图纸审查、样品装配和必要的性能测试，工程师与采购人员能够更可靠地评估替代产品的适配性。我司可提供极细同轴线束兼容替代开发与制造服务，帮助客户提高选型效率并降低产品适配风险。
