I-PEX 82147-100B-02-D 0.4Pitch 60P连接器极细同轴线束替代品

一、极细同轴线束断线的常见原因
极细同轴线束具有线径细、布线空间小、连接密度高等特点，广泛应用于精密电子设备和高速信号传输系统。I-PEX 82147-100B-02-D属于CABLINE-UM系列60P极细同轴线束，标称长度为200mm，采用AWG#40、50Ω蓝色极细同轴线，连接方式为1-N（一对多）；线材端连接器型号为20878-060T-01，PIN数与间距为60P / 0.4mm。当线束在装配、弯折、固定或维修过程中受到过度拉扯、反复弯曲或局部挤压时，内部导体可能出现损伤，进而引发断线、信号中断或设备运行不稳定。对于工程师而言，需要结合设备内部走线路径、弯折位置和故障发生条件分析原因；对于采购人员而言，则应关注线材规格、加工工艺和供应商的质量控制能力，降低批量产品出现断线问题的风险。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束断线问题如何改善？
改善断线问题，应从结构设计、装配操作和生产质量三个方面入手。工程师在设计阶段应合理规划线束长度与走线路径，避免线材被拉紧、挤压或形成过小弯曲半径，并根据实际线材规格及产品要求确认允许弯曲范围；装配时应避免直接拉扯线材或让连接器承受额外机械应力，同时检查线束固定位置是否合理。生产过程中，应控制剥线、端接、焊接或其他连接工艺，避免损伤内部导体及屏蔽层，并通过导通测试、外观检查和必要的弯折可靠性验证发现潜在缺陷。对于60P / 0.4mm的高密度连接结构，还应确保连接器装配到位、锁定结构可靠，减少线束在使用过程中因松动或受力不均而产生的风险。

-------------------------------------------------------------------------------------------------------

三、I-PEX 82147-100B-02-D产品特点与质量控制

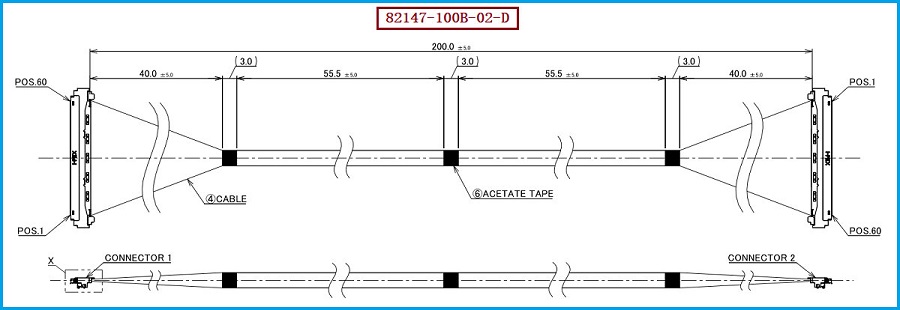

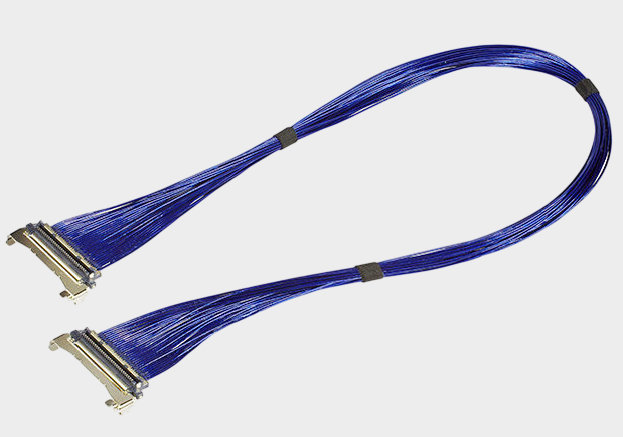

I-PEX 82147-100B-02-D采用60P、0.4mm间距的CABLINE-UM系列连接配置，标称长度为200mm，使用AWG#40、50Ω蓝色极细同轴线，配套线材端连接器型号为20878-060T-01，采用1-N（一对多）连接方式。该系列连接器具有紧凑的结构设计、全屏蔽结构及机械锁扣设计，适合对空间利用率和连接可靠性有要求的设备内部连接，但线束整体的耐弯折能力仍取决于线材结构、加工工艺、布线方式和使用环境。生产与检验时，应依据图纸核对线序、长度、连接器配置及固定结构，并进行适当的导通和可靠性测试。我们公司专注于极细同轴线束生产制造，可根据客户图纸及技术要求，提供：82147-100B-02-D兼容替代线束方案，协助客户评估线材配置、装配工艺及质量验证要求。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议

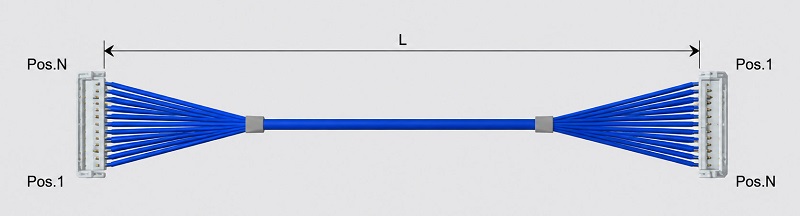

选择兼容替代线束时，工程师和采购人员应共同确认产品料号、连接器型号、PIN数与间距、线束长度、线材规格、特性阻抗、连接方式及PIN位定义。针对82147-100B-02-D，应重点核对20878-060T-01、60P / 0.4mm、200mm标称长度、AWG#40、50Ω及1-N连接方式，并依据原始图纸确认两端PIN的对应关系，避免线序错误。若设备存在反复弯折、狭小空间布线或持续振动等情况，还应结合实际安装条件评估线束的弯折和固定要求，并通过样品装配、导通测试及必要的可靠性验证确认替代产品是否适用。采购评估不应只关注价格和外观，还应核对规格一致性、检验记录及批次质量控制能力，以降低后续使用风险。
极细同轴线束断线问题通常需要从线材受力、弯折路径、装配方式和生产工艺等方面综合排查。对于I-PEX 82147-100B-02-D，应重点关注200mm标称长度、AWG#40线材、50Ω阻抗、20878-060T-01连接器以及60P / 0.4mm连接结构，并结合1-N线序要求进行验证。通过合理布线、规范装配、加强生产检验和开展必要的可靠性测试，可以有效降低断线风险。我司可提供82147-100B-02-D极细同轴线束兼容替代开发与制造服务，支持客户进行规格确认、样品验证和批量生产评估。
我是【 3M电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。
