一、I-PEX极细同轴线束可以替代吗？

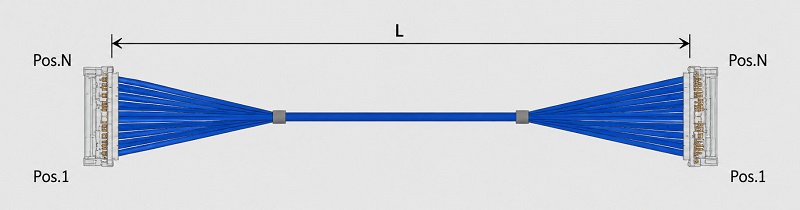

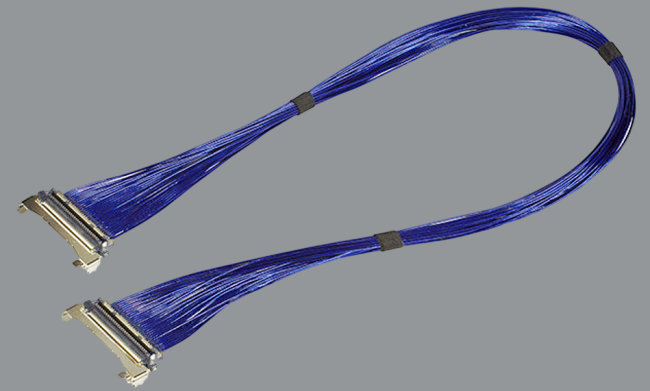

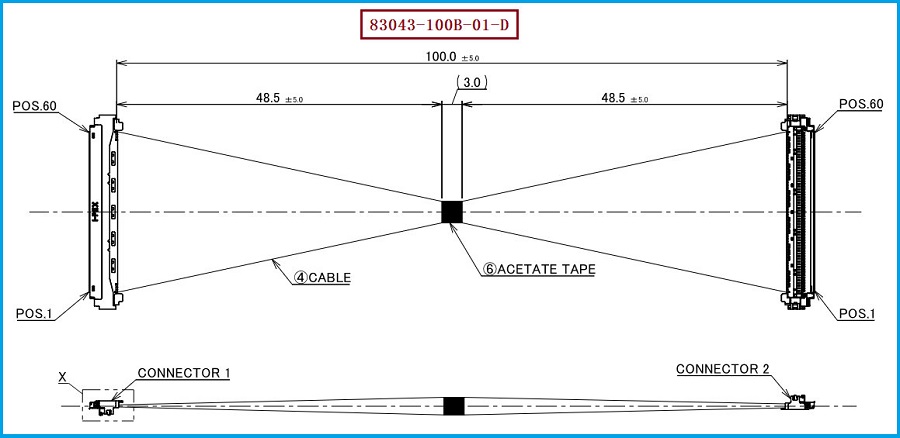

I-PEX极细同轴线束可以进行兼容替代开发，但能否成功替代，关键在于连接器配合、PIN位定义、线材规格、线束长度和电气性能是否满足原设备要求。以I-PEX 83043-100B-01-D为例，该型号属于CABLINE-UM系列60P极细同轴线束，标称长度为100mm，采用AWG#40、50Ω极细同轴线，连接方式为1-1，即两端一对一连接；线材端连接器型号为20878-060T-01，PIN数与间距为60P / 0.4mm。对于工程师而言，替代时需要重点确认连接器结构、两端PIN位映射、信号与接地分配以及高速信号传输要求；对于采购人员而言，则需要综合评估替代产品的质量稳定性、样品验证结果、供货能力和整体采购成本，而不是仅依据料号或外观判断是否兼容。
-------------------------------------------------------------------------------------------------------
二、兼容替代需要重点关注哪些技术要求？
CABLINE-UM系列采用0.4mm触点间距、紧凑型连接结构，并具有全屏蔽设计和机械锁扣结构，适用于空间受限且对信号完整性有要求的设备内部连接。开发83043-100B-01-D兼容替代线束时，应优先保持原设计要求中的60P连接规格、100mm标称长度、AWG#40线材、50Ω特性阻抗及1-1连接方式，并依据原始图纸核对线序和尺寸公差。对于高速显示、工业视觉及其他高速信号应用，还应结合实际工作频率和系统设计要求，评估插入损耗、回波损耗、阻抗连续性及电磁兼容表现。需要注意的是，连接器系列具备高速传输能力，并不代表替代后的整条线束自动达到相同性能，因此应通过样品装配、导通测试和必要的信号完整性测试，确认产品在实际应用中的适配性。
-------------------------------------------------------------------------------------------------------
三、83043-100B-01-D兼容替代线束服务
我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品图纸、技术规格和设备接口要求，提供：83043-100B-01-D兼容替代线束方案。针对该型号，我们可重点围绕20878-060T-01线材端连接器、60P / 0.4mm间距、AWG#40极细同轴线、50Ω阻抗、100mm标称长度及1-1连接方式进行规格核对与样品开发。对于工程师，我们可配合确认连接器配置、PIN位对应关系、线束结构和测试要求；对于采购人员，则可协助评估样品一致性、生产工艺和批量交付可行性。通过前期技术确认与样品验证，有助于降低替代导入过程中出现接口不匹配、线序错误或信号性能不符合要求的风险。
-------------------------------------------------------------------------------------------------------
四、选型和兼容与替代方案参考及建议
选型时，建议将I-PEX 83043-100B-01-D的原始图纸作为主要依据，重点核对线材端连接器型号20878-060T-01、60P / 0.4mm触点间距、100mm标称长度、AWG#40线材、50Ω阻抗以及两端一对一的PIN位定义。如果设备内部空间有限，还应确认连接器安装方向、线束引出路径、弯曲空间和固定方式，避免替代产品虽然能够插接，却无法满足整机装配要求。采购评估时，应结合样品测试结果、生产一致性、质量检验流程和交期进行综合判断；涉及高速信号传输的项目，还应在实际系统条件下完成必要的电气性能验证。只有在机械结构、线序、电气性能和装配要求均得到确认后，才能更稳妥地推进兼容替代和批量采购。
-------------------------------------------------------------------------------------------------------
I-PEX极细同轴线束可以通过专业的规格核对、结构匹配和性能验证进行兼容替代。针对83043-100B-01-D，替代开发应围绕20878-060T-01连接器、60P / 0.4mm间距、AWG#40线材、50Ω阻抗、100mm标称长度及1-1连接方式展开，并以原始图纸和实际测试结果作为判断依据。我司可提供83043-100B-01-D极细同轴线束兼容替代开发与制造服务，协助客户完成样品评估及量产导入，为精密电子设备提供符合实际应用要求的连接产品。
我是【 3M电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。
