I-PEX 83044-100B-01-D 0.4Pitch 60P连接器极细同轴线束替代品

一、产品概述：60P 极细同轴线束，满足高密度连接需求

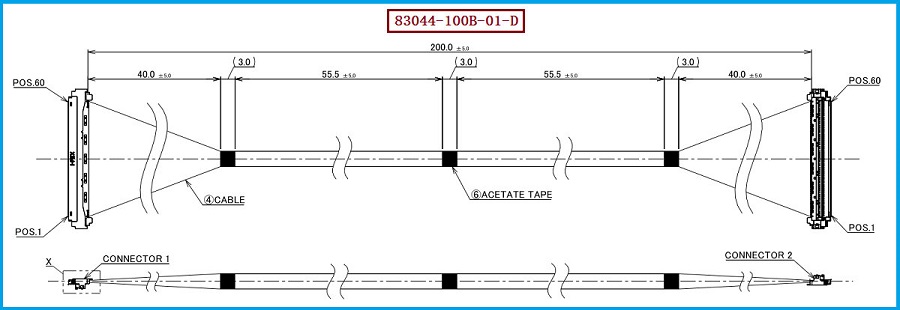

随着电子设备向高速化、轻薄化和高集成度发展，内部信号传输不仅需要节省空间，还需要控制信号损耗、串扰和反射问题。I-PEX CABLINE-UM 系列 83044-100B-01-D 是一款 60P、200mm、1 对 1 连接结构的极细同轴线束，采用 AWG #40、50 OHM、BLUE 极细同轴线，线材端连接器型号为 20878-060T-01，配套连接器系列具有 0.4mm 触点间距、全屏蔽和多点接地等设计特点。对于工程师而言，选用此类线束时，需要综合考虑连接器尺寸、线缆阻抗、信号传输距离和设备内部布线空间；对于采购人员而言，则应重点确认产品料号、线缆规格、连接器型号、长度及接线方式，确保采购规格与实际设备需求一致。

-------------------------------------------------------------------------------------------------------

二、高频信号反射的原因及极细同轴线的改善方式
高频信号反射通常与传输路径中的阻抗不连续有关。当信号经过连接器、线缆端接位置、焊接区域或线路结构变化处时，如果局部阻抗与传输线的特性阻抗不匹配，部分信号能量就可能反射回信号源，进而影响波形质量、眼图表现和系统稳定性。对于标称 50Ω 的极细同轴线，保持线缆结构、屏蔽层、端接工艺和连接器过渡区域的一致性，是降低反射风险的重要环节。极细同轴线采用中心导体、绝缘层及外部屏蔽结构，有利于形成稳定的传输环境；但线缆标称 50Ω 并不意味着整个线束在任何位置都不存在阻抗变化，还需要控制剥线长度、焊接尺寸、接地连续性及连接器端部结构。工程师可结合阻抗测试、时域反射测试（TDR）和网络分析仪测量结果，判断反射主要来自线缆、连接器还是端接区域，再针对性地优化设计和制造工艺。

-------------------------------------------------------------------------------------------------------

三、83044-100B-01-D 的产品特点与兼容替代价值
CABLINE-UM 系列采用 0.4mm 触点间距和紧凑型垂直插拔结构，适合空间受限的设备内部连接；其 ZenShield® 全屏蔽及多点接地设计有助于改善电磁兼容表现，机械锁扣结构则有助于提升连接保持可靠性。对于 83044-100B-01-D，替代开发不能只关注 60P、200mm 和 AWG #40 等基本参数，还应确保线缆特性阻抗、屏蔽结构、连接器端接方式和 60 个触点的线路映射符合设备设计要求。我们公司专注于极细同轴线束的生产制造，可根据原产品的结构与规格要求开展兼容替代开发，我们公司可提供：83044-100B-01-D 兼容替代线束方案，帮助工程师和采购人员评估替代产品的可行性，并为后续样品验证、批量导入和供应链选择提供支持。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议

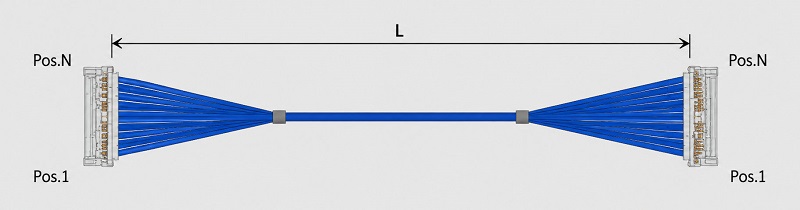

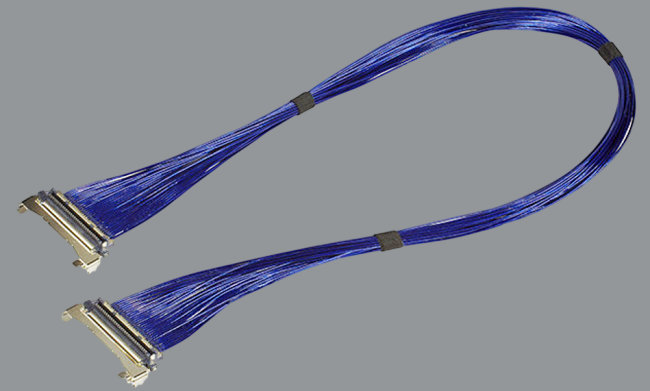

在选型及替代评估过程中，建议首先确认线材端连接器型号为 20878-060T-01，并核对与设备端配合的母座型号、机械尺寸及锁扣结构；其次确认线束长度为 200mm、60P、1 对 1 接线方式，以及 AWG #40、50 OHM、BLUE 的线材要求。对于高频信号反射问题，应进一步关注线缆阻抗一致性、连接器端接区域的阻抗过渡、屏蔽层连续性和实际布线弯折情况，必要时通过 TDR、插入损耗、回波损耗及系统级信号完整性测试进行验证。采购人员可将产品料号、连接器型号、线材规格、长度公差、线路定义、检验标准和样品确认要求纳入技术协议；工程师则应结合实际工作频率、信号速率及设备布局进行兼容性测试。需要注意的是，连接器系列支持高速传输并不代表任意线束组合都能达到相同性能，最终结果仍取决于完整传输通道设计及测试验证。

-------------------------------------------------------------------------------------------------------

I-PEX 83044-100B-01-D 是一款采用 CABLINE-UM 系列连接器的 60P、200mm 极细同轴线束，线材端连接器型号为 20878-060T-01，线材规格为 AWG #40、50 OHM、BLUE。面对高频信号反射问题，保持传输路径阻抗连续、优化连接器端接与屏蔽接地、控制线缆加工尺寸并开展必要的信号完整性测试，是提升传输稳定性的关键。我们公司可提供 83044-100B-01-D 兼容替代线束方案，支持客户围绕连接器、线材、长度、线序及电气性能开展替代评估，为工程设计和采购选型提供更灵活的极细同轴线束供应选择。
我是【 3M电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
