I-PEX 82859-100B-02-D 0.4Pitch 12P连接器极细同轴线束替代品

一、高速视觉设备对内部连接提出更高要求
随着工业自动化、AI视觉、机器视觉、智能检测和高速图像采集技术不断发展，高速视觉设备需要处理的图像数据量越来越大，摄像头分辨率和采集速度不断提升，设备内部的信号传输也因此面临更高要求。对于工程师而言，高速视觉设备不仅要保证图像数据稳定传输，还需要在有限的设备内部空间中完成摄像头模组、图像处理单元、显示模块及其他高速功能模块之间的连接，因此连接线束需要同时兼顾高速传输、高密度、小型化和抗干扰能力。相比普通排线，极细同轴线束具有独立屏蔽结构和较好的高频信号传输特性，可以减少高速信号之间相互干扰，同时极细线径有利于降低线束在设备内部的空间占用，使工程师能够更加灵活地进行PCB布局和结构设计。对于采购人员来说，随着高速视觉设备的应用范围不断扩大，如何在满足原有接口和性能要求的前提下寻找稳定、可靠且具备批量交付能力的极细同轴线束供应商，也成为产品量产阶段需要重点考虑的问题。

-------------------------------------------------------------------------------------------------------

二、I-PEX 82859-100B-02-D体现高密度高速连接特点

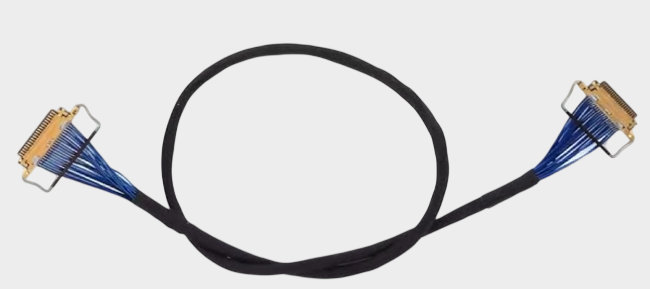

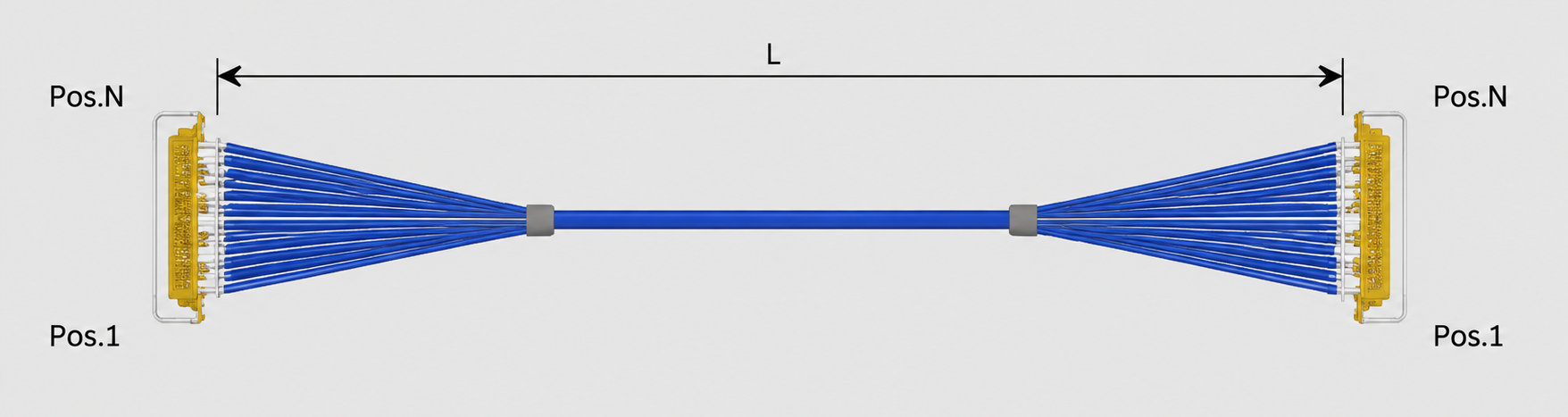

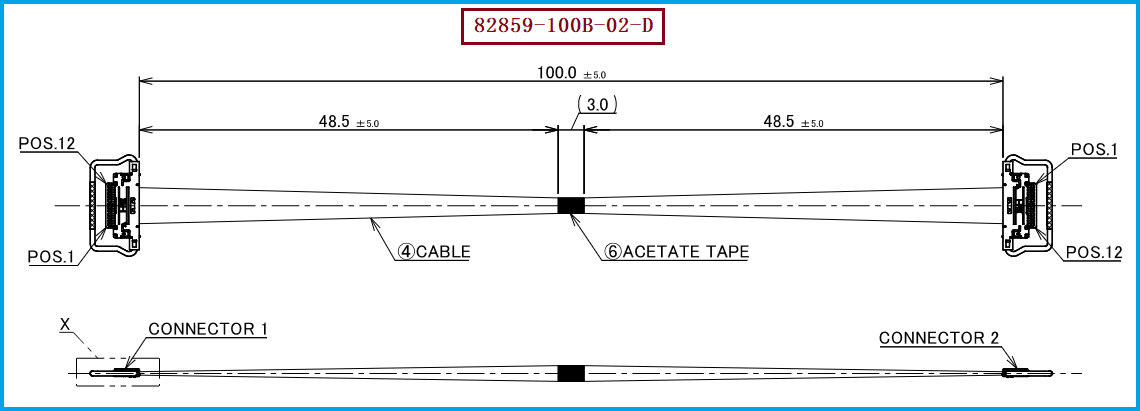

以 I-PEX 82859-100B-02-D 为例，该产品属于CABLINE-CA系列12P极细同轴线束，线束长度为100 mm，采用1-N线位关系，配套使用的线材端连接器型号为 20634-112T-02，该连接器可适配 AWG#40 50 OHM, BLUE 极细同轴线材。该类产品采用0.4 mm级高密度触点布局，并具有低高度、小型化和水平对插等特点，可以帮助高速视觉设备在有限空间内实现多通道信号连接。对于工程师而言，AWG#40极细同轴线材能够减少线束本身对内部空间的占用，而50 Ω阻抗特性则为高速信号传输提供了重要基础，在摄像头模组、工业相机、AI视觉设备、高速图像采集模块及紧凑型智能终端等应用中具有较高的适配价值。同时，100 mm短长度也适合设备内部相对紧凑的模块间连接，但实际应用时仍需要结合信号速率、线束长度、PCB设计及系统信号完整性进行验证。需要特别注意的是，高速视觉设备对线束的要求并不是单纯“能够导通”即可，连接器结构、Pin位关系、阻抗、屏蔽连续性、端接质量以及线束加工尺寸都会对最终系统性能产生影响。

-------------------------------------------------------------------------------------------------------

三、工程师选型与采购替代需要关注连接器和线材匹配
对于准备采用或替代 I-PEX 82859-100B-02-D 的项目，工程师在选型时应重点确认12P连接结构、1-N线位定义、连接器安装方向、机械配合尺寸以及线束长度，同时需要确认线材端连接器 20634-112T-02 与设备端连接器之间的实际配合关系，并进一步确认 AWG#40 50 OHM, BLUE 线材的阻抗、线材外径、屏蔽结构及高速信号性能是否满足产品要求。如果用于高速视觉、工业相机或AI图像采集设备，还应根据实际传输速率和系统架构进行信号完整性测试，重点验证插入损耗、回波损耗、串扰和阻抗一致性等指标。对于采购人员而言，寻找兼容替代产品时不建议仅按照“12P、AWG#40、100 mm”进行简单采购，因为即使Pin数和长度一致，如果连接器尺寸、线位关系或端接工艺存在差异，也可能导致无法装配或者高速信号性能下降。因此，在国产替代、第二供应商导入或降低采购成本时，应从连接器、线材、线束尺寸、电气性能、加工工艺、质量一致性及批量交付能力等方面进行综合评估。我们公司可提供：I-PEX 82859-100B-02-D兼容替代线束方案，可根据客户高速视觉设备的实际结构、连接器要求、线材规格及线束长度进行极细同轴线束的生产制造，为工程开发、样品验证、国产兼容替代及批量采购提供相应支持。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
针对 I-PEX 82859-100B-02-D 的选型和兼容替代，建议工程师首先核对产品的12P结构、100 mm线束长度、1-N线位关系以及 20634-112T-02 线材端连接器，同时确认 AWG#40 50 OHM, BLUE 极细同轴线材是否符合设备实际信号传输需求。在结构设计方面，还需要确认连接器配合高度、安装方向、出线方向、线束弯折空间以及周边元件是否存在干涉；在电气性能方面，则需要结合实际应用验证阻抗、插入损耗、回波损耗、串扰以及整体信号完整性。对于采购人员而言，寻找替代供应商时不能单纯比较产品价格，而应综合考察连接器匹配程度、线材规格、加工精度、端接质量、样品验证能力、批量一致性和持续供货能力。特别是在高速视觉设备中，线束属于高速信号链路的一部分，兼容替代不能只满足机械插接，还应确保替代产品经过实际装配和性能验证后能够稳定工作。因此，对于已经采用I-PEX相关连接器体系的设备，优先开发与原产品在连接器、Pin位、线材、尺寸和电气性能方面高度匹配的替代线束，有助于降低重新设计PCB和结构件的成本，也能够提高项目导入效率。

-------------------------------------------------------------------------------------------------------

高速视觉设备正在向高分辨率、高帧率、高速数据传输和小型化方向发展，设备内部可用于布线的空间越来越有限，因此连接线束需要同时满足高速传输、高密度连接、小型化和信号完整性等多方面要求。I-PEX 82859-100B-02-D 作为CABLINE-CA系列12P极细同轴线束，配套 20634-112T-02 线材端连接器，并可适配 AWG#40 50 OHM, BLUE 极细同轴线材，在紧凑型高速视觉设备内部连接中具有较好的应用参考价值。对于工程师和采购人员而言，选择此类产品时应从连接器、线材、机械尺寸、阻抗、屏蔽结构、高速性能及供应稳定性等多个方面综合判断，而不是仅关注Pin数和线束长度。随着AI视觉、工业相机、智能检测和高速图像采集等应用不断发展，极细同轴线束将在高速视觉设备内部连接中拥有更加广泛的应用空间，同时也为国产化替代、第二供应商导入以及供应链优化提供了新的机会。
