I-PEX 82860-100B-02-D 0.4Pitch 12P连接器极细同轴线束替代品

一、设备越来越轻薄，工程师为什么开始重新审视线束设计？

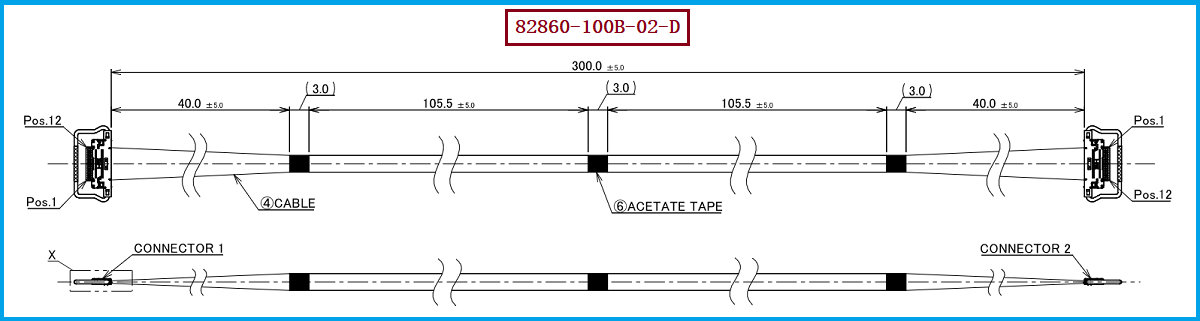

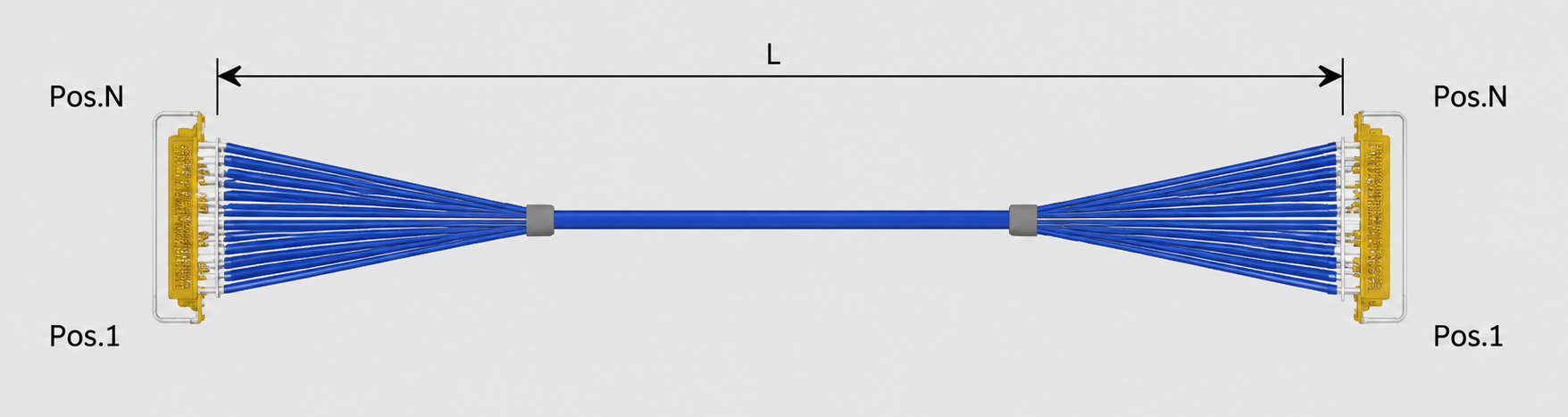

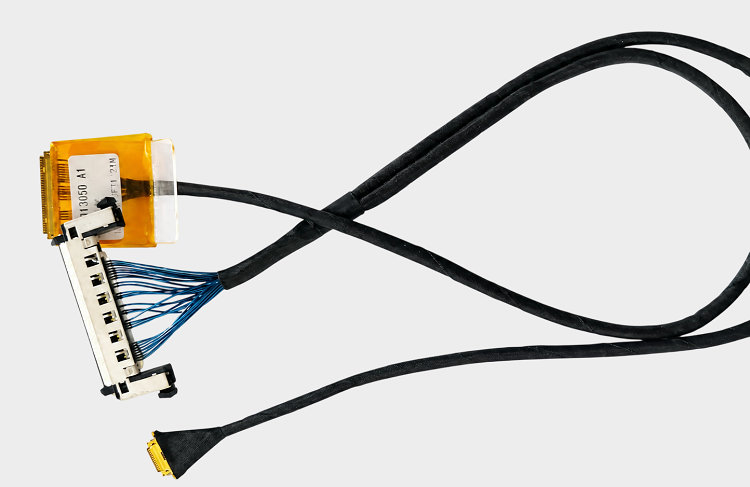

随着电子设备向轻薄化、高集成度和高速化方向发展，设备内部能够用于布线的空间越来越有限，而高速信号连接数量却不断增加。对于研发工程师来说，线束已经不只是简单的“导电连接件”，其尺寸、连接密度、布线方式以及信号传输性能都会直接影响整机结构设计。传统线缆如果占用空间较大，容易对PCB布局、结构堆叠以及设备厚度造成限制，因此能够兼顾小型化、高密度连接和高速信号传输的极细同轴线束越来越受到关注。以 I-PEX 82860-100B-02-D 为例，该产品属于CABLINE®-CA 12P极细同轴线束，采用 Micro-Coaxial Cable、AWG40、50Ω 线材，标称长度为 300.0±5.0 mm，连接方式为 1-N。其线材端采用 20634-112T-02 连接器，连接器采用 12P / 0.4 mm Pitch 高密度设计。对于需要在有限空间内完成多通道高速信号连接的产品而言，这种极细线材与超细间距连接器的组合，可以帮助工程师在有限PCB及结构空间内实现更加紧凑的连接布局。

-------------------------------------------------------------------------------------------------------

二、工程师重视极细同轴线束，本质上是在关注“空间、信号与可靠性”的平衡
对于工程师而言，极细同轴线束真正具有价值的地方，并不只是“线径细”，而是能够在有限空间内同时满足高速信号连接和结构设计需求。CABLINE®-CA采用 0.4 mm Contact Pitch、水平对插结构以及约1.0±0.1 mm的插合高度，并配合机械锁扣、屏蔽及多点接地设计，有利于在薄型、高密度设备内部进行连接布局。极细同轴线材采用同轴结构，在高速信号传输场景中可以兼顾信号传输与屏蔽需求，因此特别适合对空间和信号完整性都有较高要求的应用。对于研发人员来说，在进行线束选型时，需要综合考虑连接器Pitch、Pin数、线材规格、阻抗、长度、线序及出线结构，而不是单纯判断“尺寸是否一样”；对于采购人员来说，在寻找国产替代供应商时，同样需要确认替代线束是否能够对应原产品的关键结构和规格。I-PEX 82860-100B-02-D 的核心配置包括 12P / 0.4 mm连接器、20634-112T-02线材端连接器、AWG40 Micro-Coaxial Cable以及300±5 mm线束长度，这些参数都应成为工程替代评估的重要依据。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在对 I-PEX 82860-100B-02-D 进行兼容或国产替代选型时，建议工程师首先以原产品图纸和实际样品为基准，确认连接器结构、12P Pin数、0.4 mm Pitch、20634-112T-02连接器、线材规格及线束长度等关键参数，同时进一步核对两端Pin位对应关系、出线方向、安装空间和实际装配状态。特别需要注意的是，同属于CABLINE®-CA 12P、AWG40、1-N配置的 82649-100B-02-D为200 mm版本，而82860-100B-02-D为300 mm版本，因此在采购替代时不能仅凭系列、Pin数或线材规格判断型号是否一致。对于采购人员而言，如果项目目前存在原厂采购周期、成本控制、供应链稳定性或国产化替代需求，可以要求替代供应商根据原样品或工程资料进行规格匹配，并通过样品验证后再导入量产。我们公司可提供 I-PEX 82860-100B-02-D 兼容替代线束方案，可根据客户实际需求围绕极细同轴线材、连接器配置、Pin数、Pitch、线束长度、线序及结构要求进行生产制造，为工程师提供兼容替代方案开发支持，同时为采购人员提供国产化供应及供应链优化选择。需要说明的是，最终兼容性应以客户实际样品、工程图纸、连接器配合状态及相关测试验证结果为准。

-------------------------------------------------------------------------------------------------------

四、从研发设计到供应链管理，极细同轴线束的重要性正在持续提升
工程师越来越重视极细同轴线束，实际上反映的是现代电子产品对更小空间、更高连接密度、更高速信号以及更高可靠性的综合需求。对于研发设计而言，极细同轴线束能够为内部高速信号连接提供更加紧凑的实现方式；对于采购管理而言，成熟的兼容替代方案则有助于降低对单一品牌供应渠道的依赖，并为国产化替代、成本优化和供应链稳定提供新的选择。I-PEX 82860-100B-02-D 作为CABLINE®-CA系列12P极细同轴线束方案，采用 AWG40、50Ω Micro-Coaxial Cable，300.0±5.0 mm长度，1-N连接方式，并配套 20634-112T-02、12P / 0.4 mm Pitch连接器方案，适合对高密度精密连接具有要求的应用。我们公司专注于极细同轴线束生产制造，可提供 I-PEX 82860-100B-02-D 兼容替代线束方案，助力客户从研发验证、样品打样到批量生产实现更加灵活的线束供应选择。

-------------------------------------------------------------------------------------------------------

极细同轴线束正在从过去的辅助连接部件，逐渐成为影响电子设备小型化、高密度化及高速信号设计的重要组成部分，这也是其越来越受到工程师和采购人员关注的核心原因。
