I-PEX 82694-100B-01-D 0.5Pitch 30P连接器极细同轴线束替代品

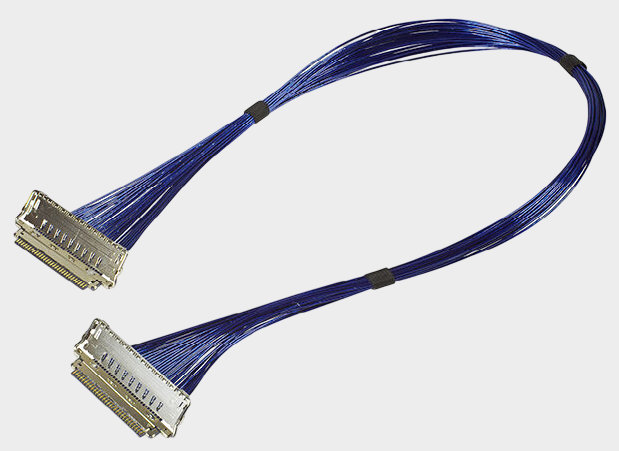

一、I-PEX 82694-100B-01-D极细同轴线束产品介绍

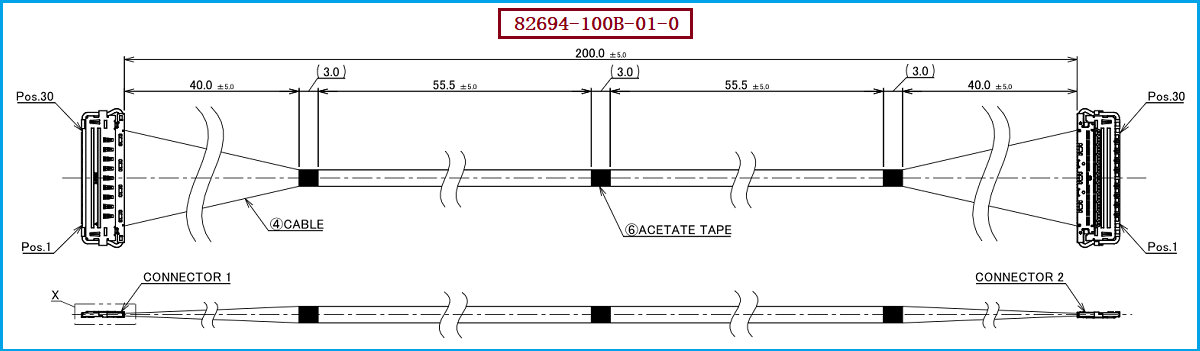

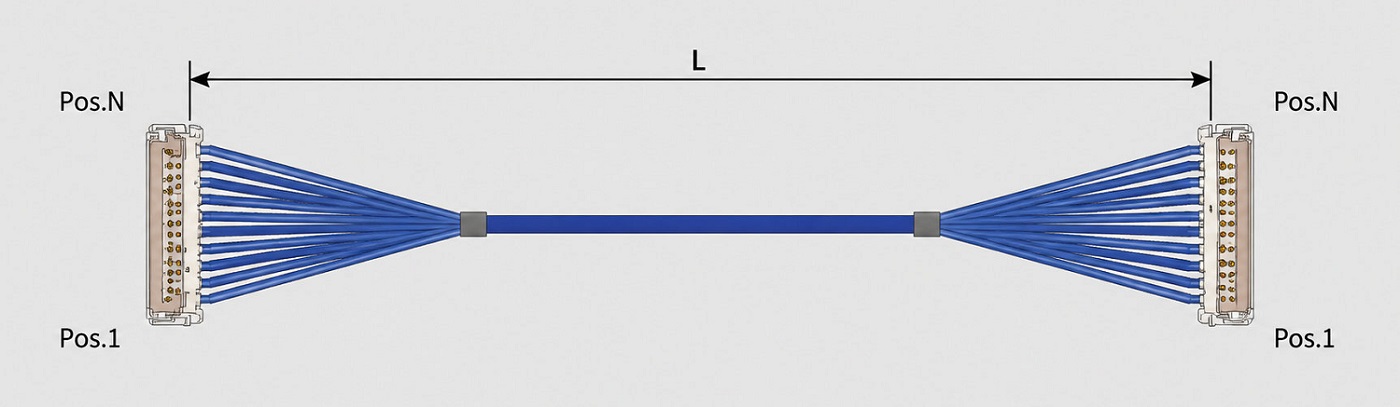

在笔记本电脑、显示设备、精密电子设备及其他高密度电子产品中，极细同轴线束需要在有限空间内完成多通道高速信号连接，因此产品的电气性能与机械可靠性都十分重要。I-PEX 82694-100B-01-D属于CABLINE-VS II 30P极细同轴线束方案，采用Micro-Coaxial Cable #40 AWG、50 OHM、BLUE规格线材，长度为200mm，采用1-1线序。其线材端使用的连接器型号为20847-030T-01。CABLINE-VS II连接器采用0.5mm接触间距及水平对插结构，并具有机械锁扣和全屏蔽设计，适合空间受限的高速信号连接应用。对于工程师来说，选型时需要同时考虑信号完整性、连接器匹配、线束长度及整机布线空间；对于采购人员而言，则需要确认产品料号、线材规格、连接器型号及供应商批量制造的一致性。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束高速传输中的常见失效模式
高速信号传输过程中，极细同轴线束常见的性能问题并不一定表现为线材完全断裂，也可能表现为信号衰减增加、阻抗不连续、信号反射、串扰增加以及连接异常等现象。对于采用**#40 AWG、50 OHM**线材的极细同轴线束而言，如果线材受到过度弯折、挤压或不合理拉伸，可能影响内部结构稳定性；如果线材与连接器端接区域的尺寸、位置或加工一致性不足，也可能形成局部阻抗变化，进而影响高速信号质量。此外，连接器没有完全插合、锁扣未正确锁定或长期受到振动，也可能导致接触状态发生变化。工程师在设计时应避免急弯、反复弯折和连接器附近的应力集中，同时合理规划信号走线；采购人员则应重点关注供应商是否具备稳定的极细同轴线端接、成型和检测能力，而不能仅以外观和单价判断产品质量。

-------------------------------------------------------------------------------------------------------

三、从工程设计与制造工艺降低高速传输失效风险
要提高极细同轴线束高速传输的稳定性，需要将可靠性控制贯穿于线材、连接器、端接和整机装配多个环节。I-PEX 82694-100B-01-D采用30P、1-1结构，因此生产制造过程中需要保证各信号位置准确对应，同时保持**#40 AWG、50 OHM、BLUE极细同轴线的规格一致性。连接器端采用20847-030T-01**，在实际装配过程中需要重点保证端接质量以及连接器与线材之间的可靠连接。对于工程师而言，还应根据设备内部空间合理规划200mm线束的走线路径，避免线束被结构件长期压迫；对于高速信号应用，则应进一步关注阻抗连续性、屏蔽结构完整性以及连接器区域的信号完整性。对于采购人员而言，在进行供应商导入时，应从产品一致性、生产制程、质量检测以及批量交付能力等方面进行综合评价，从源头降低高速传输产品出现批次性问题的风险。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
如果项目需要对I-PEX 82694-100B-01-D进行兼容替代，建议工程师和采购人员首先确认30P、#40 AWG、50 OHM、BLUE、200mm、1-1线序以及20847-030T-01连接器方案等关键参数，再结合设备内部结构确认线束的实际装配状态。由于82694与同系列82693、82695分别对应100mm、200mm、300mm的30P、40AWG、1-1线束方案，因此在实际选型时，线长并不能简单按照“越长越好”进行选择，而应根据PCB之间的实际距离及走线路径确定合适长度，避免产生不必要的信号传输路径和机械余量。对于兼容替代产品，还应进一步验证连接器配合、线序、阻抗及高速信号完整性。我们公司可提供：I-PEX 82694-100B-01-D兼容替代线束方案，可根据客户实际产品结构和技术要求生产制造极细同轴线束，为工程师提供兼容替代及定制开发选择，同时帮助采购人员建立更加灵活的供应渠道。

-------------------------------------------------------------------------------------------------------

极细同轴线束在高速传输应用中的可靠性，不仅取决于线材本身，还与阻抗控制、端接质量、连接器配合、线束弯折、屏蔽结构以及整机装配方式密切相关。对于I-PEX 82694-100B-01-D这款30P、200mm、1-1结构极细同轴线束，其采用**#40 AWG、50 OHM、BLUE** Micro-Coaxial Cable，并配套20847-030T-01连接器，在进行产品选型或兼容替代时，应同时从电气性能和机械可靠性两个方面进行评估。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82694-100B-01-D兼容替代线束方案，围绕工程师的高速信号连接需求及采购人员的稳定供应需求，提供相应的极细同轴线束兼容、替代及定制制造服务。
我是【 3M电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
