I-PEX 82695-100B-01-D 0.5Pitch 30P连接器极细同轴线束替代品

一、从工程与采购角度看，为什么越来越多企业寻找极细同轴线束替代方案？
随着笔记本电脑、显示设备、工业控制设备及各类高速电子产品持续向轻薄化、小型化和高密度化发展，设备内部能够留给线束的空间越来越有限，同时高速信号传输又对线材阻抗、信号完整性、串扰控制及连接可靠性提出了更高要求。在这种背景下，极细同轴线束凭借较小的线径、较高的布线密度以及独立屏蔽结构等特点，成为越来越多高速电子设备内部连接的重要选择。以I-PEX CABLINE®-VS II系列为例，其采用0.5mm Pitch、水平对插结构，并支持Micro-Coaxial Cable，适用于高密度、高速信号连接场景。 对工程师而言，寻找替代方案通常并不是单纯为了“换供应商”，而是希望在不大幅修改PCB及整机结构的前提下，获得规格匹配、性能稳定且具有量产能力的线束；而对采购人员而言，原厂产品可能面临采购成本、交期、最小订购量、供应渠道以及单一供应商依赖等问题，因此建立可靠的第二供应来源，已经成为越来越多电子制造企业降低供应链风险的重要方式。也正因为如此，极细同轴线束兼容替代正在从单纯的采购降本需求，逐渐发展成为工程设计和供应链管理共同关注的问题。

-------------------------------------------------------------------------------------------------------

二、I-PEX 82695-100B-01-D：30P、40AWG、300mm极细同轴线束规格解析

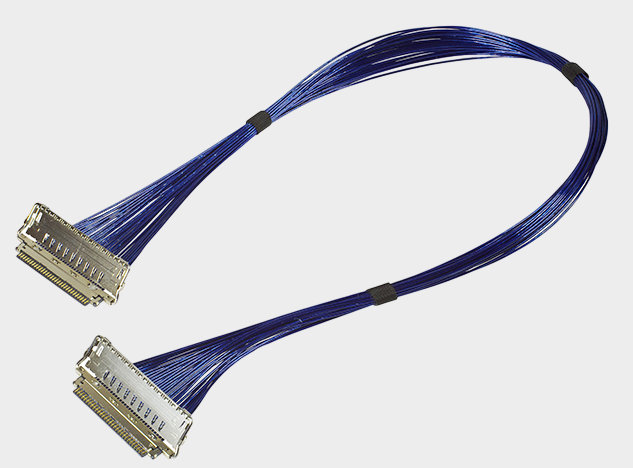

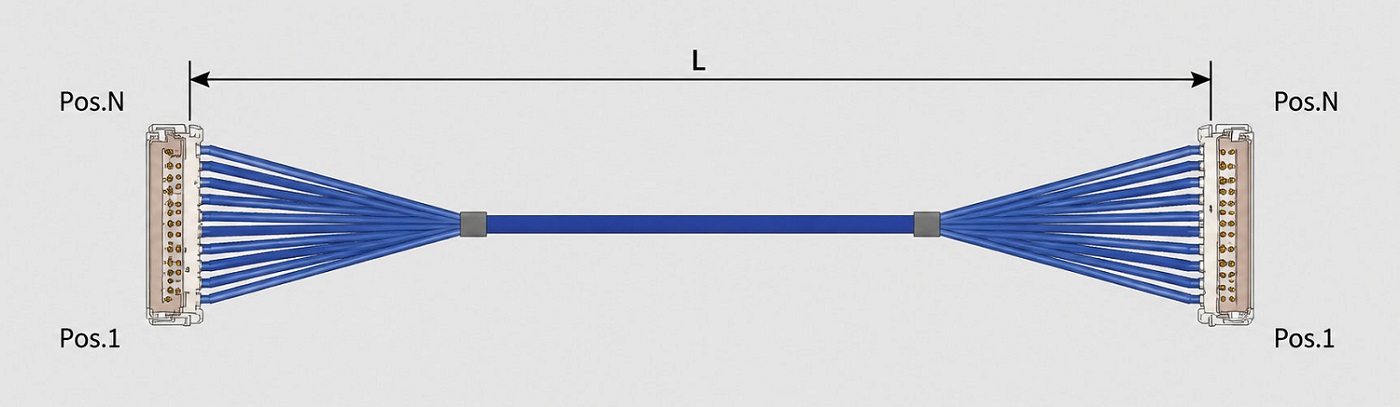

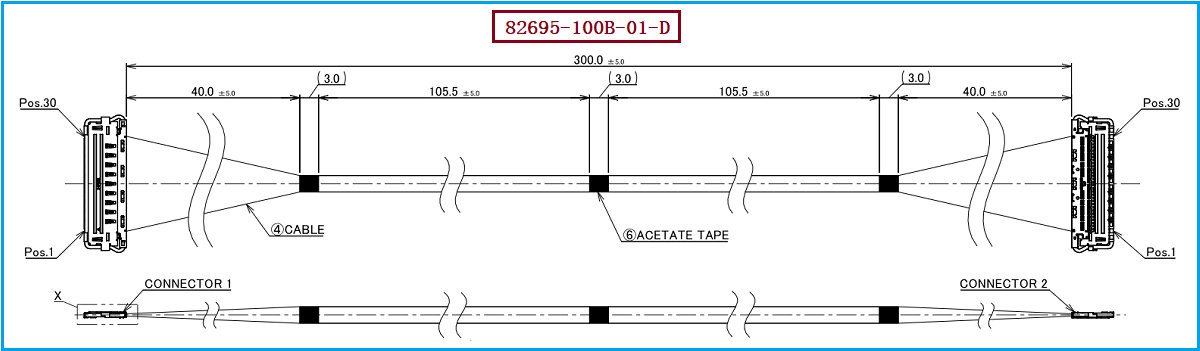

本次针对的产品型号为 I-PEX 82695-100B-01-D，其对应CABLINE®-VS II系列30P Micro-Coaxial Harness，资料显示该型号采用40AWG、300mm长度、1-1连接结构。 本款极细同轴线束使用的线材规格为 #40 50 OHM, BLUE，线材端配套连接器型号为 20847-030T-01，对应30Pin Plug Housing。 从工程师选型角度来看，30Pin与0.5mm Pitch结构能够满足较高密度的内部连接需求，而#40极细同轴线材可以在有限空间内实现多通道信号布线；50Ω阻抗规格则是高速信号应用中需要重点确认的关键参数。CABLINE®-VS II系列支持多种Micro-Coaxial Cable规格，其中包括AWG36、AWG38、AWG40、AWG42及AWG44，并针对高速数据传输应用进行了设计。 对于需要寻找国产替代、第二供应商或者定制生产方案的客户，我们公司可提供：I-PEX 82695-100B-01-D兼容替代线束方案，可根据客户实际设备的连接器、线材规格、线长、线序及装配要求进行极细同轴线束开发与制造，为工程验证及批量采购提供更加灵活的供应选择。

-------------------------------------------------------------------------------------------------------

三、工程师与采购人员选择替代方案时，不能只看“能不能插上”
极细同轴线束的兼容替代涉及机械、电气和制造工艺多个维度，因此工程师在导入替代产品时，首先应确认Pin数、Pitch、连接器型号、线材AWG、阻抗、线长、线序以及装配方向等关键规格是否与原设计匹配；如果用于高速信号传输，还需要进一步关注阻抗一致性、信号完整性以及实际整机环境下的传输表现。CABLINE®-VS II系列资料显示，其连接器采用机械锁结构，并具备较低的对插高度及较小的连接深度，有利于高密度设备内部空间设计。 对采购人员来说，则需要进一步考虑替代产品的批量一致性、生产能力、交货周期、质量控制以及长期供货稳定性。因此，对于 I-PEX 82695-100B-01-D 这类产品，建议以“30P + 0.5mm Pitch + #40 50Ω BLUE + 300mm + 1-1 + 20847-030T-01配套结构”作为基础规格进行核对，而不是仅凭外观尺寸或连接器能够插合就直接判定兼容。对于已经进入量产阶段的设备，更适合通过样品打样、尺寸与线序确认、电气性能验证、整机装配测试以及小批量验证后，再逐步导入批量生产，从而降低替代过程中可能产生的工程风险。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
针对需要替代 I-PEX 82695-100B-01-D 的客户，建议工程与采购双方共同建立完整的规格确认表，将原型号的关键参数与替代线束逐项对应。该型号的核心信息包括30Pin、Micro-Coaxial、40AWG、300mm、1-1结构，本次方案所使用的线材为 #40 50 OHM, BLUE，线材端连接器型号为 20847-030T-01。资料中的CABLINE®-VS II 30P产品宽度按照“6.85 + 0.5×Pin数”计算，30P对应约21.85mm，同时产品支持-40℃至105℃的工作温度范围。 因此，如果客户当前设备正在使用或计划导入该规格产品，可优先围绕连接器匹配、线长、线序、AWG、50Ω阻抗、装配尺寸及高速信号性能进行验证；采购端则可同步评估替代产品的价格优势、交付能力和长期稳定供货能力。我们公司专注于极细同轴线束生产制造，可根据客户提供的原厂型号或样品进行兼容分析与替代开发，提供 I-PEX 82695-100B-01-D兼容替代线束方案，帮助客户在满足实际应用需求的基础上增加供应渠道，并为国产化替代、供应链优化及项目降本提供支持。

-------------------------------------------------------------------------------------------------------

极细同轴线束替代的核心是规格匹配与性能验证；对于采购人员而言，核心则是品质、成本、交期与供应稳定性。随着高速电子设备对空间、信号和连接可靠性的要求不断提高，具备成熟制造能力的极细同轴线束供应商能够帮助企业建立更加灵活的供应链体系。针对 I-PEX 82695-100B-01-D，我们公司可提供对应的兼容替代极细同轴线束方案，支持 30P、#40 50Ω BLUE、300mm、1-1结构及20847-030T-01连接器等关键规格的产品开发与制造，为客户提供从样品验证到批量生产的极细同轴线束解决方案。
我是【 3M电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
