I-PEX 82452-100B-02-D 0.4Pitch 40P连接器极细同轴线束替代品

一、极细同轴线束为什么会出现信号不稳定？

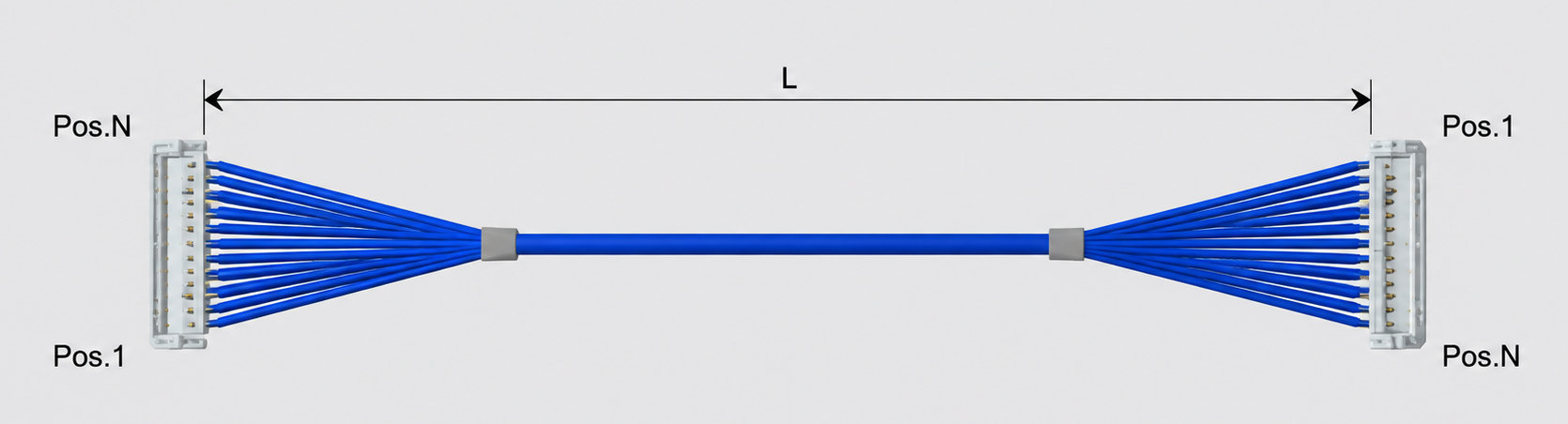

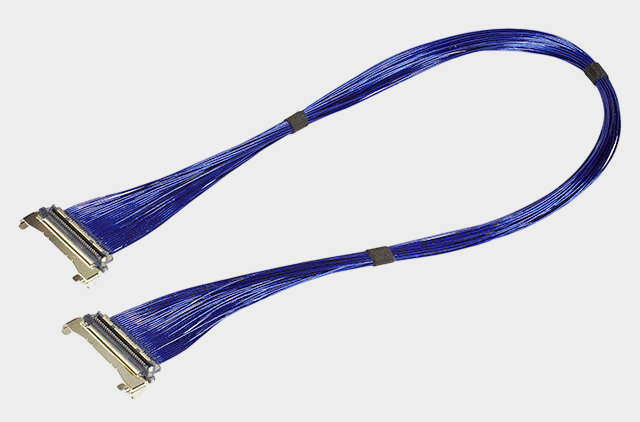

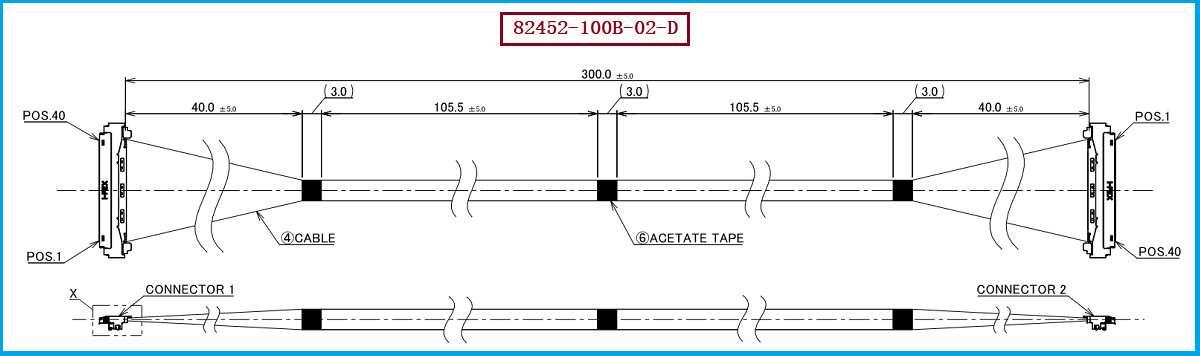

在笔记本电脑、显示设备、工业视觉、医疗设备、服务器以及高密度电子产品中，极细同轴线束承担着高速信号传输和内部模块连接的重要作用。当设备出现画面闪烁、间歇性黑屏、数据传输异常、设备偶发掉线等现象时，工程师除了检查主板、芯片和接口电路，也应该重点排查极细同轴线束。信号不稳定并不一定意味着线材已经完全断裂，连接器接触状态异常、端子压接不良、线序错误、线材局部受压或过度弯折、屏蔽结构受损以及阻抗不连续，都可能导致高速信号质量下降。以 I-PEX 82452-100B-02-D 为例，该型号属于CABLINE-UM 40P极细同轴线束，采用AWG#40、50Ω、BLUE Micro-Coaxial Cable，标准长度为200mm，线位关系为1-N，线材端使用的连接器型号为 20878-040T-01。由于AWG#40线材非常纤细，因此在生产、装配和设备使用过程中，对线束弯折、拉扯、固定及连接器尾部加工质量都有较高要求。

-------------------------------------------------------------------------------------------------------

二、工程师如何判断信号不稳定是不是线束造成的？
面对极细同轴线束信号不稳定的问题，工程师不能只通过万用表测试“是否导通”来判断产品是否正常，因为对于高速信号而言，直流导通并不代表高频传输性能一定合格。如果设备存在偶发性黑屏、花屏、画面闪烁或高速数据错误，可以进一步检查连接器是否完全插合、端子是否存在接触异常，同时观察线束在不同弯曲状态下故障是否发生变化，再结合阻抗、插入损耗、回波损耗、串扰和屏蔽性能等指标进行验证。如果线束经过重新插拔、改变走线方向或更换样品后故障明显改善，就需要进一步确认线束本身的加工一致性以及连接器配合状态。对于采购人员而言，也应避免仅依据Pin数、长度和外观进行替代采购，而应确认供应商能否稳定提供符合原设计要求的极细同轴线材、连接器以及完整线束加工产品，尤其要关注批次一致性和高速信号性能。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
如果设备原配采用 I-PEX 82452-100B-02-D，进行国产兼容替代时，应首先确认40P接口、1-N线位关系、200mm线束长度以及连接器结构，再确认极细同轴线材规格。本型号线材端使用 20878-040T-01 连接器，可适配AWG#40、50Ω、BLUE极细同轴线材，因此替代产品需要重点保证连接器匹配、线材规格、阻抗特性、线序关系和整体尺寸符合实际设备要求。对于高速信号应用，建议在样品阶段进行完整的电气性能验证，不能单纯以“连接器能够插入”和“线路能够导通”作为替代成功的判断标准。我们公司可提供 I-PEX 82452-100B-02-D 兼容替代线束方案，能够围绕客户实际设备结构和技术要求进行极细同轴线束加工，在连接器匹配、AWG#40线材、50Ω阻抗、线序、长度及出线结构等方面进行针对性开发，为工程师提供国产化兼容替代选择，也帮助采购人员降低单一进口供应渠道带来的采购风险。

-------------------------------------------------------------------------------------------------------

四、提高极细同轴线束信号稳定性，关键在于整体质量控制
对于高密度高速电子设备而言，极细同轴线束的信号稳定性与线材、连接器以及加工工艺密切相关。工程师在产品设计阶段应根据实际信号速率、传输距离和设备空间选择合适的线材及连接器组合，并合理规划线束走向，避免出现过度弯折、挤压和拉扯；生产过程中则需要严格控制端接质量、线序、长度、屏蔽结构和连接器尾部固定工艺，从源头减少信号异常的可能性。采购人员在选择国产替代供应商时，则应该综合考察供应商的极细同轴线束制造能力、产品一致性、质量检测能力、样品验证能力以及批量交付能力，而不是单纯比较单价。对于 I-PEX 82452-100B-02-D 这类40P、AWG#40、50Ω极细同轴线束，只有把连接器、线材和加工工艺作为一个完整系统进行控制，才能真正提升高速信号传输的稳定性。

-------------------------------------------------------------------------------------------------------

极细同轴线束出现信号不稳定时，问题可能来自连接器接触、线材损伤、线序错误、屏蔽异常、阻抗不连续或加工装配质量，因此工程师需要从整个高速信号链路进行排查。针对 I-PEX 82452-100B-02-D，其采用 20878-040T-01连接器，配套AWG#40、50Ω、BLUE极细同轴线材，在进行国产兼容替代时，更应重视电气性能与机械兼容性的同步验证。通过专业的极细同轴线束制造和严格的质量控制，可以为高端电子设备提供更加稳定、可靠的国产兼容替代产品。
