I-PEX 82677-100B-01-D 0.4Pitch 40P连接器极细同轴线束替代品

一、极细同轴线束为什么不能随意弯折？

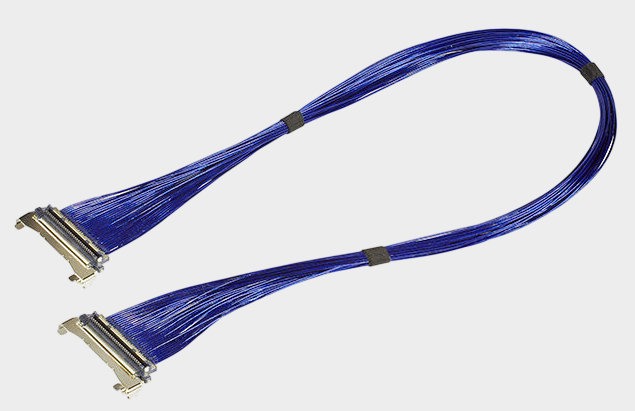

在笔记本电脑、平板电脑、工业显示设备、医疗设备、机器视觉及其他高密度电子产品中，极细同轴线束通常需要在狭小空间内完成高速信号连接，因此实际装配过程中经常需要进行弯折和走线。但极细同轴线束并不是普通低速导线，弯折会改变线材内部导体、绝缘层与屏蔽结构之间的相对位置，从而影响其高频传输特性。以 I-PEX 82677-100B-01-D 为例，该型号属于CABLINE-UM 40P极细同轴线束，采用AWG#40、50Ω、BLUE Micro-Coaxial Cable，标准长度为100mm，线位定义为1-1，线材端使用的连接器型号为 20878-040T-01。由于AWG#40线材直径非常细，虽然具有较好的空间适应能力，但如果在连接器尾部进行过小半径弯折，或者装配时反复折弯、拉扯，就可能使线材局部结构受到影响，进而造成信号传输性能下降。

-------------------------------------------------------------------------------------------------------

二、弯折究竟是怎样影响高速信号的？
极细同轴线束弯折后影响信号，核心原因之一是高频传输对阻抗连续性的要求较高。理想情况下，50Ω极细同轴线材需要保持相对稳定的几何结构，使中心导体、绝缘层和屏蔽结构之间维持合理关系。当线材受到过度弯折、压扁或局部挤压时，内部结构可能发生变化，使局部阻抗出现偏差，从而产生额外的信号反射和损耗；如果弯折位置靠近连接器，还可能进一步叠加连接器尾部的机械应力，使接触可靠性和高速信号完整性受到影响。对于工程师来说，设计线束走线时不能只考虑“能不能放进去”，还需要考虑弯折半径、弯折位置、固定方式以及是否存在长期应力；对于采购人员而言，在寻找兼容替代产品时，也需要确认供应商是否具备稳定的极细同轴线束加工能力，避免因为线材加工工艺差异导致同样的连接器和线规，在实际设备中却表现出不同的信号稳定性。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议

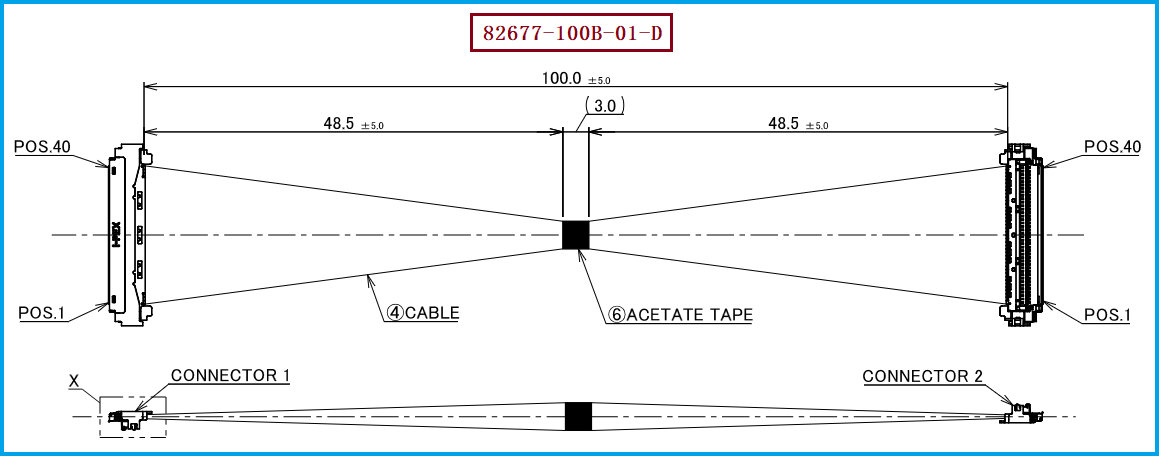

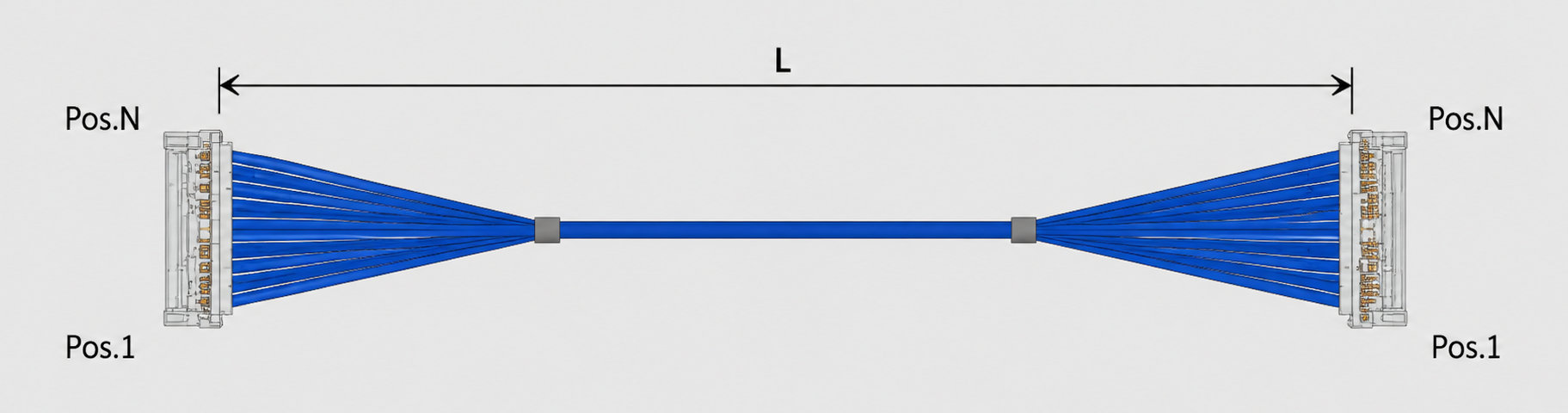

对于原设备采用 I-PEX 82677-100B-01-D 的应用，如果需要进行国产兼容替代，建议工程师和采购人员同时确认线束的机械规格和电气参数。本型号采用40P CABLINE-UM结构，线材端连接器为 20878-040T-01，对应的极细同轴线材规格为AWG#40、50Ω、BLUE，同时还需要确认100mm标准长度和1-1线位定义。在实际替代过程中，应特别关注线束弯折后的空间尺寸以及连接器尾部出线方向，不能只按照直线状态下的尺寸进行判断。如果设备内部存在较小弯折半径，应在样品阶段模拟实际装配状态，对弯折前后的阻抗、插入损耗、回波损耗、串扰及信号完整性进行验证。我们公司可提供 I-PEX 82677-100B-01-D 兼容替代线束方案，可根据客户实际产品结构进行极细同轴线束加工，在连接器匹配、AWG#40线材、50Ω阻抗、线序、长度及出线结构等方面进行针对性适配，为工程师提供国产兼容替代支持，同时帮助采购人员获得更加灵活的供应链选择。

-------------------------------------------------------------------------------------------------------

四、合理控制弯折方式，才能兼顾空间与信号稳定性
对于极细同轴线束而言，“越细越容易布线”并不代表“可以随意弯折”。工程师在产品设计阶段需要根据线材特性合理规划走线路径，尽量避免在连接器根部形成急弯，也要避免线束长期受到拉伸、压迫或反复弯折；在装配过程中，应减少人为强行折叠线束的情况，并通过合理的固定方式降低线材长期承受的机械应力。对于采购人员来说，评价国产替代线束供应商时，应重点关注其是否能够按照图纸稳定控制线束长度、线序、连接器端接以及尾部成型质量，同时结合实际应用进行样品验证和批量一致性确认。尤其对于 I-PEX 82677-100B-01-D 这种40P、AWG#40、50Ω的高密度极细同轴线束，只有同时兼顾机械可靠性与高速信号完整性，才能真正满足设备长期稳定运行的要求。

-------------------------------------------------------------------------------------------------------

极细同轴线束弯折后影响信号传输，主要与线材内部结构变化、局部阻抗不连续、信号反射增加以及机械应力变化有关。对于 I-PEX 82677-100B-01-D，其采用 20878-040T-01连接器及AWG#40、50Ω、BLUE极细同轴线材，在进行国产兼容替代和设备布线时，应同时关注线束长度、1-1线位关系、连接器匹配、弯折方式以及高速信号完整性。合理的结构设计、规范的加工工艺和严格的产品验证，可以有效降低弯折造成的信号异常风险，为高密度高速电子设备提供更加稳定可靠的极细同轴线束连接。
